Роликовые конические подшипники: конструкция, применение и инженерный расчет

Роликовый конический подшипник — это подшипник качения, в котором тела качения имеют форму усеченного конуса. Основное функциональное назначение — восприятие комбинированных радиальных и осевых нагрузок с одновременным обеспечением точного осевого позиционирования вращающегося вала. Данный тип подшипника решает ключевую задачу фиксации валов в условиях высоких нагрузок и требований к точности вращения, что критично в редукторах, ступичных узлах, шпинделях станков и других ответственных механизмах.

Роликовые конические подшипники: конструкция и технология производства

Конструктивные особенности

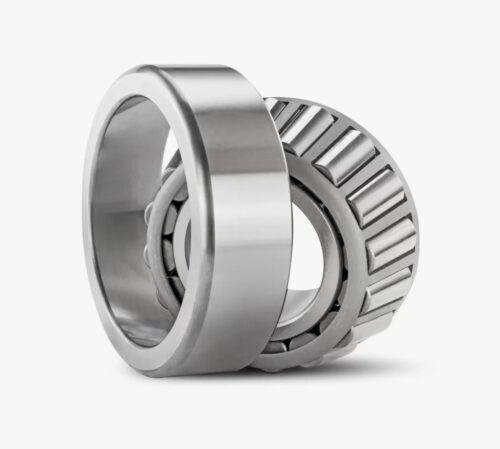

Конический роликовый подшипник состоит из внутреннего и наружного колец, конических роликов и сепаратора. Угол контакта роликов с дорожками качения (обычно 10°–30°) определяет соотношение воспринимаемых радиальной и осевой нагрузок. Подшипники бывают однорядные, двухрядные и с разъемным внутренним кольцом. Отличительная особенность — разборная конструкция: внутреннее кольцо с комплектом роликов и сепаратором монтируется отдельно от наружного кольца, что упрощает установку и замену.

Технология производства
Изготовление подшипников включает следующие этапы:

1. Ковка и штамповка заготовок колец из подшипниковой стали марок ШХ15, ШХ15СГ (ГОСТ 801-78).
2. Механическая обработка: точение, фрезерование и шлифование рабочих поверхностей с достижением шероховатости Ra ≤ 0,2 мкм.
3. Термическая обработка: закалка и низкий отпуск, обеспечивающие твердость 58–62 HRC и усталостную прочность не ниже 1500 МПа.
4. Изготовление роликов: холодное волочение или горячая штамповка с последующим шлифованием.
5. Сборка: точное позиционирование роликов в сепараторе (латунь, полиамид) и запрессовка в внутреннее кольцо.

Применяемые материалы

• Кольца и ролики: Сталь ШХ15 (ГОСТ 801-78) — обладает высокой износостойкостью и усталостной прочностью. Для коррозионных сред применяют нержавеющую сталь AISI 440C.
• Сепараторы: Латунь ЛС59-1 (для высокоскоростных узлов), полиамид ПА 6 (для статических применений).
• Ключевые свойства:
  — Усталостная прочность: ≥ 1500 МПа (для ШХ15).
  — Диапазон рабочих температур: -40°С до +200°С.
  — Коэффициент трения: 0,001–0,003 (при жидкостной смазке).

Важно: при монтаже пары конических подшипников необходимо обеспечить предварительный натяг или радиальный зазор в соответствии с требованиями чертежа. Несоблюдение регулировки приводит к перекосу, повышенному нагреву и резкому снижению ресурса подшипников.

Технические параметры и стандартизация

Классификация и типоразмерный ряд

• По конструкции:
  — Однорядные (наиболее распространены).
  — Двухрядные (для восприятия двусторонних осевых нагрузок).
  — С разъемным внутренним кольцом (для облегчения монтажа).
• Типоразмеры (по ГОСТ 333-79):
  — Внутренний диаметр (d): 10 мм – 500 мм.
  — Наружный диаметр (D): 30 мм – 600 мм.
  — Ширина (T или B): 10 мм – 100 мм.

Нормативная база
Производство и применение регулируются:

• ГОСТ 520-2011 «Подшипники качения. Допуски» — классы точности, методы контроля.
• ГОСТ 333-79 «Подшипники качения. Условные обозначения» — система маркировки.
• ISO 355:2011 — международный стандарт на граничные размеры конических роликовых подшипников.
• DIN 720 — немецкий стандарт, определяющий углы контакта и посадочные размеры.

Расчет ресурса и нагрузок
Расчет динамической грузоподъемности ($C$) выполняется по формуле:

C=fL⋅fc⋅fw⋅fkw⋅CISOC=fL​⋅fc​⋅fw​⋅fkw​⋅CISO​

где:

• CISOCISO​ — базовая динамическая грузоподъемность (указывается в каталогах),
• fLfL​ — коэффициент долговечности,
• fcfc​ — коэффициент условий смазки,
• fwfw​ — температурный коэффициент,
• fkwfkw​ — коэффициент вращающегося кольца.

Номинальная долговечность L10L10​ (в миллионах оборотов) рассчитывается как:

L10=(CP)pL10​=(PC​)p

где $P$ — эквивалентная динамическая нагрузка, $p=3$ для роликовых подшипников.

Таблица: Сравнение классов точности по ГОСТ 520-2011 / ISO 1132

Сферы применения роликовых конических подшипников

Конические подшипники применяются в отраслях, где критичны высокая грузоподъемность и точность осевой фиксации:

• Автомобилестроение: ступичные узлы, коробки передач, мосты, опоры колес. Воспринимают радиальные нагрузки от веса автомобиля и осевые — от тормозных сил.
• Тяжелое машиностроение: прокатные станы, промышленные редукторы, крановое оборудование. Обеспечивают работу под нагрузками до 50 000 Н.
• Энергетика: опоры роторов турбин и генераторов, насосы. Выдерживают комбинированные нагрузки при частотах до 10 000 об/мин.
• Станкостроение: шпиндели токарных, фрезерных и шлифовальных станков. Классы точности P4–P2 гарантируют точность вращения до 0,5 мкм.
• Сельскохозяйственная техника: колеса тракторов и комбайнов, редукторы привода. Работают в условиях абразивной пыли и вибрации.

Практические рекомендации по выбору и эксплуатации

1. Определение нагрузок: Рассчитайте максимальную радиальную (FrFr​) и осевую (FaFa​) нагрузки на опору. Для конических подшипников осевую нагрузку преобразуют в радиальную эквивалентную:P=Fr+Y⋅FaP=Fr​+Y⋅Fa​где $Y$ — коэффициент осевой нагрузки (указан в каталогах).
2. Выбор типа подшипника:
   • Для односторонней осевой нагрузки — однорядный подшипник.
   • Для двусторонней осевой нагрузки — пара подшипников, установленных «встречно» или «напротив».
3. Регулировка зазора:
   • Радиальный натяг (0,01–0,03 мм) — для высокоточных узлов.
   • Радиальный зазор (0,05–0,15 мм) — для общепромышленных применений. Регулировка осуществляется прокладками или гайкой.
4. Смазка:
   • При скоростях > 500 об/мин — жидкостная смазка (масло ISO VG 32–46).
   • При статических нагрузках — консистентная смазка ЦИАТИМ-201.
   • Запрещено использование смазок с абразивными присадками.
5. Монтаж:
   • Запрессовку производите через монтажную втулку, прикладывая усилие к торцу наружного кольца.
   • Нагрев подшипника перед запрессовкой (до +80°С) снижает риск деформации.

Для получения технической консультации по подбору роликовых конических подшипников используйте каналы связи: +7 (812) 223-43-40 или spb@rti-land.ru.

Компания «Резиномир» осуществляет поставки подшипниковой продукции для предприятий Санкт-Петербурга и Ленинградской области. Работа ведется с юридическими лицами и индивидуальными предпринимателями на условиях безналичного расчета. Предлагается широкий ассортимент подшипников стандартных типоразмеров по каталогам производителей (SKF, INA, NSK, Timken). Также выполняется подбор и поставка нестандартных изделий по техническим условиям заказчика. Оперативная отгрузка со склада в регионе обеспечивает выполнение заказов в срок до 3 рабочих дней.

FAQ – Часто задаваемые вопросы

1. Как определить необходимый радиальный и осевой зазор для конического подшипника?
Величина зазора зависит от конструкции узла и требований к точности вращения. Для общепромышленных применений используется радиальный зазор 0,05–0,15 мм (класс P0). Для прецизионных узлов (шпиндели станков) применяют радиальный натяг 0,01–0,03 мм (классы P4–P2). Осевая регулировка осуществляется с помощью прокладок или гайки. Рекомендуется следовать указаниям производителя оборудования или консультироваться с инженером.

2. Возможно ли применение конического подшипника при односторонней осевой нагрузке?
Да. Конический роликовый подшипник рассчитан на восприятие осевой нагрузки только в одном направлении. При наличии двусторонней осевой нагрузки необходимо устанавливать пару подшипников (встречно или напротив).

3. Какие факторы влияют на срок службы подшипника в условиях высоких температур?
Ключевые факторы:

• Температура окружающей среды: Превышение +150°С требует применения синтетических смазок и материалов (нержавеющая сталь).
• Система смазки: При температурах > +80°С рекомендована жидкостная смазка.
• Коэффициент температуры (fwfw​): При расчете ресурса вводится поправочный коэффициент (снижение ресурса на 10–30% при +100°С).

4. Предлагает ли «Резиномир» поставку подшипников с нестандартными углами контакта?
Да. Поставляются подшипники с углами контакта 10°, 15°, 20°, 25°, 30°. Выбор угла зависит от соотношения радиальной и осевой нагрузок. Например, угол 30° обеспечивает большую осевую грузоподъемность. Подбор осуществляется по техническому заданию.

5. Как провести диагностику износа конического подшипника?
Признаки износа:

• Повышенный уровень шума (гул, скрежет).
• Повышенный нагрев узла (> +70°С при нормальной работе).
• Осевое смещение вала.
• Видимый износ дорожек качения или тел качения.
  При обнаружении симптомов необходима замена подшипника.
