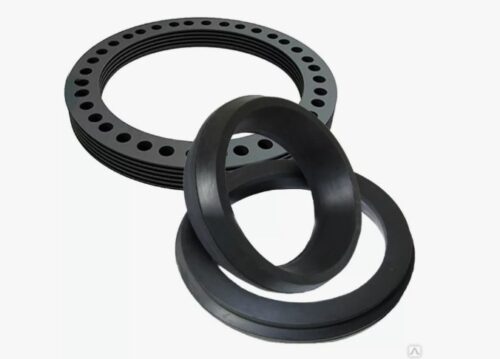

Кольца и манжеты для труб Б, БХ, САМ

Специализированные резиновые уплотнители для муфтовых соединений напорных и безнапорных трубопроводов представляют собой класс формовых РТИ, обеспечивающих герметичность стыков асбестоцементных, чугунных и железобетонных труб. Основная инженерная задача, решаемая применением данных изделий, — создание надежного эластичного барьера, предотвращающего утечку транспортируемой среды (воды, стоков) в грунт и защищающего внутреннюю полость трубы от инфильтрации грунтовых вод.

Кольца и манжеты типов Б, БХ и САМ компенсируют температурные деформации трубопровода, допустимые угловые смещения труб в раструбе и вибрационные нагрузки, возникающие от транспортных потоков или работы насосного оборудования. Конструктивно уплотнитель представляет собой замкнутый кольцевой элемент сложного профиля, который при монтаже сжимается в кольцевом зазоре муфты, создавая необходимое контактное давление.

Технические характеристики: кольца и манжеты для труб Б, БХ, САМ

Производство уплотнительных элементов осуществляется согласно требованиям ГОСТ 5228-89 «Кольца резиновые для муфтовых соединений асбестоцементных труб» и ТУ 38.1051240-88. Изделия изготавливаются методом компрессионного формования (вулканизации в пресс-формах) или литья под давлением, что обеспечивает высокую точность профиля и отсутствие дефектов структуры.

Материалы и условия эксплуатации

Для обеспечения долговечности подземных коммуникаций используются резиновые смеси на основе синтетических каучуков, обладающие стойкостью к старению в воде и слабых агрессивных средах (канализационные стоки). Основные типы смесей:

• ТМКЩ (Тепломорозокислотощелочестойкая): Базовый материал на основе изопренового (SKI) или бутадиен-стирольного каучука. Рабочий диапазон от -40°С до +70°С.
• EPDM (Этилен-пропиленовый каучук): Для трубопроводов горячего водоснабжения и теплосетей (до +130°С), а также при повышенных требованиях к долговечности (срок службы до 50 лет).

Физико-механические параметры материала:

• Твердость по Шору А: 50–70 единиц (оптимально для монтажа с натягом).
• Условная прочность при растяжении: не менее 8–10 МПа.
• Относительное удлинение при разрыве: 300–400%.
• Коэффициент старения: не более 0.8 (после воздействия среды).

Классификация и назначение типов

Номенклатура изделий различается по профилю сечения и области применения:

1. Тип САМ (САМ-100…САМ-500): Манжеты фигурного сечения для самоуплотняющихся муфт напорных асбестоцементных труб. Профиль имеет специальные «губки», которые под действием давления воды плотнее прижимаются к стенкам трубы, увеличивая герметичность. Рабочее давление до 1.6 МПа.
2. Тип Б (Б-100…Б-500): Кольца круглого или фигурного сечения для безнапорных трубопроводов. Используются в муфтах типа БНТ.
3. Тип БХ: Специализированные кольца для химически стойких трубопроводов или особых условий эксплуатации.

Важно: При монтаже муфтовых соединений с манжетами САМ необходимо соблюдать направление установки профиля. Рабочая полость манжеты («зев») должна быть направлена навстречу потоку жидкости (давлению), чтобы реализовать эффект самоуплотнения. Установка наоборот приведет к разгерметизации.

Сферы применения в строительстве и ЖКХ

Данные уплотнители являются безальтернативным решением при прокладке и ремонте инженерных сетей водоснабжения и канализации, где используются асбестоцементные трубы.

Основные отрасли применения:

• Водоснабжение: магистральные водоводы питьевой и технической воды (диаметры труб 100–500 мм).
• Канализация: самотечные и напорные коллекторы, дюкеры.
• Мелиорация: оросительные системы в сельском хозяйстве.
• Теплоснабжение: трубопроводы горячей воды (с применением термостойких смесей).

Сравнительный анализ уплотнений

Для инженеров сетей важно понимать разницу между типами уплотнителей для разных видов труб.

Компания «РезиноМир» осуществляет комплексные поставки уплотнительных элементов для инженерных сетей Санкт-Петербурга и Ленинградской области. В нашем каталоге представлены кольца и манжеты для труб Б, БХ, САМ всех стандартизированных типоразмеров (Ду 100, 150, 200, 300, 400, 500). Мы работаем в сегменте B2B: сотрудничество ведется с юридическими лицами (строительно-монтажные управления, водоканалы) и индивидуальными предпринимателями.

Финансовые операции осуществляются по безналичному расчету с предоставлением полного пакета бухгалтерских документов и паспортов качества на партию. Складская логистика компании обеспечивает наличие товарного запаса для оперативной комплектации объектов строительства. Технический отдел готов рассчитать стоимость заказа, проконсультировать по совместимости уплотнений с различными типами муфт и предложить специальные цены на оптовые партии. Для оформления заявки и уточнения наличия свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru.

Часто задаваемые вопросы (FAQ)

1. Чем смазывать резиновые кольца при монтаже труб?
Для облегчения монтажа (захода трубы в муфту) и предотвращения закусывания или скручивания резины необходимо использовать специальные монтажные смазки на силиконовой или мыльной основе (например, паста для раструбных труб). Категорически запрещено использовать минеральные масла (солидол, отработку), так как они разрушают резину ТМКЩ (вызывают набухание), что приведет к разгерметизации стыка через короткое время.

2. Как подобрать размер кольца, если маркировка трубы неизвестна?
Размер уплотнительного кольца привязан к условному проходу трубы (Ду). Необходимо измерить наружный диаметр конца трубы. Например, для асбестоцементной трубы ВТ-9 с наружным диаметром 118 мм используется кольцо/манжета Ду 100. Для трубы диаметром 168 мм — Ду 150 и т.д. Таблицы соответствия есть в ГОСТ 539-80 (трубы) и ГОСТ 5228-89 (кольца).

3. Можно ли использовать кольца САМ для безнапорной канализации?
Технически это возможно, если геометрические размеры муфты позволяют установить манжету САМ. Однако это экономически нецелесообразно, так как манжеты САМ дороже простых колец типа Б и их основное преимущество (самоуплотнение под высоким давлением) в безнапорной системе не будет задействовано.

4. Каков срок службы резиновых уплотнителей в земле?
При правильном монтаже и отсутствии контакта с нефтепродуктами срок службы резиновых колец из качественной резины ТМКЩ составляет не менее 25–30 лет. Современные смеси на основе EPDM способны сохранять герметичность до 50 лет и более, что сопоставимо со сроком службы самих труб.

5. Почему при опрессовке стык с манжетой САМ течет?
Основные причины протечки:

• Манжета установлена «задом наперед» (зевом от давления).
• Манжета перекручена или замята при монтаже (не использовалась смазка).
• На поверхности трубы или муфты есть сколы, трещины или грязь.
• Использована манжета несоответствующего типоразмера (например, Ду 150 на трубу Ду 140 старого образца).
