Пластина трансформаторная

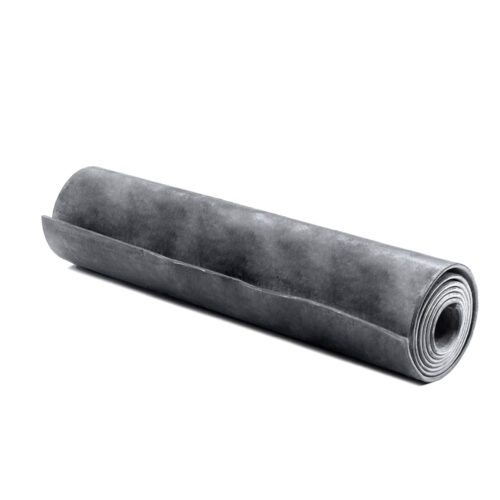

Трансформаторная пластина (лента, полоса) представляет собой специализированное резинотехническое изделие, предназначенное для герметизации неподвижных разъемных соединений в маслонаполненном электротехническом оборудовании. Материал изготавливается из эластомерных композиций, обладающих высокой стойкостью к воздействию трансформаторных масел (типа ГК, ТКп) и отсутствием активных химических примесей (серы), способных вступить в реакцию с медью токоведущих частей. Ключевая функциональная задача данных уплотнений в промышленных системах — предотвращение утечек диэлектрической жидкости, защита внутреннего объема трансформатора от увлажнения и окисления, а также компенсация температурных расширений металлических фланцев.

Применение специализированных резин марки УМ (универсальная маслостойкая) решает проблему долговечности уплотнительных узлов. В отличие от стандартных маслобензостойких резин (МБС), трансформаторные компаунды сохраняют эластичность и диэлектрические свойства при длительном воздействии горячего масла (до +100°C), не выделяя компонентов, ухудшающих пробивное напряжение жидкого диэлектрика.

Технические характеристики и стандарты: пластина трансформаторная

Основным нормативным документом, регламентирующим производство, классификацию и методы испытаний изделий, является ГОСТ 12855-77 «Пластина и полосы резиновые для трансформаторов. Технические условия». Пластина трансформаторная выпускается методом вулканизации в пресс-формах (листы) или непрерывной вулканизации (рулоны/полосы).

Материалы и технология производства

В качестве сырьевой базы используются резиновые смеси на основе бутадиен-нитрильного каучука (NBR) или изопреновых групп, обеспечивающих баланс между маслостойкостью и морозостойкостью. Технологический процесс исключает введение в рецептуру ингредиентов, способствующих коррозии металлов (серебра, меди), что критично для высоковольтного оборудования.

Согласно ГОСТ 12855-77, изделия классифицируются на два типа:

1. УМ (Универсальная Маслостойкая): Предназначена для работы в среде трансформаторного масла при отсутствии прямого воздействия озона и солнечного излучения.
2. ОМ (Озономорозостойкая): Применяется в узлах, контактирующих с маслом и атмосферным воздухом (например, уплотнение вводов наружной установки).

Физико-механические параметры

• Типоразмеры: Листы толщиной от 2 до 40 мм, полосы шириной от 10 до 250 мм.
• Твердость по Шору А: 55–70 единиц (оптимально для создания герметичного стыка при нормативном усилии затяжки).
• Условная прочность при растяжении: не менее 6.4 МПа.
• Относительное удлинение при разрыве: не менее 200%.
• Температурный диапазон эксплуатации: от -60°С до +100°С.

Важно: Категорически не рекомендуется заменять трансформаторную резину (УМ) на обычную резину МБС (ГОСТ 7338-90) в высоковольтных вводах. Резина МБС может содержать сернистые соединения, вызывающие коррозию контактов, и имеет отличные от УМ показатели набухания, что при циклических нагревах приведет к разгерметизации.

Применение и эксплуатационные особенности

Инженерам-конструкторам и службам эксплуатации подстанций необходимо учитывать специфику работы материала. Пластина трансформаторная используется исключительно для уплотнения неподвижных соединений. Материал обладает низкой остаточной деформацией сжатия (не более 35-50% после воздействия масла при +100°С в течение 24 часов), что гарантирует сохранение герметичности после термических циклов.

Основные отрасли и узлы применения:

• Энергетика и электросетевое хозяйство: уплотнение баков силовых трансформаторов, радиаторных кранов, вводов ВН и НН, изоляторов, маслоуказателей.
• Электроаппаратостроение: производство масляных выключателей, реакторов, конденсаторных установок.
• Ремонтные предприятия: изготовление ремкомплектов (прокладок) по чертежам для текущего и капитального ремонта КТП и БКТП.

Сравнительный анализ марок

Для корректного подбора материала целесообразно сравнить характеристики основных типов резин, применяемых в маслонаполненном оборудовании.

Компания «РезиноМир» специализируется на снабжении предприятий энергетического комплекса Санкт-Петербурга и Ленинградской области сертифицированными РТИ. Мы предлагаем купить в СПб трансформаторную резину (полосы и листы), изготовленную строго по ГОСТ 12855-77. Деятельность компании ориентирована на B2B-сектор: поставка осуществляется юридическим лицам и индивидуальным предпринимателям.

Взаиморасчеты производятся по безналичной системе оплаты с предоставлением полного комплекта закрывающих документов и паспортов качества на каждую партию. Складская логистика обеспечивает наличие востребованных типоразмеров для оперативной отгрузки. Технический отдел готов рассчитать стоимость заказа, проконсультировать по выбору типа пластины (УМ или ОМ) и согласовать оптовые цены на крупные партии. Для оформления заявки, уточнения наличия или заказа изготовления прокладок по чертежам, свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru. Гарантия на продукцию соответствует нормативным срокам хранения завода-изготовителя.

Часто задаваемые вопросы (FAQ)

1. Чем отличается трансформаторная лента от листовой пластины УМ?
Различие заключается только в форм-факторе. Полоса (лента) изготавливается методом непрерывной вулканизации или нарезкой из рулонов, имеет фиксированную ширину (например, 20, 30, 40 мм), что удобно для уплотнения периметра прямоугольных баков без отходов на раскрой. Листовая пластина трансформаторная (обычно 500х500 мм или 700х700 мм) применяется для вырубки прокладок сложной конфигурации или большого диаметра (под изоляторы). Физико-химические свойства материалов идентичны.

2. Можно ли использовать пластину УМ для наружной установки?
Пластина типа УМ не обладает стойкостью к озону и ультрафиолету. При эксплуатации на открытом воздухе под прямыми солнечными лучами поверхность резины покрывается сеткой трещин («кракелюр») в течение 6–12 месяцев. Для наружных узлов (например, уплотнение проходных изоляторов на крышке трансформатора) необходимо использовать тип ОМ (озономорозостойкая) или защищать торец прокладки УМ от света лакокрасочным покрытием.

3. Каков гарантийный срок хранения трансформаторной резины?
Согласно ГОСТ 12855-77, гарантийный срок хранения пластин составляет 2 года с момента изготовления при соблюдении условий хранения (температура от 0 до +25°С, отсутствие деформаций, защита от солнечного света и ГСМ). По истечении срока материал может быть использован только после проведения повторных лабораторных испытаний на соответствие физико-механическим показателям.

4. Как правильно затягивать фланцы с резиновой прокладкой?
Степень сжатия прокладки должна обеспечивать герметичность, но не превышать критических значений, приводящих к разрушению структуры резины. Рекомендуемая деформация сжатия для пластин УМ составляет 25–35% от исходной высоты. Чрезмерная затяжка болтов («до упора») снижает восстанавливаемость резины и сокращает срок службы уплотнения.

5. Возможно ли изготовление прокладок по чертежам заказчика?
Да, компания «РезиноМир» предлагает услуги по изготовлению готовых уплотнительных элементов. Раскрой осуществляется методами плоттерной резки, гидроабразивной резки или вырубки штампами. Это позволяет получить прокладки с точной геометрией и качественной кромкой, исключающей концентраторы напряжений.
