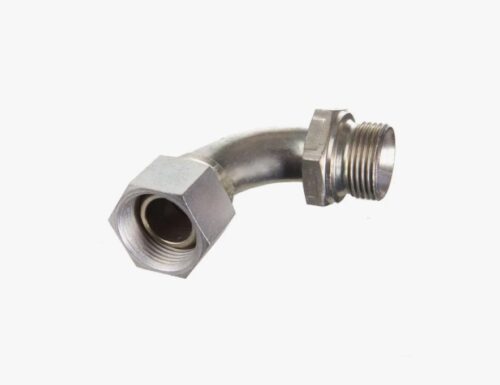

Адаптеры для рукавов высокого давления (РВД) представляют собой категорию соединительной гидравлической арматуры, предназначенную для герметичного сопряжения элементов гидросистем с различными типами резьбовых окончаний, диаметрами условного прохода и геометрическими конфигурациями. Изделия функционируют как промежуточное звено между гибким трубопроводом и жесткими элементами системы (гидроцилиндрами, распределителями, насосами), обеспечивая изменение направления потока рабочей жидкости и разветвление магистралей.
Ключевая инженерная задача, решаемая применением данных компонентов, заключается в унификации разнородных стандартов присоединения (например, переход с метрической резьбы на дюймовую) без потери пропускной способности и герметичности контура. Использование переходников позволяет исключить необходимость изготовления нестандартных фитингов для РВД, оптимизируя процесс сборки и ремонта гидравлических узлов.
Технические характеристики и производство: адаптеры РВД
Изготовление адаптеров осуществляется в строгом соответствии с международными стандартами DIN, SAE и ISO. Основным методом производства является механическая обработка на токарных и фрезерных станках с ЧПУ из шестигранного или круглого металлопроката. Для корпусов сложной формы (угольники, тройники) применяется технология горячей штамповки с последующей механической доводкой посадочных поверхностей.
Материалы и защитные покрытия
Эксплуатационные свойства соединителей определяются маркой стали и типом обработки. В зависимости от условий эксплуатации применяются следующие материалы:
- Углеродистая сталь (автоматные стали 11SMnPb30, конструкционные стали 20, 45). Базовое решение для общепромышленных систем. Обязательно подвергается гальваническому цинкованию с пассивацией. Толщина защитного слоя составляет 8–12 мкм, что обеспечивает коррозионную стойкость в соляном тумане до 96–120 часов (белый цинк) или до 500 часов (цинк-никель).
- Нержавеющая сталь (AISI 304, AISI 316 / 12Х18Н10Т). Используется в химической промышленности, судостроении и пищевом производстве. Диапазон рабочих температур расширен от -60°С до +400°С (в зависимости от уплотнений).
- Латунь (ЛС59-1). Применяется в пневматике и системах низкого давления, где критична искробезопасность.
Конструктивные стандарты (DIN, ISO, SAE)
Геометрия резьбы и уплотнительных конусов регламентируется следующими нормативными документами:
- DIN 2353 / ISO 8434-1: Метрическая резьба с уплотнением по конусу 24°.
- SAE J514 (JIC): Американский стандарт, дюймовая резьба UN/UNF, уплотнение по конусу 37° (74°).
- BS 5200 (BSP): Британский стандарт, трубная цилиндрическая (BSPP) или коническая (BSPT) резьба, уплотнение по конусу 60°.
- ISO 8434-3 (ORFS): Торцевое уплотнение с резиновым кольцом круглого сечения (O-ring) для систем с высокой вибрацией.
Классификация и критерии подбора: адаптеры РВД
При выборе комплектующих инженер должен учитывать рабочее давление в системе, тип уплотнения ответной части и пространственную геометрию узла. Адаптеры классифицируются по форме корпуса на прямые (соединители), угловые (45° и 90°), тройники (T- и L-образные) и крестовины.
Рабочее давление изделий варьируется в зависимости от серии и типоразмера:
- Серия LL (особо легкая): до 10 МПа (пневматика, смазка).
- Серия L (легкая): до 31.5 МПа.
- Серия S (тяжелая): до 63 МПа (строительная техника, прессы).
Для корректной идентификации и подбора аналогов рекомендуется использовать сравнительную таблицу стандартов уплотнения:
| Тип адаптера |
Стандарт резьбы |
Угол уплотнения |
Особенность конструкции |
| DKOL / DKOS |
Метрическая (Metric) |
Конус 24° + O-ring |
Наиболее распространен в Европе. Наличие резинового кольца на конусе. |
| JIC |
Дюймовая (UNF) |
Конус 37° (74°) |
Уплотнение металл-по-металлу. Широко применяется в технике CAT, John Deere. |
| BSP (DKR) |
Дюймовая (G) |
Конус 60° |
Универсальный стандарт. Совместим с фитингами JIS (Toyota, Komatsu) при совпадении конуса. |
| ORFS |
Дюймовая (UNF) |
Плоский торец |
Максимальная вибростойкость и герметичность за счет торцевого O-ring. |
| NPTF |
Дюймовая (NPT) |
По резьбе |
Коническая резьба. Герметизация происходит за счет деформации витков. |
Отраслевое применение
Адаптеры интегрируются в гидравлические схемы практически всех видов промышленного оборудования и спецтехники.
Основные отрасли применения:
- Дорожно-строительная техника: Соединение гидромолотов, ковшей и аутригеров на экскаваторах (высокие ударные нагрузки, применение серий S и ORFS).
- Станкостроение: Разводка гидравлических линий на термопластавтоматах и прессах (использование метрических стандартов DIN).
- Сельское хозяйство: Подключение навесного оборудования тракторов и комбайнов (стандарты BSP и метрика).
- Судостроение: Магистрали управления палубным оборудованием в условиях морской воды (использование нержавеющих сплавов).
Важно: При монтаже адаптеров с уплотнением «конус-конус» (JIC, BSP) недопустимо использование дополнительных уплотнительных материалов типа ФУМ-ленты или герметиков на резьбе, так как герметизация осуществляется именно пятном контакта конических поверхностей. Наличие посторонних материалов в резьбе приведет к перекосу соединения и утечке.
Компания «РезиноМир» специализируется на комплексном снабжении промышленных предприятий Санкт-Петербурга и Ленинградской области. Работа ведется исключительно с юридическими лицами и индивидуальными предпринимателями по безналичному расчету.
Складская политика компании ориентирована на поддержание в наличии широкой номенклатуры гидравлических соединений, что позволяет организовать оперативную отгрузку заказов. Возможна поставка нестандартных адаптеров под заказ по чертежам клиента, а также реализация продукции оптом для серийного производства. Технический отдел предоставляет консультацию инженера по подбору резьбовых совместимостей и помогает рассчитать стоимость комплектации объекта. Гарантия на изделия соответствует нормативным срокам эксплуатации при соблюдении режимов давления и температур.
Для уточнения наличия позиций, получения актуальных цен и оформления счета следует обращаться в коммерческий отдел по телефону +7 (812) 223-43-40 или направить заявку на электронную почту spb@rti-land.ru. Компания предлагает купить в СПб сертифицированные комплектующие, прошедшие входной контроль качества.
Часто задаваемые вопросы (FAQ)
1. В чем разница между адаптерами JIC и JIS, если у них похожая конструкция?
Несмотря на внешнее сходство (оба стандарта используют дюймовые резьбы и коническое уплотнение), они имеют принципиальные различия. Стандарт JIC (SAE J514) имеет угол конуса 37°, а японский стандарт JIS (Komatsu) — 30°. Попытка соединить эти фитинги приведет к линейному контакту вместо поверхностного, что не обеспечит герметичность при высоком давлении и вызовет деформацию металла.
2. Как определить, выдержит ли адаптер необходимое давление?
Рабочее давление адаптера зависит от типа резьбы, материала и толщины стенки. Производители указывают номинальное давление (PN) в каталогах. Для тяжелых серий (S) метрической резьбы и фланцевых соединений пределы выше (до 63 МПа), чем для легких серий (L) или трубных резьб большого диаметра. Выбор должен базироваться на максимальном пиковом давлении в системе, а не на среднем рабочем.
3. Можно ли использовать стальные оцинкованные адаптеры для перекачки воды?
Стандартное цинковое покрытие имеет ограниченный ресурс в водной среде, особенно при наличии абразивных частиц или высокой скорости потока. Со временем коррозия приведет к разрушению внутренней поверхности адаптера. Для водных эмульсий с содержанием воды более 20% или чистой воды рекомендуется использовать адаптеры из нержавеющей стали или латуни.
4. Существуют ли адаптеры для перехода с метрической резьбы на дюймовую?
Да, это одна из основных функций данной товарной категории. Существуют переходники любых комбинаций: «Метрика — BSP», «Метрика — JIC», «BSP — NPT» и другие. Они позволяют подключать импортное оборудование (насосы, гидромоторы) к отечественным РВД и наоборот, без замены дорогостоящих узлов.
