Фитинги BSP

Фитинги BSP (British Standard Pipe) представляют собой категорию соединительной арматуры для рукавов высокого давления (РВД), использующую трубную цилиндрическую резьбу Витворта. Конструктивной особенностью изделий является наличие уплотнительного конуса с углом 60°, что обеспечивает герметичность соединения типа «металл-по-металл». В ряде модификаций для повышения надежности герметизации на конусе устанавливается дополнительное эластомерное уплотнительное кольцо (O-ring).

Основное функциональное назначение данных компонентов — создание разъемных соединений в гидравлических магистралях, подверженных высоким вибрационным нагрузкам и пульсациям давления. Использование стандарта BSP решает проблему унификации соединений в оборудовании европейского (преимущественно британского и итальянского) производства, а также в современной спецтехнике, где требуется высокая пропускная способность узла при сохранении компактности соединения.

Технические характеристики и стандарты на фитинги BSP

Проектирование и изготовление фитингов BSP регламентируется международным стандартом ISO 8434-6 и британским стандартом BS 5200. Геометрия резьбы соответствует нормам ISO 228-1 (обозначение G), характеризующимся профилем с углом при вершине 55°. Это отличает их от американских стандартов NPT и JIC, где угол профиля составляет 60°.

Для производства корпусных деталей используются автоматные стали марок 11SMnPb30 или А12, поддающиеся прецизионной механической обработке. Для эксплуатации в агрессивных средах (химическая, пищевая промышленность) применяются нержавеющие стали AISI 304 (08Х18Н10) и AISI 316 (08Х17Н14М2). Антикоррозионная защита изделий из углеродистой стали обеспечивается гальваническим цинкованием с пассивацией, что гарантирует стойкость к воздействию соляного тумана в течение 72–120 часов до появления белой коррозии.

Классификация и параметры давления

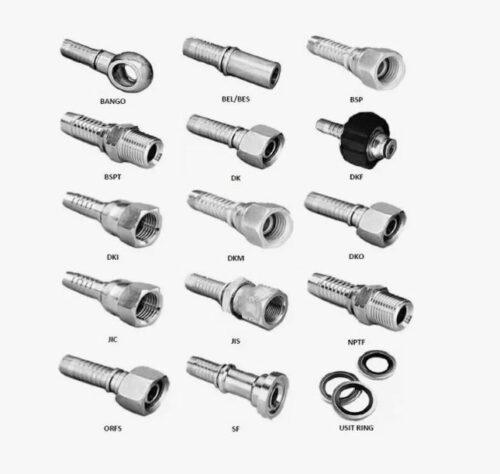

Фитинги BSP подразделяются на прямые, угловые (45° и 90°) и тройники. Важнейшим параметром при выборе является рабочее давление, которое зависит от типоразмера (Dash size) и конструкции уплотнения.

Ниже приведена таблица зависимости рабочих давлений от размера резьбы для стандартных фитингов:

Конструктивные особенности уплотнения

Существует два основных исполнения ответной части (штуцера) и накидной гайки:

1. BSP (стандартный): Уплотнение достигается за счет контакта конических поверхностей ниппеля и штуцера.
2. BSP O-ring: На конусе ниппеля предусмотрена канавка под резиновое кольцо круглого сечения. Материал кольца подбирается исходя из температурного режима: NBR (нитрильный каучук) для температур от -40°С до +100°С, или FKM (фторкаучук) для температур от -20°С до +200°С. Наличие эластомера компенсирует микронеровности обработки и повышает вибростойкость узла.

Производство и применение фитингов BSP в промышленности

Изготовление арматуры осуществляется методом холодной высадки заготовок с последующей токарной обработкой на станках с ЧПУ. Технологический процесс включает контроль геометрии конуса и калибровку резьбы, так как отклонение угла конуса более чем на ±0.5° приводит к потере герметичности при высоких давлениях. Критически важным этапом является снятие фасок и удаление заусенцев, способных повредить внутренний слой РВД при монтаже.

Отраслевая специфика

Фитинги с трубной цилиндрической резьбой широко интегрированы в гидравлические системы мобильной и стационарной техники.

Основные отрасли применения:

• Строительная техника: Экскаваторы, погрузчики (особенно брендов JCB, Terex, Caterpillar европейской сборки).
• Лесозаготовительное оборудование: Харвестеры и форвардеры (Ponsse, John Deere).
• Сельскохозяйственное машиностроение: Навесное гидравлическое оборудование тракторов.
• Судостроение: Системы управления палубными механизмами.
• Нефтегазовый сектор: Обвязка бурового оборудования и насосных станций.

Инженеры-конструкторы выбирают данный стандарт за оптимальное соотношение металлоемкости и прочностных характеристик. Цилиндрическая резьба не создает распирающих усилий в корпусе детали (в отличие от конической резьбы), что позволяет использовать данные фитинги в тонкостенных корпусах распределителей и гидроцилиндров.

Важно: Недопустимо вкручивать штуцер с цилиндрической резьбой BSPP (G) в порт с конической резьбой NPT или BSPT. Несмотря на визуальное сходство и близкий шаг резьбы, различие в угле профиля (55° против 60°) и геометрии витков приведет к разрушению резьбы, «закусыванию» соединения и отсутствию герметичности.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» специализируется на комплексном снабжении промышленных предприятий Санкт-Петербурга и Ленинградской области гидравлическими компонентами. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Реализована прозрачная система безналичной оплаты с предоставлением полного пакета товаросопроводительной документации (УПД, сертификаты соответствия).

В наличии поддерживается широкий ассортимент фитингов прямой и угловой конфигурации, что обеспечивает возможность оперативной отгрузки партий любого объема. Возможна поставка оптом, а также изготовление нестандартных позиций под заказ по чертежам или техническому заданию (ТЗ) клиента. Технический отдел оказывает поддержку в подборе аналогов. Для того чтобы рассчитать стоимость заказа или получить консультацию инженера, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться по телефону +7 (812) 223-43-40.

FAQ: Часто задаваемые вопросы

Как визуально отличить фитинг BSP от фитинга JIC?
Оба стандарта используют коническое уплотнение, но имеют принципиальные различия. У фитингов BSP угол конуса составляет 60°, а резьба имеет шаг, измеряемый в витках на дюйм (стандарт Витворта). У фитингов JIC (стандарт SAE J514) угол обратного конуса составляет 37° (74° полный угол), а резьба метрическая или дюймовая унифицированная (UNF). Для точной идентификации необходимо использовать резьбомер и угломер.

Требуется ли использование фум-ленты или герметиков при монтаже фитингов BSP?
Нет. Герметизация в соединениях BSPP (цилиндрическая резьба с конусом 60°) осуществляется исключительно за счет плотного прижатия конических поверхностей или деформации уплотнительного кольца. Нанесение уплотнительных лент на резьбу запрещено, так как это нарушает геометрию посадки, снижает момент затяжки на конусе и может привести к попаданию фрагментов ленты в гидросистему. Исключение составляют только резьбы BSPT (конические), где герметизация идет по резьбе.

Влияет ли наличие O-ring на рабочее давление фитинга?
Наличие уплотнительного кольца (O-ring) не увеличивает номинальное рабочее давление фитинга, которое определяется прочностью металла и параметрами резьбы. Однако эластомерное кольцо значительно повышает надежность герметизации в условиях вибрации, термоциклирования и при работе с газами, предотвращая микротечи («потевание») соединения.

Каким инструментом рекомендуется производить затяжку?
Для монтажа следует использовать динамометрический ключ. Момент затяжки должен строго соответствовать значениям, указанным в технологической карте или справочнике DIN/ISO для конкретного диаметра резьбы. Превышение момента ведет к пластической деформации конуса и повреждению резьбы, а недостаточная затяжка — к утечкам рабочей жидкости.
