РТИ для систем вентиляции и кондиционирования: уплотнения, виброизоляция, гибкие вставки

Системы вентиляции и кондиционирования (ОВиК, HVAC) — та область, где резинотехнические изделия отвечают сразу за три критичных параметра: герметичность (класс плотности воздуховодов), уровень шума и вибрации и долговечность узлов. При этом РТИ здесь почти всегда — самая дешёвая позиция в спецификации и одновременно самая частая причина рекламаций. Ниже — инженерный разбор того, что и где применять.

Где именно в ОВиК работают РТИ

• Уплотнение фланцевых и ниппельных соединений воздуховодов — профильные и ленточные уплотнители, самоклеящиеся шнуры.
• Уплотнение дверей и панелей приточных установок — губчатые (пористые) профили, П-образные кромочные уплотнители.
• Гибкие вставки (виброкомпенсаторы) между вентилятором и воздуховодом — армированная ткань с эластомерным покрытием.
• Виброизоляция — резинометаллические опоры, виброизолирующие коврики, резиновые шайбы под шпильки подвесов.
• Дренаж и холодильный контур — гибкие шланги, уплотнительные кольца, изоляция теплотрасс из вспененного каучука (FKM/EPDM-семейство материалов).
• Прокладки в узлах ХВС/ГВС обвязки калориферов и фанкойлов — кольца по ГОСТ 9833-73 / ГОСТ 18829-2017, паронит и резиновые плоские прокладки.

Материалы: почему EPDM почти всегда выигрывает

Ключевой фактор для наружных и уличных участков — озоностойкость и стойкость к УФ. Именно здесь бутадиен-нитрильные (NBR, СКН) резины проигрывают: без защиты они растрескиваются за 1–2 сезона на кровле.

Краткая характеристика основных эластомеров

Практическое правило: если узел видит улицу, солнце и озон — только EPDM или силикон. Если узел видит масло или фреоновое масло — только NBR или FKM. Совмещать эти требования в одном дешёвом материале невозможно: универсальной резины не существует, и попытка сэкономить заканчивается заменой уплотнения через год.

Уплотнение воздуховодов и класс герметичности

Нормативная база — СП 60.13330 и СП 7.13130 (противодымная вентиляция), классы плотности воздуховодов по ГОСТ Р ЕН 12237 / EN 1507 (A, B, C, D). Разница между классом A и классом C — это утечки, отличающиеся примерно в 9 раз. На практике достижение класса B и выше без качественного уплотнения невозможно.

Рабочие решения:

• Ниппельные и муфтовые соединения круглых воздуховодов — вклеенное или закатанное кольцо из EPDM-губки. Степень сжатия при монтаже — 25–40% от исходной толщины. Меньше 20% — утечки, больше 50% — остаточная деформация и потеря упругости.
• Фланцы прямоугольных воздуховодов (шина 20/30/40) — самоклеящийся шнур из вспененного EPDM или CR сечением 8×3, 10×4, 15×2 мм, плотность 60–90 кг/м³.
• Дымоудаление — обычная резина неприменима: требуется огнестойкий терморасширяющийся уплотнитель или силикон, подтверждённый испытаниями по ГОСТ Р 53299/53305.

Из опыта: на объекте с приточной установкой 12 000 м³/ч замена ленточного уплотнителя из ПЭ-пены на EPDM-губку плотностью 80 кг/м³ снизила измеренную утечку с 6,8% до 1,9% от расхода. Экономия по вентилятору — около 1,1 кВт установленной мощности.

Остаточная деформация — ключевой параметр

Проверяйте по ГОСТ 9.029-74 (сжатие 25%, 24 ч, +70 °C): compression set у качественного EPDM — не более 15–25%. Дешёвая пена из полиэтилена даёт 60–80%, то есть после первого же вскрытия панели уплотнение не восстанавливается.

Виброизоляция: где резина, а где пружина

Резиновые виброизоляторы эффективны при собственной частоте системы 8–15 Гц, то есть когда возмущающая частота от 25–30 Гц и выше. Правило: отношение частоты возмущения к собственной частоте опоры должно быть не менее 2,5–3, только тогда коэффициент передачи падает ниже 0,15.

• Вентилятор 1450 об/мин → 24 Гц → резиновые виброопоры работают отлично (эффективность 85–93%).
• Тихоходный вентилятор 700–900 об/мин или чиллер с поршневым компрессором → 12–15 Гц → нужны пружинные виброизоляторы, резина неэффективна.

Твёрдость резины виброопор подбирается по нагрузке: 40–50 Shore A для лёгких блоков (до 100 кг на опору), 60–70 Shore A — для тяжёлых. Прогиб под нагрузкой должен быть 10–15% от высоты элемента. Типовая ошибка — «затянуть до металла»: при жёстком стягивании болтов виброопора превращается в звуковой мост, и вибрация уходит в перекрытие.

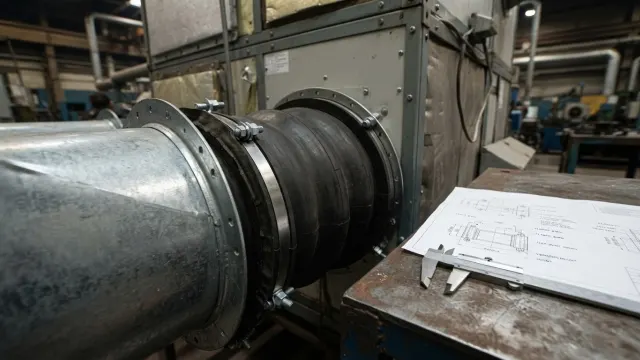

Гибкие вставки

Материал — армированная ткань с покрытием из ПВХ, силикона или EPDM. Длина свободной части — не менее 100–150 мм, монтаж строго без натяга и без провисания: перекос вставки сводит виброразвязку к нулю. Для систем дымоудаления требуется негорючий стеклотканевый компенсатор с силиконовым покрытием (класс НГ/Г1 с подтверждением).

Таблица быстрого подбора

Типовые ошибки монтажа и эксплуатации

1. Смазка резины минеральным маслом или солидолом. EPDM набухает до 100–200% и разрушается. Только силиконовая смазка или мыльный раствор.
2. Хранение бухт уплотнителя на солнце. По ГОСТ 9.014 и ГОСТ 5350 РТИ хранят при 0…+25 °C, влажности 45–75%, вдали от источников озона (сварка, электродвигатели, УФ-лампы).
3. Растяжение уплотнителя при наклейке. Профиль «уходит» назад после релаксации, и в углах появляются разрывы. Клеить с запасом 1–2% и обязательно стыковать в середине стороны, а не в углу.
4. Игнорирование срока хранения. Гарантийный срок для большинства резин — 1–3 года с момента изготовления. Резина 5-летней давности в изоляции узла — гарантированная течь.
5. Установка обычной резины на трассы дымоудаления. Прямое нарушение СП 7.13130 и повод для отказа в приёмке.

Обслуживание: что проверять на ТО

• Раз в год — визуальный осмотр уплотнителей дверей АХУ на сетку трещин и остаточный отпечаток.
• Тест «на бумагу»: лист А4, зажатый дверью, должен вытягиваться с заметным сопротивлением. Свободно выходит — уплотнение потеряло упругость.
• Проверка затяжки виброопор и отсутствия жёстких перемычек (кабели, трубки, изоляция), шунтирующих виброразвязку.
• Контроль гибких вставок на разрывы по линии сгиба — типовой отказ на 5–7 году эксплуатации.

Итог прост: доля РТИ в бюджете системы ОВиК — 0,5–2%, а влияние на энергопотребление, шум и ресурс оборудования — десятки процентов. Экономить на резине в вентиляции — самая дорогая экономия из возможных.
