Хомуты для рукавов
Отображение 1–20 из 389Цены: по возрастанию
Хомуты для рукавов представляют собой категорию крепежных изделий, предназначенных для герметичного соединения эластичных трубопроводов (шлангов, патрубков) с жесткими штуцерами, а также для фиксации трубных магистралей к несущим конструкциям. Конструктивно изделие состоит из ленты (или скоб), стяжного механизма (винт, болт, замок) и, в ряде случаев, уплотнительной прокладки.
Ключевое функциональное назначение данных компонентов в промышленных системах — обеспечение надежности стыков, предотвращение утечек рабочей среды под давлением и компенсация температурных расширений материалов. Использование специализированных хомутов решает инженерную задачу по созданию вибростойких соединений в гидравлических, пневматических и вентиляционных системах, исключая самопроизвольное рассоединение узлов под воздействием динамических нагрузок.
Технические характеристики и стандарты на хомуты для рукавов
Производство крепежной арматуры регламентируется рядом стандартов, определяющих марку стали, моменты затяжки и коррозионную стойкость. Основными нормативными документами являются ГОСТ 28191-89 (хомуты зажимные для рукавов), DIN 3017 (червячные хомуты) и DIN 3015 (гидравлические скобы).
Технология изготовления включает методы штамповки ленты из рулонной стали, холодной высадки болтов и гальванической обработки.
В качестве материалов используются:
- Углеродистая сталь (W1): С цинковым покрытием толщиной 8–15 мкм.
- Нержавеющая сталь (W2, W4, W5): Марки AISI 430 (ферритная), AISI 304 (аустенитная), AISI 316 (кислотостойкая). Обеспечивают работу в агрессивных средах и морском климате.
- Полипропилен / Полиамид: Для корпусов гидравлических скоб (колодок), гасящих вибрации.
Классификация и конструктивные особенности
В зависимости от назначения и нагрузки, хомуты подразделяются на несколько основных групп:

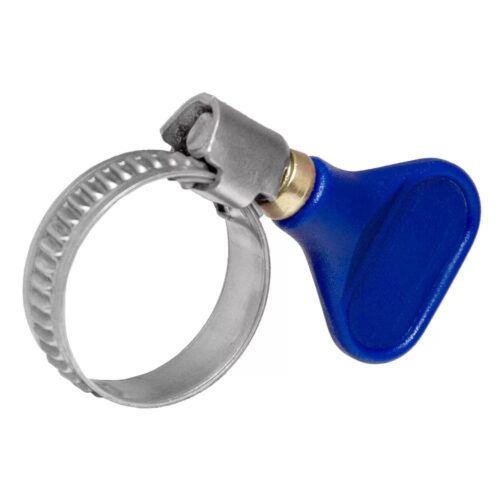

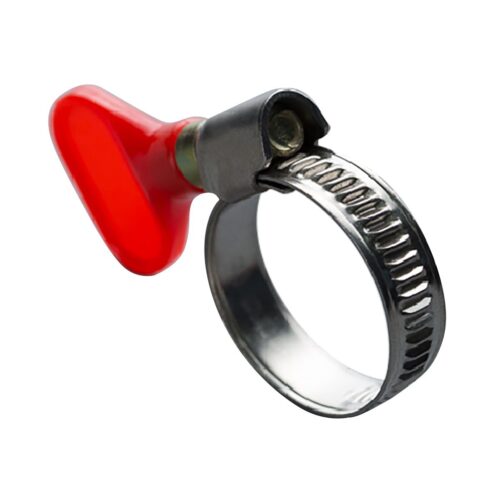

- Червячные (Ligh duty): С накатной или просечной лентой. Предназначены для шлангов низкого и среднего давления. Равномерно распределяют усилие обжатия.
- Силовые (Heavy duty): Одноболтовые или двухболтовые (GBS). Имеют шарнирный механизм и толстую ленту с отбортовкой. Используются для армированных рукавов, работающих под высоким давлением и вакуумом.
- Трубные (P-clip, U-bolt): Для крепления жестких труб.
- Гидравлические скобы (Pipe clamps): Состоят из двух половин, прижимающих трубу. Служат для виброизоляции и упорядоченного монтажа трубных трасс.
Ниже приведен сравнительный анализ характеристик основных типов зажимов:
| Тип хомута | Стандарт | Диапазон диаметров, мм | Ширина ленты, мм | Момент затяжки (макс), Н·м |
|---|---|---|---|---|
| Червячный (W1/W2) | DIN 3017 | 8 — 160 | 9, 12 | 3.0 — 5.0 |
| Силовой (GBS) | DIN 3017-3 | 17 — 250 | 18 — 30 | 8.0 — 45.0 |
| Проволочный | ГОСТ 28191 | 10 — 80 | — | 2.5 — 4.0 |
| Пружинный (FBS) | DIN 3021 | 6 — 50 | 8 — 12 | Самозажимной |
Важно: При выборе червячного хомута для силиконовых или тонкостенных шлангов следует использовать модели с отбортованными (загнутыми вверх) краями ленты и гладкой внутренней поверхностью. Хомуты с просечной лентой (сквозные отверстия) при затяжке работают как терка, повреждая наружный слой рукава, что приводит к его преждевременному разрушению.
Сферы применения в промышленности
Грамотный подбор крепежа критичен для безопасности технологических процессов.
Основные отрасли применения:
- Автомобилестроение: Системы охлаждения двигателя (червячные и пружинные хомуты), турбонаддув (силовые хомуты), топливные магистрали.
- Гидравлика и пневматика: Крепление рукавов высокого давления (РВД) и жестких труб на строительной технике (экскаваторы, краны) с использованием полимерных колодок (DIN 3015).
- Пищевая промышленность: Соединение шлангов на линиях розлива и транспортировки продуктов. Требуются хомуты из нержавеющей стали AISI 304/316, устойчивые к моющим средствам.
- Вентиляция и аспирация: Крепление воздуховодов большого диаметра спиральными и ленточными хомутами.
Инженеры-конструкторы учитывают коэффициент теплового расширения шлангов. Для систем с сильными перепадами температур (интеркулеры) рекомендуются пружинные хомуты постоянного давления, компенсирующие усадку резины на морозе и расширение при нагреве.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет комплексные поставки крепежных изделий для промышленных предприятий и сервисных центров Санкт-Петербурга и Ленинградской области. Сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями. Оплата товаров производится по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (паспорта, сертификаты соответствия).
Складская программа включает широкий номенклатурный ряд хомутов всех типов (W1–W5) и размеров. Логистическая служба обеспечивает оперативную отгрузку заказов. Возможна поставка продукции оптом (коробками, паллетами) и комплектация сборных заявок под проект. Инженерный отдел предоставляет технические консультации по подбору типа хомута в зависимости от давления в системе и внешних условий. Чтобы рассчитать стоимость заказа, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.
FAQ: Часто задаваемые вопросы
В чем отличие хомутов W1, W2, W4 и W5?
Маркировка W обозначает класс коррозионной стойкости материалов по DIN 3017.
- W1: Полностью из оцинкованной стали (болт, лента, замок). Для сухих помещений.
- W2: Лента и замок из нержавеющей стали (AISI 430), болт — оцинкованный. Самый популярный тип для автопрома.
- W4: Полностью из нержавеющей стали AISI 304 (немагнитная). Для улицы и влажных сред.
- W5: Полностью из кислотостойкой нержавейки AISI 316. Для морской воды и химии.
Как подобрать размер силового хомута?
Силовые хомуты имеют малый диапазон регулировки (обычно 3–5 мм). Размер подбирается строго по наружному диаметру шланга, надетого на штуцер. Необходимо замерить диаметр шланга в свободном состоянии и добавить 1–2 мм на расширение при насадке на штуцер. Выбранный хомут должен иметь рабочий диапазон, в середину которого попадает полученное значение.
Можно ли использовать червячный хомут повторно?
Да, червячные хомуты являются многоразовыми. Однако перед повторным использованием необходимо осмотреть ленту на предмет деформации резьбовой накатки и замок на отсутствие люфтов. Если лента вытянута или болт прокручивается, изделие подлежит утилизации.

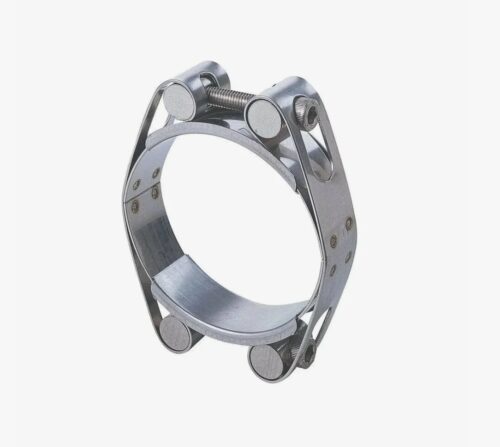

Для чего нужны хомуты с двумя болтами?
Двухболтовые силовые хомуты обеспечивают повышенное усилие обжатия и более равномерное распределение давления по окружности. Они применяются на рукавах больших диаметров (свыше 100 мм) с толстой стенкой, а также в ответственных узлах, где отказ одного болта не должен привести к полной разгерметизации.
