Уплотнение неподвижных соединений: конструкции, материалы, расчёт канавок

Неподвижное (статическое) уплотнение — это герметизация стыка двух деталей, которые не перемещаются друг относительно друга: фланцы, крышки гидроцилиндров, пробки, штуцеры, корпуса редукторов, разъёмы гидроблоков. По статистике сервисных служб гидравлики, до 60% отказов по герметичности приходится именно на статические стыки, и почти всегда причина не в самом кольце, а в геометрии канавки, шероховатости поверхностей или неверно подобранной группе резины.

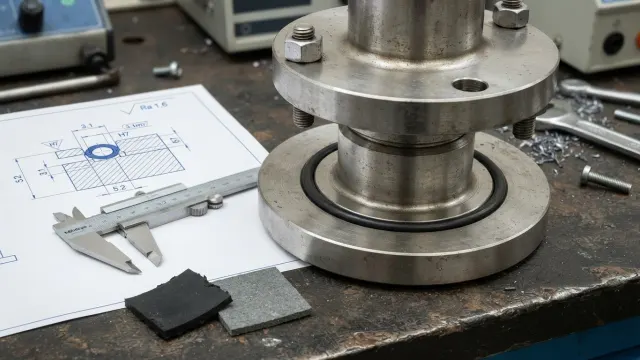

Принцип работы статического уплотнения

Резиновое уплотнение работает как несжимаемая жидкость в замкнутом объёме. При монтаже эластомер деформируется (преднатяг), создавая начальное контактное давление на уплотняемых поверхностях. Далее включается принцип самоуплотнения: рабочее давление среды передаётся через тело кольца на поверхности контакта, и контактное напряжение всегда превышает давление среды на величину преднатяга. Именно поэтому исправное кольцо круглого сечения способно держать 40 МПа, а при установке защитных колец — до 70 МПа.

Ключевые параметры, определяющие работоспособность:

• Степень сжатия (обжатие) — для статики радиальное 15–25%, торцевое 20–30%;
• Коэффициент заполнения канавки — 75–90% (при 100% и нагреве кольцо выдавит, при <70% возможно проворачивание и экструзия);
• Зазор в стыке — под давлением определяет риск экструзии («закусывания») резины;
• Шероховатость — Ra 1,25–2,5 мкм по уплотняемым поверхностям, фаска заходная 15–20°.

Типы уплотнителей неподвижных соединений

Кольца круглого сечения (O-Ring)

Основной рабочий инструмент. В РФ — ГОСТ 9833-73 / ГОСТ 18829-73 (сечения 1,4; 1,9; 2,5; 3,0; 3,6; 4,6; 5,8; 8,5 мм), в импортной технике — ISO 3601 и DIN 3771 (метрический ряд 1,0–8,0 мм) плюс дюймовый ряд AS568. Помните: кольца ГОСТ и ISO невзаимозаменяемы — при ремонте импортного гидрораспределителя установка «похожего» кольца ГОСТ 9833 приводит к неправильному обжатию и течи через 2–3 недели.

Плоские прокладки

Резиновые (ГОСТ 7338-90 — пластины ТМКЩ, МБС), паронитовые (ПОН-Б, ПМБ по ГОСТ 481-80), резинометаллические (уплотнение USIT — шайба с привулканизированной резиновой манжетой) для штуцеров и пробок. Паронит остаётся стандартом для фланцев по ГОСТ 33259-2015 при температурах до 450 °С.

Профильные и формовые уплотнения

Кольца с X-образным (Quad-Ring), П- и Т-образным профилем, шнуры пористой резины по ГОСТ 6467-79 для крышек и люков, а также вулканизированные в кольцо шнуры — незаменимы для крупногабаритных корпусов (диаметр 1,5–3 м), где готовое кольцо изготовить дорого.

Металлические и комбинированные

Спирально-навитые прокладки (СНП по ГОСТ Р 52376-2005), линзовые и овальные металлические уплотнения — для давлений выше 25 МПа и температур свыше 250 °С, где эластомер уже не работает.

Выбор материала: сравнительная таблица

Правило из практики: самая частая и самая дорогая ошибка ремонтников — установка EPDM-кольца в масляную гидравлику. Внешне резина не отличается от NBR, но за 40–60 часов работы в масле И-20А кольцо набухает на 60–150%, теряет прочность и выдавливается в зазор. Всегда маркируйте складские ячейки по группам каучука, а не только по типоразмеру.

Проектирование канавки: цифры, которые надо знать

Геометрия канавки описана в ГОСТ 9833-73 и ГОСТ 22704-77. Практические ориентиры для кольца сечением d₂:

• Радиальное уплотнение (крышка/цилиндр): глубина канавки h = 0,80–0,85·d₂, ширина b = 1,25–1,35·d₂;
• Торцевое уплотнение (фланец): h = 0,70–0,75·d₂, ширина b = 1,3–1,4·d₂; при внутреннем давлении кольцо ставят ближе к внутреннему диаметру фланца;
• Радиусы скругления дна канавки R = 0,2–0,4 мм, стенки под углом 5°;
• Допустимый диаметральный зазор в стыке: до 5 МПа — 0,25 мм; до 10 МПа — 0,15 мм; до 20 МПа — 0,08 мм. Если зазор больше — обязательны защитные (антиэкструзионные) кольца из фторопласта Ф-4 или полиамида ПА-6.

Пример из практики: в гидростанции пресса 32 МПа течь по крышке цилиндра Ø160 мм устранялась заменой кольца трижды. Причина оказалась в разработанной посадке — зазор 0,22 мм. После установки фторопластового защитного кольца толщиной 1,5 мм с стороны, противоположной давлению, узел отработал без замечаний более 4 лет.

Монтаж: 7 правил, снижающих отказы

1. Обезжирить канавку и уплотняемые поверхности, удалить стружку и старый герметик.
2. Проверить фаски 15–20° и притупить острые кромки — резину режет даже заусенец 0,1 мм.
3. Смазать кольцо совместимой средой (для NBR — рабочее масло, для EPDM — силиконовая или глицериновая смазка; литол на EPDM недопустим).
4. Не растягивать кольцо более чем на 5% при надевании на вал — остаточная деформация не восстанавливается.
5. Использовать монтажные конусы и оправки, не применять отвёртку.
6. Крепёж фланца затягивать крест-накрест в 2–3 прохода с контролем момента (для М12 кл. 8.8 — 70–80 Н·м).
7. Соблюдать срок хранения: по ГОСТ 9.026-89 гарантийный срок хранения резиновых уплотнителей из NBR — 5 лет, из FKM — до 10 лет, при 0…+25 °С без доступа света и озона.

Диагностика отказов

• Кольцо сплющено, «затвердело», не восстанавливает форму — тепловое старение / перегрев: сменить группу резины на FKM.
• Оторван «козырёк» на одной стороне — экструзия в зазор: нужны защитные кольца или уменьшение зазора.
• Кольцо разбухло, мягкое, увеличилось в диаметре — химическая несовместимость.
• Спиральный разрыв, диагональные надрезы — ошибка монтажа (скручивание, острые кромки).
• Пузырьки, вспучивание после сброса давления — взрывная декомпрессия в газовых средах: применять кольца низкой газопроницаемости повышенной твёрдости 85–90 Шор А.

Правильно спроектированное статическое уплотнение — это узел, который обслуживают раз в 5–8 лет. Если вы меняете кольца каждый сезон, проблема не в качестве РТИ, а в геометрии или материале.
