Грузовые стропы являются неотъемлемой частью многих производственных и логистических процессов, обеспечивая безопасное перемещение тяжелых грузов. От их надежности напрямую зависит безопасность персонала и сохранность дорогостоящего оборудования. Именно поэтому регулярные испытания стропов на прочность — обязательное требование, регулируемое соответствующими нормами и правилами. Для проведения таких испытаний широко используются специальные стенды.
Назначение и важность испытаний грузовых стропов
Испытания грузовых стропов проводятся с целью определения их фактической несущей способности и выявления возможных дефектов, которые могли возникнуть в процессе эксплуатации или при производстве. Основные причины, по которым проводятся испытания:
- Обеспечение безопасности: Проверка стропов на соответствие заявленным нагрузкам предотвращает аварийные ситуации, связанные с разрывом стропов при подъеме и перемещении грузов.
- Контроль качества: Испытания подтверждают, что строп соответствует установленным стандартам и требованиям производителя.
- Определение остаточного ресурса: Регулярные испытания позволяют оценить степень износа стропа и определить, пригоден ли он к дальнейшей эксплуатации.
- Предотвращение аварий: Обнаружение скрытых дефектов, таких как расслоения, истирание, повреждение нитей или звеньев, до момента их критического проявления.

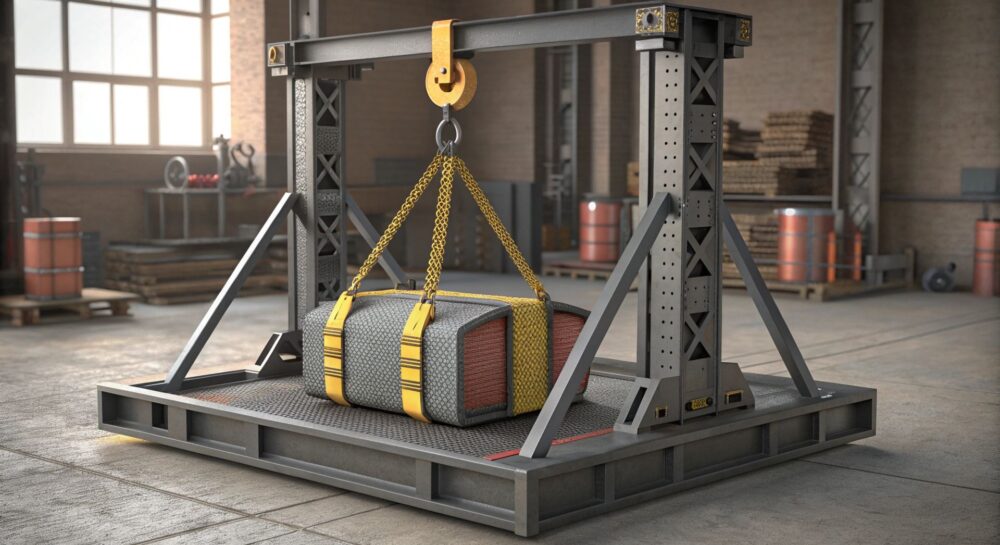

Устройство стендов для испытания грузовых стропов
Стенды для испытания грузовых стропов представляют собой сложное механическое оборудование, предназначенное для приложения контролируемой нагрузки к испытываемому изделию. Несмотря на разнообразие конструктивных решений, большинство стендов имеют общие ключевые компоненты:
Продукция в наличии и под заказ
У нас вы найдете |
Отправьте вашу заявку
Не нашли нужный товар или нужна консультация? Оставьте заявку, и наш менеджер свяжется с вами для уточнения деталей заказа.
А еще у нас на складе
Основные элементы конструкции
- Силовая рама (рама нагрузки): Это несущая конструкция стенда, способная выдерживать значительные усилия, возникающие в процессе испытаний. Рама обеспечивает жесткость и стабильность системы.
- Система приложения нагрузки: Чаще всего это гидравлический или электромеханический привод, который посредством штока или другого исполнительного механизма создает растягивающее усилие.
- Гидравлические системы: Обладают высокой точностью и мощностью, позволяют плавно регулировать нагрузку. Включают в себя гидроцилиндр, насосную станцию, манометр для контроля давления (а следовательно, и нагрузки).
- Электромеханические системы: Используют электродвигатели для привода винтовой пары или зубчатой рейки, обеспечивая контролируемое перемещение и приложение нагрузки.
- Зажимные устройства (захваты): Специальные приспособления, надежно фиксирующие концы испытываемого стропа. Тип зажимных устройств зависит от материала и конструкции стропа:
- Для текстильных стропов (ленточных, круглопрядных) используются специальные клиновые или зажимные захваты, предотвращающие проскальзывание и повреждение ленты.
- Для цепных стропов применяются крюки, звенья или специальные захваты, соответствующие конфигурации цепей.
- Измерительные приборы:
- Силоизмеритель (датчик силы): Ключевой элемент, точно измеряющий приложенную нагрузку. Силоизмерители бывают тензометрическими, гидравлическими или электромеханическими. Показания выводятся на цифровой дисплей.
- Измеритель удлинения (опционально): Некоторые стенды оснащаются датчиками для фиксации относительного и абсолютного удлинения стропа под нагрузкой.
- Манометр (для гидравлических стендов): Отображает давление в гидросистеме, которое пересчитывается в приложенную силу.
- Система управления: Электронная или механическая система, позволяющая оператору управлять процессом нагружения, устанавливать предельную нагрузку, контролировать скорость и фиксировать результаты.
- Система безопасности: Включает в себя аварийные выключатели, защитные кожухи, системы блокировки, предотвращающие травмы персонала и повреждение оборудования.
Принцип работы стенда
- Подготовка: Испытываемый строп надежно закрепляется в зажимных устройствах стенда.
- Нагружение: Оператор с помощью системы управления постепенно увеличивает нагрузку, прикладываемую к стропу. Скорость нагружения и максимальное значение устанавливаются в соответствии с нормативными требованиями и типом испытываемого стропа.
- Контроль: Силоизмеритель непрерывно фиксирует приложенную нагрузку. Наблюдается за состоянием стропа на предмет видимых повреждений.
- Выдержка: При достижении требуемой испытательной нагрузки (обычно 1,25—3 кратной рабочей нагрузки, в зависимости от типа стропа и стандартов) нагрузка выдерживается в течение определенного времени (например, 1-10 минут).
- Снятие нагрузки: Нагрузка плавно снимается.
- Осмотр: После снятия нагрузки строп тщательно осматривается на предмет остаточных деформаций, повреждений волокон, разрывов, истираний и других дефектов.
- Регистрация: Результаты испытаний (приложенная нагрузка, время выдержки, наличие/отсутствие повреждений) фиксируются в журнале испытаний или протоколе.
Применение стендов для испытания грузовых стропов
Стенды для испытания грузовых стропов применяются в различных отраслях и организациях:
- Производители стропов: Для контроля качества выпускаемой продукции, подтверждения соответствия стандартам и проведения сертификационных испытаний.
- Испытательные лаборатории: Специализированные организации, предоставляющие услуги по испытанию грузозахватных приспособлений для сторонних компаний.
- Предприятия, эксплуатирующие грузоподъемное оборудование: Для проведения периодических (например, ежегодных) испытаний стропов, находящихся в эксплуатации, с целью подтверждения их безопасности. К таким предприятиям относятся:
- Строительные организации
- Производственные предприятия (металлургические заводы, машиностроительные комплексы)
- Логистические центры и складские комплексы
- Порты и терминалы
- Энергетические компании
Типы испытываемых стропов
С помощью специальных стендов могут испытываться различные виды грузовых стропов:
- Текстильные стропы:
- Ленточные стропы: Плоские или кольцевые ленты из полиэстера, полиамида или полипропилена.
- Круглопрядные стропы: Состоят из сердцевины (множество параллельных нитей), заключенной в защитный чехол.
- Цепные стропы: Изготавливаются из высокопрочных стальных цепей.
- Канатные стропы: Изготавливаются из стальных канатов.
Требования к проведению испытаний
Проведение испытаний грузовых стропов должно осуществляться в строгом соответствии с действующими нормативными документами (например, правила промышленной безопасности, ГОСТы). Ключевые требования включают:
- Квалифицированный персонал: Испытания проводятся только обученными и аттестованными специалистами.
- Исправность оборудования: Стенд должен быть поверен, откалиброван и находиться в исправном состоянии.
- Правильность выбора нагрузки: Испытательная нагрузка должна соответствовать нормативным требованиям и не превышать допустимые значения.
- Протоколирование: Все результаты испытаний должны быть надлежащим образом задокументированы.
- Маркировка: Стропы, прошедшие испытания и признанные годными к эксплуатации, должны иметь соответствующую маркировку (например, бирку с указанием испытательной нагрузки, даты испытания и подписи ответственного лица).
Использование надежных и точно откалиброванных стендов для испытания грузовых стропов — это не просто формальность, а критически важный элемент обеспечения безопасности на производстве и предотвращения дорогостоящих инцидентов. Регулярная проверка и поддержание грузозахватных приспособлений в надлежащем состоянии являются залогом безаварийной работы.
