Фитинги для рукавов высокого давления (РВД) представляют собой специализированные соединительные элементы, предназначенные для оконцевания гибких трубопроводов и их герметичного присоединения к гидравлическим узлам машин и механизмов. Конструктивно изделие состоит из ниппеля с ответной частью (резьба, фланец, штуцер) и хвостовика, который вставляется в рукав, а также обжимной муфты (гильзы), обеспечивающей фиксацию сборки.
Основное функциональное назначение данной арматуры — интеграция гибких магистралей в жесткую гидравлическую схему для передачи рабочей жидкости под давлением от 5,0 до 50,0 МПа. Инженерная задача, решаемая применением качественной арматуры, заключается в обеспечении надежной герметизации стыков в условиях интенсивной вибрации, гидроударов и температурных деформаций, предотвращая утечки масла и аварийную разгерметизацию системы.
Классификация и технические характеристики: фитинги для РВД
Производство соединительной арматуры осуществляется методом механической обработки на токарных автоматах с ЧПУ или методом холодной высадки. Материалом служат конструкционные углеродистые стали (сталь 20, 35, 45) или нержавеющие стали (AISI 304/316) для агрессивных сред. Для защиты от коррозии углеродистая сталь подвергается гальваническому цинкованию с последующей пассивацией (толщина покрытия 8–15 мкм).
Стандарты и типы уплотнений

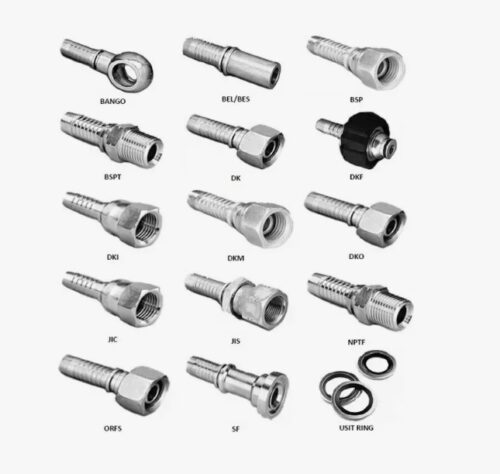

Номенклатура фитингов регламентируется международными стандартами DIN, SAE, ISO, BS, а также отечественными ГОСТ. Основные различия заключаются в типе резьбы и геометрии уплотнительной поверхности:
- DK (Русский стандарт): Метрическая резьба (ГОСТ 24705-2004). Уплотнение сферическим ниппелем («яблоком») в конус ответной части 24°, 37° или 60°.
- DKO (DIN 20066): Метрическая резьба. Уплотнение конусом 24° с интегрированным резиновым кольцом (O-ring). Делится на легкую (L) и тяжелую (S) серии.
- BSP (BS 5200): Трубная цилиндрическая резьба. Уплотнение конусом 60°.
- JIC (SAE J514): Дюймовая резьба UN/UNF. Уплотнение обратным конусом 74°.
- ORFS (SAE J1453): Дюймовая резьба. Плоское торцевое уплотнение с резиновым кольцом.
- SFL / SFS (SAE J518): Фланцевые соединения (Code 61 / Code 62) для сверхвысоких давлений. Бесрезьбовая фиксация скобами.
Сравнительный анализ стандартов
| Стандарт | Тип резьбы | Угол конуса уплотнения | Наличие O-ring | Применяемость |
|---|---|---|---|---|
| DK | Метрическая | Сфера (универсальный) | Нет | Отечественная техника, старое оборудование |
| DKOL / DKOS | Метрическая | 24° | Да | Современная евро-техника, станки |
| BSP | Дюймовая (G) | 60° | Возможна | Английская/Азиатская техника, краны |
| JIC | Дюймовая (UNF) | 74° | Нет | Американская техника (CAT, John Deere) |
| ORFS | Дюймовая (UNF) | Плоский торец | Да | Тяжелая карьерная техника, вибронагруженные узлы |
Важно: При идентификации фитингов недопустимо полагаться только на визуальное сходство. Резьбы BSP и NPT имеют одинаковый диаметр, но разный угол профиля и шаг. Попытка силового свинчивания несовместимых стандартов приводит к разрушению витков и потере герметичности узла.
Конструктивные особенности и сферы применения
Выбор конкретного типа арматуры диктуется конструкцией портов оборудования и условиями эксплуатации. Фитинги для РВД различаются по способу монтажа на рукав:
- Стандартная серия: Предназначена для рукавов 1SN, 2SN. Опрессовка производится без снятия наружного слоя резины.
- Серия Interlock: Используется для навивочных рукавов 4SH, R13, R15. Требует снятия наружного и внутреннего слоя резины (skive). Конструкция обеспечивает механическое зацепление муфты и ниппеля с металлокордом, что критично при давлениях свыше 35,0 МПа.
Применяемые уплотнения
Эластомерные элементы (кольца круглого сечения) в фитингах DKO, ORFS, SFL изготавливаются из:
- NBR (Нитрил): Стандартное исполнение. Диапазон температур -40°С до +100°С.
- FKM (Витон): Для высоких температур (до +200°С) и агрессивных сред.
- EPDM: Для тормозных жидкостей и пара (не совместим с минеральными маслами).
Основные отрасли применения охватывают весь спектр промышленного производства:
- Мобильная гидравлика: Экскаваторы, бульдозеры, краны (стандарты JIC, ORFS, SFS).
- Станкостроение: Прессовое оборудование, термопластавтоматы (стандарты DKO, BSP).
- Сельское хозяйство: Тракторы и комбайны (стандарты DK, BSP).
- Судостроение: Рулевые машины и палубное оборудование (требования РМРС).
Условия сотрудничества и поставок
Компания «РезиноМир» специализируется на оптовых поставках и производстве гидравлических компонентов для промышленных предприятий Санкт-Петербурга и Ленинградской области. Мы работаем с юридическими лицами и индивидуальными предпринимателями. Все расчеты производятся по безналичной системе оплаты с предоставлением полного пакета бухгалтерских документов (УПД, счета-фактуры, паспорта качества).
Складская программа включает широкий ассортимент фитингов всех основных стандартов (DK, DKO, BSP, JIC, ORFS, NPT, фланцы) для рукавов диаметром от 6 мм до 50 мм. Возможна отгрузка комплектующих для самостоятельной сборки или изготовление готовых рукавов под заказ по техническому заданию (ТЗ) или образцам клиента. Мы предлагаем рассчитать стоимость партии индивидуально, исходя из объема закупки и специфики изделий. Логистическая служба обеспечивает доставку транспортными компаниями по региону или подготовку груза к самовывозу. Для получения консультации инженера, уточнения актуальной цены и наличия позиций, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40. Если вашему производству необходимо купить в СПб сертифицированную арматуру с гарантией соответствия стандартам, специалисты компании обеспечат профессиональный подбор.
FAQ: Часто задаваемые вопросы
1. Как определить тип резьбы на старом фитинге без маркировки?
Для точной идентификации необходимы штангенциркуль и набор резьбовых шаблонов (резьбомер). Сначала измеряется наружный диаметр резьбы (для штуцера) или внутренний (для гайки). Затем резьбомером определяется шаг (метрическая) или количество ниток на дюйм (дюймовая). Полученные данные сопоставляются с таблицами стандартов DIN/SAE/BSP. Также важно оценить тип уплотнительной поверхности (конус, сфера, плоский торец).
2. В чем разница между фитингами 0°, 45° и 90°?
Это угол изгиба металлической части фитинга (ниппеля). Прямые фитинги (0°) используются для линейного соединения. Угловые фитинги (45° и 90°) применяются для монтажа в ограниченном пространстве, чтобы исключить недопустимый радиус изгиба самого рукава, который приводит к залому и преждевременному износу.
3. Можно ли повторно использовать фитинги для РВД?
Фитинги, предназначенные для опрессовки, являются одноразовыми изделиями. В процессе обжима металл муфты и хвостовика подвергается необратимой пластической деформации. Попытка повторного использования демонтированного фитинга не обеспечит надежного удержания рукава и герметичности, что создает высокий риск аварии. Допускается только повторное использование многоразовых фитингов (ремонтных), имеющих резьбовое соединение с рукавом, но они имеют ограниченный диапазон давлений.
4. Что такое «размер под ключ» и почему он важен?
Размер под ключ (S) — это расстояние между параллельными гранями шестигранника гайки или корпуса фитинга. Он определяет инструмент, необходимый для монтажа. В разных стандартах (например, DK и DKO) при одинаковой резьбе размер под ключ может отличаться. Это следует учитывать при комплектации сервисных наборов и проектировании узлов с плотной компоновкой.
