Фитинги JIS и JIC

Фильтр
Фитинг
Наименование
Наличие
Цена
Кол-во
Действия
JIS М 30х1,5 (20 мм)
Скидка -20%
7 дней
Первоначальная цена составляла 119,94 ₽.Текущая цена: 95,95 ₽./ шт
Под заказ
JIS М 12х1,5 (6 мм)
Скидка -23%
7 дней
Первоначальная цена составляла 42,02 ₽.Текущая цена: 32,32 ₽./ шт
Под заказ
JIS М 18х1,5 (6 мм)
Скидка -20%
7 дней
Первоначальная цена составляла 126,95 ₽.Текущая цена: 101,56 ₽./ шт
Под заказ
JIS М 24х1,5 (12 мм)
Скидка -23%
7 дней
Первоначальная цена составляла 61,71 ₽.Текущая цена: 47,47 ₽./ шт
Под заказ
JIS М 20х1,5 (10 мм)
Скидка -20%
7 дней
Первоначальная цена составляла 63,13 ₽.Текущая цена: 50,50 ₽./ шт
Под заказ
JIS М 14х1,5 (6 мм)
Скидка -26%
7 дней
Первоначальная цена составляла 35,45 ₽.Текущая цена: 26,26 ₽./ шт
Под заказ
JIS М 48х2.0 (32 мм)
Скидка -17%
7 дней
Первоначальная цена составляла 729,32 ₽.Текущая цена: 607,77 ₽./ шт
Под заказ
JIS М 16х1,5 (8 мм)
Скидка -20%
7 дней
Первоначальная цена составляла 63,13 ₽.Текущая цена: 50,50 ₽./ шт
Под заказ
JIS М 27х1,5 (16 мм)
Скидка -20%
7 дней
Первоначальная цена составляла 64,39 ₽.Текущая цена: 51,51 ₽./ шт
Под заказ
JIC 1.1/16 90 (25 мм)
Скидка -20%
7 дней
Первоначальная цена составляла 283,13 ₽.Текущая цена: 226,50 ₽./ шт
Под заказ

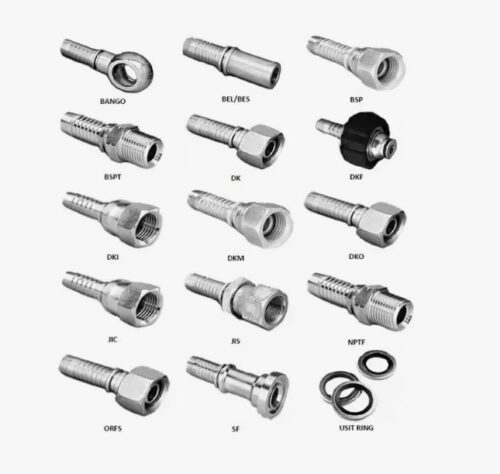

JIC 3/4 (8 мм)
Скидка -26%
10 шт
Первоначальная цена составляла 37,50 ₽.Текущая цена: 27,78 ₽./ шт
Под заказ
JIS М 12х1,5 Ш (6 мм)
Скидка -23%
7 дней
Первоначальная цена составляла 43,33 ₽.Текущая цена: 33,33 ₽./ шт
Под заказ
JIC 7/16 Ш (6 мм)
Скидка -26%
11 шт
Первоначальная цена составляла 32,72 ₽.Текущая цена: 24,24 ₽./ шт
Под заказ
JIC 1/2 Ш (6 мм)
Скидка -23%
24 шт
Первоначальная цена составляла 39,39 ₽.Текущая цена: 30,30 ₽./ шт
Под заказ
JIC 1/2 (6 мм)
Скидка -23%
21 шт
Первоначальная цена составляла 41,88 ₽.Текущая цена: 32,22 ₽./ шт
Под заказ
JIC 9/16 (10 мм)
Скидка -26%
31 шт
Первоначальная цена составляла 30,00 ₽.Текущая цена: 22,22 ₽./ шт
Под заказ
JIS 1/4 45 (6 мм)
Скидка -23%
5 шт
Первоначальная цена составляла 50,81 ₽.Текущая цена: 39,09 ₽./ шт
Под заказ
JIC 3/4 Ш (12 мм)
Скидка -23%
11 шт
Первоначальная цена составляла 51,99 ₽.Текущая цена: 40,00 ₽./ шт
Под заказ
JIC 9/16 Ш (6 мм)
Скидка -23%
11 шт
Первоначальная цена составляла 43,33 ₽.Текущая цена: 33,33 ₽./ шт
Под заказ
JIC 7/16 (6 мм)
Скидка -23%
17 шт
Первоначальная цена составляла 54,49 ₽.Текущая цена: 41,92 ₽./ шт
Под заказ

Фитинги стандартов JIS (Japanese Industrial Standard) и JIC (Joint Industry Council) представляют собой категорию соединительной арматуры для рукавов высокого давления (РВД), разработанную для обслуживания гидравлических систем спецтехники американского и азиатского производства. Конструктивной основой данных изделий является реализация уплотнения по принципу «металл-по-металлу» через коническое сопряжение, что исключает необходимость применения эластомерных прокладок в базовых модификациях.

Функциональное назначение фитингов заключается в интеграции гибких трубопроводов в гидросхемы экскаваторов, погрузчиков и промышленного оборудования марок Komatsu, Toyota, Caterpillar, Hitachi. Основная инженерная задача, решаемая применением данных стандартов — обеспечение герметичности соединений в условиях высоких вибрационных нагрузок и давлений до 42 МПа, где метрические стандарты DIN или трубные BSP не обеспечивают совместимости с портами агрегатов.

Технические характеристики и стандарты на фитинги JIS и JIC

Производство соединительной арматуры осуществляется методом холодной высадки или механической обработки на токарных автоматах с ЧПУ из конструкционных сталей марок 11SMnPb30 (аналог А12) или нержавеющих сплавов AISI 316. Для углеродистых сталей обязательно гальваническое цинкование с пассивацией, обеспечивающее стойкость к соляному туману до 96–120 часов.

Нормативная база для стандарта JIC опирается на американский стандарт SAE J514 и ISO 8434-2.
Ключевые параметры JIC:

  • Резьба: Дюймовая унифицированная мелкая (UNF/UN) с углом профиля 60°.
  • Тип уплотнения: Обратный конус с углом 37° (полный угол раскрытия конуса 74°).
  • Класс точности резьбы: 2A (наружная) и 2B (внутренняя).

Нормативная база для стандарта JIS определяется японским промышленным стандартом JIS B 8363.
Ключевые параметры JIS:

  • Тип уплотнения: Преимущественно обратный конус 60°.
  • Модификации:
    1. JIS Komatsu: Использует метрическую резьбу (Metric Fine) и обратный конус 60°.
    2. JIS Toyota: Использует трубную цилиндрическую резьбу (BSP) и обратный конус 60°.

Сравнительный анализ и идентификация

Главная проблема при подборе — визуальное сходство различных стандартов. Ошибочная идентификация приводит к повреждению резьбы и утечкам рабочей жидкости.

Ниже приведена таблица различий основных параметров:

Параметр JIC (SAE J514) JIS (Komatsu) JIS (Toyota)
Тип резьбы UNF (Дюймовая) Metric (Метрическая) BSP (Трубная)
Угол конуса уплотнения 37° (74°) 60° (Инвертированный) 60° (Инвертированный)
Угол профиля резьбы 60° 60° 55°
Пример обозначения 7/16″-20 UNF M22x1.5 G 1/2″
Рабочее давление (max) 35–42 МПа 21–35 МПа 25–35 МПа

Важно: Попытка соединить фитинг JIC (угол 37°) с портом SAE 45° (угол 45°), используемым в холодильном оборудовании и топливных системах, недопустима. Несмотря на совпадение шага резьбы UNF, разница углов конуса приведет к линейному контакту вместо плоскостного, что вызовет деформацию металла и потерю герметичности.

Сферы промышленного применения

Фитинги JIS и JIC используются для ремонта и производства РВД, устанавливаемых на импортную технику. Выбор конкретного типа зависит от бренда производителя оборудования.

Основные отрасли применения:

  • Горнодобывающая промышленность: Карьерные экскаваторы и самосвалы (Komatsu, Hitachi, Caterpillar), где используются высокие потоки и давления.
  • Складская логистика: Вилочные погрузчики (Toyota, TCM, Nissan). Фитинги JIS Toyota являются стандартом для гидравлики подъема мачт.
  • Нефтегазовый сектор: Буровые установки американского производства, использующие стандарт JIC для всей трубной обвязки.
  • Судостроение: Вспомогательные механизмы на судах азиатской постройки.

Для обеспечения надежности узла в условиях динамических нагрузок рекомендуется контролировать момент затяжки динамометрическим ключом. Для резьбы 7/16″-20 UNF (JIC) рекомендуемый момент составляет 15–16 Н·м, для M22x1.5 (JIS) — 60–70 Н·м.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» осуществляет поставки гидравлических комплектующих для промышленных предприятий и сервисных станций Санкт-Петербурга и Ленинградской области. Сотрудничество ведется исключительно с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету с предоставлением полного пакета документов (УПД, сертификаты).

Логистическая структура компании обеспечивает оперативную отгрузку заказов со склада в регионе. В наличии поддерживается номенклатура фитингов прямой, угловой (45° и 90°) конфигурации, а также штуцеров с наружной и внутренней резьбой. Возможна поставка продукции оптом и формирование складских запасов под потребности конкретного парка техники. Технический отдел предлагает консультации по идентификации резьб и подбору аналогов. Чтобы рассчитать стоимость партии или уточнить наличие позиций, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться по телефону +7 (812) 223-43-40.

FAQ: Часто задаваемые вопросы

В чем отличие фитинга JIS Komatsu от стандарта DK (русский/немецкий)?
Оба фитинга могут иметь метрическую резьбу (например, M22x1.5). Однако стандарт DK (ГОСТ) обычно подразумевает сферический ниппель («яблоко») или конус 24°, в то время как JIS Komatsu строго регламентирует наличие обратного конуса 60°. Соединение этих типов невозможно без переходников, так как не будет обеспечена площадь прилегания для герметизации.

Нужно ли использовать ФУМ-ленту или герметик для фитингов JIC/JIS?
Нет. Герметизация в стандартах JIC и JIS происходит за счет плотного контакта конических поверхностей («сухой стык»). Резьба выполняет только функцию создания осевого усилия. Нанесение уплотнительных лент на резьбу нарушает геометрию посадки, искажает показания момента затяжки и может привести к попаданию фрагментов ленты в гидросистему, что вызовет отказ клапанов.

Как определить фитинг JIC, если нет маркировки?
Необходимо измерить наружный диаметр резьбы штангенциркулем и посчитать количество витков на дюйм (TPI) с помощью резьбомера. Также следует проверить угол конуса. Характерной особенностью JIC является угол 37°. Если угол составляет 45° при той же резьбе — это фитинг стандарта SAE 45° (для хладагентов/топлива).

Взаимозаменяемы ли фитинги JIS Toyota и BSP?
Резьба у них идентичная (трубная цилиндрическая G), однако геометрия уплотнения различается. Стандартный фитинг BSP (BSPP) имеет конус 60°, но часто требует уплотнительного кольца или имеет другую ширину уплотнительной поверхности. Фитинг JIS Toyota спроектирован под специфический обратный конус 60° без уплотнительных колец. Для гарантии герметичности рекомендуется использовать специализированные фитинги JIS.
