Манжеты КИД
Показаны все результаты (7)Цены: по возрастанию
Эластичные уплотнительные элементы, входящие в конструкцию клапанов избыточного давления (КИД), представляют собой специализированные резинотехнические изделия (РТИ), отвечающие за герметичность запорного механизма. Данные компоненты устанавливаются непосредственно на тарель или корпус клапана и обеспечивают плотное прилегание затвора к седлу, предотвращая неконтролируемый переток газовой среды.
Функциональное назначение изделий заключается в автоматическом поддержании заданного перепада давления в вентиляционных системах, гермокабинах и защитных сооружениях гражданской обороны. Основная инженерная задача, решаемая применением данных манжет — обеспечение полной изоляции внутреннего объема помещения от внешней среды при закрытом положении клапана, а также гашение вибраций и ударов тарели при срабатывании устройства.
Технические характеристики и производство категории Манжеты КИД

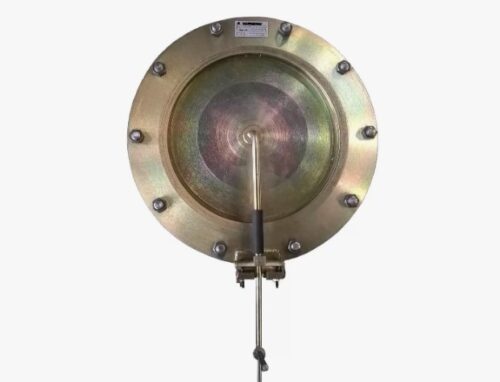

Уплотнители для клапанов избыточного давления проектируются с учетом специфических требований к геометрии и физико-механическим свойствам материала. Манжеты КИД имеют сложный профиль сечения, адаптированный под конкретный типоразмер клапана (например, КИД-100, КИД-150, КИД-200), где цифровой индекс обозначает условный проход в миллиметрах.
Технология изготовления
Производственный процесс базируется на методе высокотемпературной вулканизации (компрессионного формования) в металлических пресс-формах. Технология обеспечивает монолитность структуры изделия, отсутствие воздушных включений и высокую точность размеров, необходимую для безупречной посадки в монтажные пазы. После формования изделия проходят этап снятия облоя и термостатирования для стабилизации эластичных свойств.
Применяемые материалы
Выбор эластомера зависит от условий эксплуатации вентиляционной системы и состава газовой среды.
- Морозостойкие резины (на основе изопреновых или нитрильных каучуков). Применяются для клапанов, устанавливаемых в неотапливаемых тамбурах или наружных контурах. Рабочий диапазон: от -50°С до +80°С.
- Маслобензостойкие смеси (NBR). Используются в промышленных цехах, где в воздухе присутствуют пары масел или углеводородов.
- Этилен-пропиленовые каучуки (EPDM). Характеризуются высокой стойкостью к озону, ультрафиолету и естественному старению, что критично для систем с длительным сроком службы без обслуживания.
Твердость манжет варьируется в диапазоне 50–70 единиц по Шору А. Сниженная твердость (по сравнению с гидравлическими уплотнениями) необходима для обеспечения герметичности при малых усилиях прижима, характерных для аэродинамических клапанов.
Спецификация и сферы применения
Геометрические параметры манжет строго привязаны к номенклатуре клапанов серии КИД. Изделия классифицируются по диаметру условного прохода (Dy) и профилю сечения.
Сравнительные характеристики материалов для различных условий эксплуатации:
| Тип эластомера | Маркировка (ISO) | Стойкость к озону | Маслостойкость | Температурный минимум |
|---|---|---|---|---|
| Резина ТМКЩ | SBR/EPDM | Средняя | Низкая | -45°С |
| Нитрил | NBR | Низкая | Высокая | -30°С |
| Атмосферостойкая | EPDM | Высокая | Отсутствует | -50°С |
| Силикон | VMQ | Отличная | Низкая | -60°С |
Уплотнители интегрируются в системы жизнеобеспечения и промышленной вентиляции.
Основные отрасли применения:
- Гражданская оборона и ЧС: Герметизация клапанов в убежищах, бункерах, защитных сооружениях АЭС.
- Химическая промышленность: Системы аварийного сброса давления в реакторных залах и лабораториях.
- Судостроение: Вентиляционные системы герметичных отсеков судов и морских платформ.
- Промышленная вентиляция: Уплотнение обратных клапанов в системах аспирации и пневмотранспорта.
Важно: При замене манжеты в клапанах старого образца необходимо проверять состояние посадочной поверхности тарели. Наличие коррозии или механических повреждений металла приведет к быстрому износу новой резины и нарушению герметичности, даже при использовании качественного РТИ.
Эксплуатационные требования
Регламент обслуживания клапанов предусматривает периодическую проверку эластичности манжеты. Потеря эластичности, появление трещин или остаточная деформация являются основанием для немедленной замены изделия. Монтаж производится без использования острых инструментов во избежание повреждения уплотнительной кромки.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет поставки специализированных резинотехнических изделий для систем вентиляции и безопасности на предприятия Санкт-Петербурга и Ленинградской области. Работа ведется исключительно в сегменте B2B: сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Финансовые операции проводятся по безналичному расчету с предоставлением полного комплекта закрывающих документов.
Складская программа включает ремкомплекты и отдельные манжеты для наиболее распространенных типоразмеров клапанов (КИД-100, КИД-150 и др.). Возможна поставка продукции оптом, а также изготовление партий под заказ по образцам или чертежам для нестандартного оборудования. Для получения консультации инженера, уточнения наличия позиций или чтобы рассчитать стоимость партии, используйте контакты: +7 (812) 223-43-40 spb@rti-land.ru.
Логистическая служба компании организует оперативную отгрузку товаров и доставку до терминалов транспортных компаний. На все изделия предоставляется гарантия соответствия техническим условиям и стандартам.
FAQ: Часто задаваемые вопросы
1. Как определить типоразмер манжеты для клапана КИД?
Типоразмер манжеты соответствует маркировке самого клапана. Если маркировка на корпусе клапана не читается, необходимо измерить диаметр проходного сечения патрубка или посадочный диаметр тарели. Например, для клапана с проходом 100 мм требуется манжета КИД-100. Важно также учитывать профиль сечения, так как разные производители клапанов могут использовать отличные конфигурации пазов.
2. Какой срок службы у резиновых манжет КИД?
Срок службы зависит от условий эксплуатации и материала. Для стандартных резин при отсутствии прямого солнечного света и контакта с агрессивными химикатами срок службы составляет 5–7 лет. В условиях повышенного содержания озона или при экстремальных температурах ресурс может сокращаться до 3 лет. Рекомендуется проводить визуальный осмотр состояния резины не реже одного раза в год.
3. Можно ли изготовить манжету из силикона вместо резины?
Да, изготовление манжет из силиконовых смесей (VMQ) возможно и целесообразно для условий с повышенными температурами (до +200°С) или требованиями к химической инертности. Силикон обладает отличной стойкостью к старению, однако имеет меньшую механическую прочность на разрыв по сравнению с черной резиной, что следует учитывать при проектировании узла.
4. Подходят ли данные манжеты для герметических клапанов (ГК)?
Манжеты для клапанов избыточного давления (КИД) и герметических клапанов (ГК) имеют разное назначение и конструкцию. ГК обычно оснащаются уплотнителями из более мягкой резины с другим профилем для обеспечения полной газонепроницаемости при ручном или электроприводном запирании. Взаимозаменяемость между ними, как правило, отсутствует. Необходимо заказывать изделие строго под тип арматуры.
