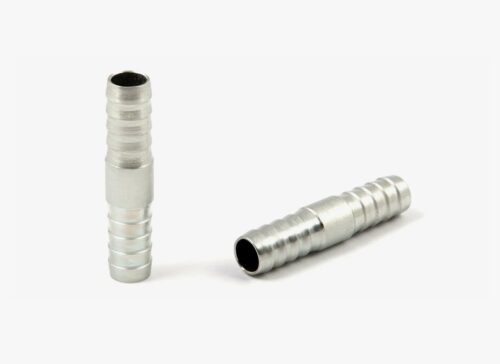

Соединения Ёлочка оцинковка представляют собой фитинги для быстрого монтажа гибких шлангов и трубок без использования дополнительного инструмента. Конструкция основана на коническом штуцере с кольцевыми зубцами, которые при вкручивании врезаются во внутреннюю поверхность шланга, обеспечивая механическую фиксацию и герметичность. Оцинкованное покрытие защищает основной металл от коррозии, расширяя область применения в условиях повышенной влажности и агрессивных сред. Компания «Резиномир» в Санкт-Петербурге осуществляет поставки данных соединений в широком типоразмерном ряде. Для технической консультации и подбора можно обратиться по контактам: +7 (812) 223-43-40, spb@rti-land.ru.
Конструкция и технология производства соединений Ёлочка оцинковка
Соединения типа «Ёлочка» с оцинкованным покрытием изготавливаются с учетом требований к механической прочности и коррозионной стойкости. Конструкция оптимизирована для многократного монтажа/демонтажа без потери герметичности.
Материалы и методы изготовления
Основной материал — углеродистая сталь марки Ст3 или 20. После механической обработки изделия проходят процесс горячего или электрохимического цинкования по ГОСТ 9.307-89. Толщина цинкового покрытия составляет 15-40 мкм, что обеспечивает:
- Защиту от атмосферной коррозии
- Устойчивость к воздействию слабых кислот и щелочей
- Повышенную износостойкость резьбовых соединений
Технологический процесс включает:
- Токарная обработка заготовок из прутка с формированием конического профиля и зубцов
- Нарезка резьбы (метрическая или трубная) на присоединительной части
- Оцинковка методом горячего погружения или гальваническим способом
- Контроль качества покрытия и резьбовых соединений
Техническое предупреждение: При монтаже соединений Ёлочка на шлангах из полиуретана или ПВХ необходимо предварительно снять внутреннюю фаску на торце шланга под углом 15-20°. Это предотвращает задиры материала при вкручивании и обеспечивает равномерное распределение давления по всей длине зубцов. Для шлангов с внутренним армированием рекомендуется использовать фитинги с увеличенным количеством зубцов (не менее 8-10) для надежной фиксации.
Технические параметры и классификация
Прямого ГОСТ на соединения типа «Ёлочка» не существует. Их производство регулируется техническими условиями (ТУ) предприятий-изготовителей. Основные классификационные признаки:
- Тип присоединительной резьбы:
- Метрическая (M5-M20)
- Трубная цилиндрическая (G1/8-G1)
- Трубная коническая (R1/8-R1/2)
- Диаметр штуцера (посадочный размер):
- От 4 мм до 25 мм (соответствует внутреннему диаметру шланга)
- Конфигурация:
- Прямые штуцеры
- Угловые (90°)
- С накидной гайкой
- Тип покрытия:
- Горячее цинкование
- Гальваническое цинкование
| Тип соединения | Диапазон диаметров штуцера | Тип резьбы | Макс. рабочее давление | Рекомендуемая среда |
|---|---|---|---|---|
| Прямой штуцер | 4-25 мм | M5-M20, G1/8-G1 | 1.6 МПа (16 бар) | Сжатый воздух, вода |
| Угловой штуцер | 6-20 мм | G1/8-G3/4 | 1.0 МПа (10 бар) | Пневмосистемы, гидравлика |
| С накидной гайкой | 8-16 мм | G1/4-G1/2 | 2.5 МПа (25 бар) | Гидросистемы низкого давления |
| С увеличенными зубцами | 10-25 мм | M12-M20 | 1.6 МПа (16 бар) | Армированные шланги |
Области применения и условия поставки
Соединения Ёлочка оцинковка применяются в системах, где требуется быстрое и надежное соединение гибких шлангов с жесткими трубопроводами или оборудованием.
Основные сферы применения:
- Промышленная пневмоавтоматика: Подключение шлангов к пневмоцилиндрам, клапанам и распределителям
- Гидравлические системы низкого давления: Соединение гидравлических линий в станочном оборудовании
- Сельскохозяйственная техника: Системы орошения и опрыскивания
- Строительное оборудование: Подключение шлангов к компрессорам и пневмоинструменту
- Автомобильная промышленность: Вакуумные и топливные системы (при использовании специальных марок стали)
Преимущества оцинкованных соединений:
- Устойчивость к коррозии в условиях повышенной влажности
- Возможность работы с агрессивными средами (при соответствующем выборе материала шланга)
- Быстрый монтаж/демонтаж без специального инструмента
- Совместимость с большинством стандартных гибких шлангов
Условия сотрудничества с компанией «Резиномир»
Компания работает с юридическими лицами и индивидуальными предпринимателями Санкт-Петербурга и Ленинградской области. Основные условия:
- Поставка: Отгрузка стандартных типоразмеров (диаметры 4-25 мм) с метрической и трубной резьбой
- Производство под заказ: Возможно изготовление нестандартных конфигураций по чертежам заказчика, включая специальные покрытия и марки стали
- Объемы: Поставки от штучных изделий до оптовых партий
- Оплата: Безналичный расчет для юридических лиц с полным пакетом документов
Часто задаваемые вопросы (FAQ)
Как правильно подобрать размер соединения Ёлочка?
Ответ: Размер определяется внутренним диаметром шланга. Фитинг должен входить в шланг с небольшим усилием (0.5-1.5 мм натяг). Для армированных шлангов рекомендуется выбирать размер на 0.5 мм меньше внутреннего диаметра шланга.
Можно ли использовать оцинкованные фитинги для питьевой воды?
Ответ: Для питьевой воды рекомендуются фитинги из латуни или нержавеющей стали. Оцинкованные соединения допускаются только для технической воды при условии соответствия покрытия санитарным нормам.
В чем разница между горячим и гальваническим цинкованием?
Ответ: Горячее цинкование обеспечивает более толстое (20-40 мкм) и равномерное покрытие с лучшей коррозионной стойкостью. Гальваническое цинкование (5-15 мкм) дешевле, но менее устойчиво к механическим повреждениям.
Вы изготавливаете соединения Ёлочка из нержавеющей стали?
Ответ: Основной ассортимент — оцинкованные фитинги. Изделия из нержавеющей стали (AISI 304/316) изготавливаются под заказ по техническому заданию.
Как оформить заказ на нестандартные соединения?
Ответ: Необходимо направить на почту spb@rti-land.ru чертеж или эскиз с указанием: диаметра штуцера, типа и размера резьбы, материала, требуемого покрытия, количества. Специалист подготовит коммерческое предложение в течение одного рабочего дня.
