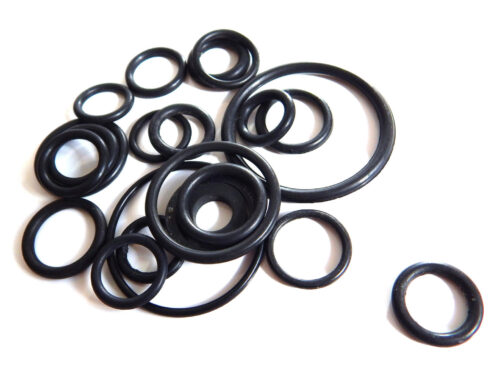

Кольца круглого сечения ОСТ 100980-80
Отображение 1–20 из 143Цены: по возрастанию
Уплотнительные элементы, выполненные в соответствии с отраслевыми стандартами авиационной промышленности, представляют собой класс высокоточных резинотехнических изделий (РТИ). Эти компоненты предназначены для герметизации подвижных (штоки, валы) и неподвижных (фланцы, крышки) соединений в гидравлических, топливных и пневматических системах. Изначально разработанные для аэрокосмической отрасли, данные изделия широко применяются в общепромышленном секторе там, где требуются повышенные эксплуатационные характеристики и точность исполнения.
Функциональное назначение уплотнений заключается в изоляции внутренних полостей агрегатов от внешней среды, предотвращении утечек рабочих жидкостей (масел, топлива, гидрожидкостей) и газов, а также в поддержании заданного давления в замкнутом контуре. Применение изделий данного стандарта решает задачу обеспечения надежности узлов, работающих в условиях вибраций, циклических температурных нагрузок и агрессивных химических сред.
Технические характеристики и параметры Кольца круглого сечения ОСТ 1 00980-80
Нормативный документ ОСТ 1 00980-80 регламентирует конструкцию и размеры уплотнительных колец, применяемых в различных климатических условиях. Отличительной особенностью изделий, произведенных по данному стандарту, являются ужесточенные допуски на геометрические размеры (внутренний диаметр и сечение) по сравнению с общепромышленными аналогами (например, ГОСТ 9833-73). Кольца круглого сечения ОСТ 100980-80 характеризуются высокой точностью посадки, что минимизирует риски протечек при высоких давлениях.
Материаловедение и применяемые смеси
Эксплуатационные свойства уплотнения определяются типом эластомера. Стандарт предусматривает использование специализированных резиновых смесей, обладающих стойкостью к специфическим средам:
- Фторкаучуки (FKM/Viton) — смеси типа ИРП-1287. Используются для работы в маслах, топливах, негорючих гидравлических жидкостях при температурах от -20°С до +250°С. Отличаются высокой химической инертностью и стойкостью к старению.
- Бутадиен-нитрильные каучуки (NBR) — смеси типа В-14, ИРП-1078. Применяются в среде бензина, минеральных масел и воздуха. Рабочий диапазон температур составляет от -60°С до +100°С (для морозостойких марок) или до +130°С (теплостойкие марки).
- Силиконовые резины (VMQ) — смеси на основе силоксана. Предназначены для работы в широком температурном интервале от -60°С до +250°С, обладают диэлектрическими свойствами и стойкостью к озону.
Твердость материала варьируется в диапазоне 70-90 единиц по Шору А, что обеспечивает баланс между эластичностью, необходимой для герметизации при низком давлении, и жесткостью, препятствующей экструзии при высоких нагрузках.
Технологии производства
Изготовление осуществляется методом компрессионного формования (вулканизации) в прецизионных пресс-формах. Технологический процесс включает строгий контроль температурно-временных параметров вулканизации для обеспечения гомогенности структуры материала. После формования изделия проходят этап криогенной обработки или механической доводки для удаления облоя (заусенцев), что критически важно для соблюдения геометрии сечения.
Важно: При монтаже уплотнений на посадочные места с острыми кромками необходимо использовать защитные оправки. Повреждение поверхностного слоя резины глубиной более 0,05 мм может привести к развитию усталостных трещин и разрушению уплотнения под давлением.
Специфика применения и критерии выбора
Инженерный подбор уплотнения базируется на анализе условий эксплуатации: давления, температуры, типа среды и динамики узла. Кольца круглого сечения ОСТ 100980-80 рассчитаны на работу при давлении до 32 МПа в подвижных соединениях и до 50 МПа в неподвижных (с использованием защитных колец).
Сравнительный анализ применяемых материалов поможет определить оптимальный вариант для конкретной задачи:
| Марка резиновой смеси | Тип полимера | Рабочая среда | Мин. температура | Макс. температура |
|---|---|---|---|---|
| ИРП-1287 | Фторкаучук (FKM) | Масла, топливо, гидрожидкости | -20°С | +250°С |
| В-14 | Нитрил (NBR) | Воздух, масло АМГ-10, бензин | -60°С | +100°С |
| НО-68-1 | Нитрил (NBR) | Масла, смазки, топливо | -55°С | +100°С |
| ИРП-1265 | Фторсиликон | Ароматические углеводороды | -60°С | +200°С |
Отраслевая интеграция
Благодаря высоким стандартам качества, данные РТИ востребованы в ответственных узлах промышленного оборудования.
Основные отрасли применения:
- Приборостроение: Герметизация корпусов датчиков и измерительной аппаратуры.
- Гидравлические системы: Уплотнение золотников, клапанов и плунжеров в насосном оборудовании высокого давления.
- Топливная аппаратура: Соединения топливопроводов и форсунок двигателей внутреннего сгорания.
- Химическое машиностроение: Торцевые уплотнения реакторов и емкостей.
При проектировании посадочных мест следует учитывать коэффициент теплового расширения резины, который превышает аналогичный показатель стали примерно в 10 раз. Это требует наличия компенсационных зазоров в канавке, чтобы избежать заклинивания узла при нагреве.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет поставки промышленных уплотнений и РТИ для предприятий Санкт-Петербурга и Ленинградской области. Работа ведется в сегменте B2B: сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Все финансовые операции проводятся по безналичному расчету, что гарантирует прозрачность сделок и наличие полного комплекта закрывающих документов.
Мы предлагаем возможность приобрести продукцию оптом из наличия или оформить заявку на изготовление партий под заказ по специальным требованиям (включая редкие марки смесей и нестандартные размеры). Политика компании направлена на оперативную комплектацию производств: отгрузка складских позиций производится в сжатые сроки. Логистический отдел организует доставку до адреса заказчика или терминала транспортной компании.
Для получения технической консультации, уточнения наличия номенклатуры на складе или чтобы рассчитать стоимость партии, используйте прямые контакты: +7 (812) 223-43-40 spb@rti-land.ru. На все поставляемые изделия распространяется гарантия соответствия нормативной документации при соблюдении правил хранения и монтажа.
FAQ: Часто задаваемые вопросы
1. В чем основное отличие колец по ОСТ 1 00980-80 от ГОСТ 9833-73?
Главное отличие заключается в классе точности и применяемых материалах. ОСТ — это отраслевой стандарт (изначально авиационный), который предъявляет более строгие требования к допускам размеров и чистоте поверхности (отсутствию дефектов). Также ОСТ подразумевает использование специфических резиновых смесей (например, ИРП-1287), которые редко встречаются в стандартных изделиях по ГОСТ. Размеры также могут отличаться, поэтому прямая взаимозаменяемость требует проверки инженером.
2. Как расшифровать обозначение кольца?
Маркировка обычно содержит информацию о типоразмере и группе резины. Например, обозначение может иметь вид 3,6-1,4-1287, где первые цифры указывают на геометрические параметры (внутренний диаметр и сечение), а последние — на марку резиновой смеси (ИРП-1287). Важно сверяться с таблицами стандарта, так как система обозначений может варьироваться в зависимости от редакции документа.
3. Какие требования предъявляются к хранению уплотнительных колец?
РТИ подвержены старению под воздействием ультрафиолета, озона и высоких температур. Хранить кольца необходимо в закрытой упаковке, в помещении с температурой от 0°С до +25°С, на расстоянии не менее 1 метра от отопительных приборов. Не допускается попадание прямых солнечных лучей, контакт с растворителями, маслами (до монтажа) и деформация (растяжение, скручивание) при складировании.
4. Можно ли использовать данные кольца для статического и динамического уплотнения?
Да, Кольца круглого сечения ОСТ 100980-80 универсальны. Однако для динамических соединений (возвратно-поступательное или вращательное движение) требования к чистоте обработки поверхности штока/цилиндра выше (Ra 0,16…0,32 мкм), а допустимые давления ниже, чем для статических (неподвижных) соединений.
