Бандажные и утягивающие шнуры электротехнического назначения представляют собой специализированную группу гибких изоляционных материалов, используемых для механической фиксации (бандажирования) обмоток электрических машин и аппаратов. К данной категории относятся изделия на основе стекловолокна (шнур-чулок ШС) и синтетических полиэфирных нитей (шнур лавсановый ШЛП/ШП). Функциональное назначение компонентов заключается в предотвращении смещения витков обмотки под воздействием электродинамических сил и вибраций, а также в создании дополнительного диэлектрического барьера.
Применение специализированных шнуров решает критическую задачу обеспечения монолитности изоляционной конструкции после пропитки лаками. В отличие от жесткого крепежа, текстильные материалы не повреждают изоляцию проводов при затяжке и компенсируют тепловые расширения узлов, что предотвращает возникновение коротких замыканий и механического износа изоляции в процессе эксплуатации электродвигателей и трансформаторов.
Технические характеристики и виды изделий категории Стеклошнур (полиэфирный шнур)
Номенклатура бандажных материалов разделяется по химическому составу волокон и способу плетения. Технология производства обоих типов изделий основана на методе кручения или плетения на шнуроплетельных машинах, что позволяет получать гибкую структуру с заданным разрывным усилием. Важнейшим технологическим параметром является способность материала к впитыванию пропиточных составов (лаков, компаундов), что обеспечивает создание единой изолирующей системы.

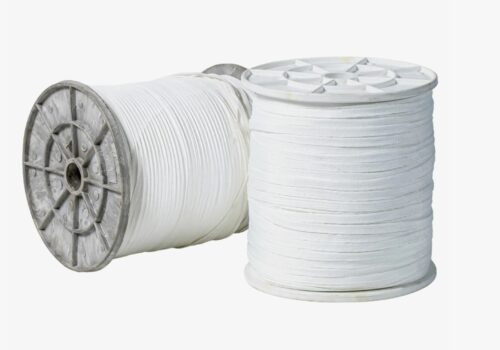

Шнур стеклянный (ШС)
Производится из бесщелочного алюмоборосиликатного стекла (E-стекло) в соответствии с ГОСТ 19170-2001. Конструктивно представляет собой полый «чулок» или крученый шнур. Стекловолокно характеризуется высокой термостойкостью, негорючестью и стойкостью к химическим реагентам.
- Класс нагревостойкости: С (до +200°С и выше, ограничено связующим).
- Разрывная нагрузка: Высокая, но материал обладает малым относительным удлинением (не тянется).
- Применение: Высоковольтные машины, оборудование, работающее в тяжелых температурных режимах.
Шнур полиэфирный (ШЛП, ШП)
Изготавливается из полиэтилентерефталатных (лавсановых) нитей. Ключевой особенностью является высокая эластичность и способность к термоусадке. При нагреве в процессе сушки обмоток полиэфирный шнур усаживается, обеспечивая дополнительное стягивающее усилие на лобовых частях обмотки.
- Класс нагревостойкости: F (до +155°С).
- Эластичность: Высокая, позволяет плотно обтягивать сложные профили.
- Усадка: 10–15% при температуре +150°С.
Сравнительный анализ материалов
Инженерам-технологам при выборе типа бандажа необходимо учитывать температурный класс оборудования и требования к механической прочности.
| Параметр |
Стеклошнур (ШС) |
Полиэфирный шнур (ШЛП/Лавсан) |
| Материал основы |
Стеклонить (алюмоборосиликат) |
Полиэфирная нить (ПЭТФ) |
| Макс. рабочая температура (°С) |
+250 (кратковременно до +400) |
+155 |
| Относительное удлинение |
< 3% (низкое) |
15–20% (высокое) |
| Термоусадка |
Отсутствует |
Присутствует (самозатягивание) |
| Стойкость к истиранию |
Средняя |
Высокая |
| Гигроскопичность |
Низкая (не гниет) |
Низкая |
Важно: При использовании полиэфирного шнура необходимо строго контролировать температуру сушки пропитанной обмотки. Превышение порога в +160°С может привести к размягчению полимера, потере натяжения и ослаблению бандажа, что недопустимо для высокооборотистых машин.
Сферы применения в электромашиностроении
Изделия категории стеклошнур (полиэфирный шнур) являются обязательными расходными материалами при производстве и ремонте электротехнического оборудования. Выбор конкретного типа зависит от класса напряжения и условий эксплуатации агрегата.
Основные отрасли применения:
- Тяговое машиностроение: Бандажирование якорей и полюсных катушек тяговых электродвигателей локомотивов и городского электротранспорта (преимущественно используется стеклошнур из-за высоких температур).
- Общепромышленное производство электродвигателей: Фиксация лобовых частей обмоток статоров асинхронных двигателей (используется усаживающийся полиэфирный шнур).
- Трансформаторостроение: Крепление отводов, стяжка витков сухих трансформаторов.
- Ремонтные предприятия: Восстановление изоляции и механической целостности обмоток после перемотки.
Технология применения подразумевает плотную намотку шнура с последующей пропиткой электроизоляционным лаком (например, МЛ-92, КО-916) и запеканием в печи. В результате образуется твердый монолитный бандаж, устойчивый к вибрациям.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет комплексные поставки электроизоляционных материалов для промышленных предприятий Санкт-Петербурга и Ленинградской области. Мы предлагаем купить в СПб продукцию оптом, ориентируясь на потребности электроремонтных заводов, производственных объединений и сервисных центров. Работа ведется исключительно с юридическими лицами и индивидуальными предпринимателями.
Финансовые расчеты производятся по безналичной системе оплаты. Логистическая служба обеспечивает оперативную отгрузку со склада, возможна комплектация заказов различными типоразмерами шнуров и лент. Специалисты коммерческого отдела готовы рассчитать стоимость партии, предоставить сертификаты соответствия (паспорта качества) и технические консультации по совместимости материалов с пропиточными лаками. Для связи с отделом продаж, уточнения наличия или запроса счета используйте телефон +7 (812) 223-43-40 или электронную почту spb@rti-land.ru. Гарантия на материалы предоставляется в соответствии с техническими условиями заводов-изготовителей.
Часто задаваемые вопросы (FAQ)
В чем преимущество шнура-чулка перед крученым шнуром?
Шнур-чулок (полая плетеная трубка) обладает способностью сплющиваться при намотке, превращаясь в плоскую ленту. Это увеличивает площадь контакта с обмоткой и снижает давление на изоляцию провода, предотвращая её продавливание. Крученый шнур имеет круглое сечение и создает более высокое точечное давление, что подходит для жестких конструкций.
Совместим ли полиэфирный шнур с кремнийорганическими лаками?
Полиэфирный шнур (лавсан) имеет температурный предел +155°С (класс F). Кремнийорганические лаки обычно требуют температуры сушки и эксплуатации +180°С… +200°С (класс H). Использование полиэфира с высокотемпературными лаками не рекомендуется, так как полимер может деградировать. В таких системах следует применять стеклошнур.
Какую усадку дает полиэфирный шнур при сушке?
Стандартная термоусадка полиэфирных (лавсановых) шнуров составляет 10–15% при температуре около +150°С. Это свойство используется для создания «преднапряженного» бандажа: после остывания шнур остается в натянутом состоянии, надежно фиксируя проводники.
Нужна ли предварительная обработка стеклошнура перед использованием?
Стеклошнуры часто поставляются с замасливателем (парафиновым или крахмальным), необходимым для текстильной переработки. Для ответственных высоковольтных узлов рекомендуется использовать шнуры на прямом замасливателе или проводить прокаливание для удаления органических примесей, чтобы обеспечить максимальную адгезию пропиточного лака к стеклу.
