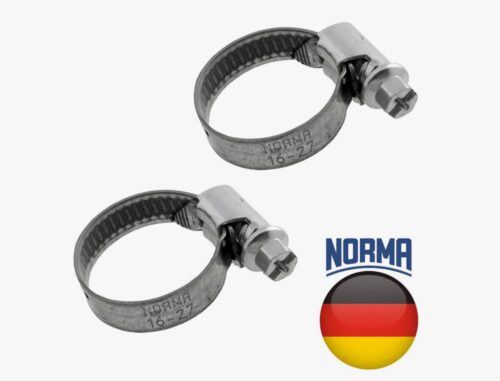

Хомуты червячные NORMA TORRO W1 ОЦ

Червячные хомуты серии NORMA TORRO в исполнении W1 представляют собой специализированные крепежные элементы, разработанные для обеспечения герметичности соединений в гидравлических и пневматических системах общепромышленного назначения. Изделия данного класса предназначены для фиксации гибких трубопроводов, шлангов и рукавов на жестких патрубках, работающих в условиях умеренных механических нагрузок. Основная задача компонента — создание равномерного радиального усилия по всему периметру соединения для предотвращения утечек рабочей среды и срыва шланга под воздействием внутреннего давления или вибрации.

Конструктив изделия базируется на стандартизированных инженерных решениях, обеспечивающих баланс между прочностью зацепления и сохранением целостности присоединяемого материала. Использование оцинкованной стали в качестве основного конструкционного материала определяет сферу эксплуатации: сухие помещения, механизмы без прямого контакта с агрессивными химическими средами и узлы, не подверженные интенсивному воздействию морской воды.

Конструктивные особенности и характеристики хомутов червячных NORMA TORRO W1

Изделия производятся в строгом соответствии с международным стандартом DIN 3017. Аббревиатура W1 в номенклатуре указывает на материальное исполнение: все элементы конструкции (лента, замок и винт) изготовлены из углеродистой стали с защитным цинковым покрытием. Слой цинка наносится методом гальванизации, что обеспечивает базовую защиту от коррозии. Согласно результатам испытаний в солевом тумане, коррозионная стойкость данных изделий до появления бурой ржавчины составляет в среднем 144 часа.

Ключевой инженерной особенностью является асимметричная конструкция корпуса замка. Такое решение предотвращает смещение корпуса относительно ленты при затягивании винта, обеспечивая высокую передачу усилия. Лента хомута имеет отштампованную, а не сквозную перфорацию (накатку) на внешней стороне, в то время как внутренняя поверхность остается абсолютно гладкой. Кромки ленты закруглены и отбортованы наружу. Данная геометрия исключает повреждение внешнего слоя резинового рукава даже при воздействии высоких моментов затяжки.

Важно: При монтаже соединений на ответственных узлах необходимо строго соблюдать рекомендованный момент затяжки. Превышение нормативных значений Н·м может привести к деформации червячного механизма или разрушению резьбы винта, что сделает крепление ненадежным, несмотря на визуальную целостность.

Технические параметры изделий:

• Материал: Сталь оцинкованная (Alu-Zinc).
• Ширина ленты: Выпускаются в вариантах 9 мм и 12 мм (в зависимости от диаметра).
• Тип винта: С шестигранной головкой (SW 7) и крестообразным/шлицевым пазом, что допускает использование как гаечных ключей, так и отверток.
• Диапазоны диаметров: Охватывают размеры от 8–12 мм до 160–180 мм и выше.

Сферы применения и подбор по нагрузкам

Выбор крепежа данного типа обусловлен требованиями к надежности соединения при статических и динамических нагрузках. Благодаря высокому усилию на разрыв ленты и равномерному распределению давления, хомуты червячные NORMA TORRO W1 применяются в узлах, где требуется гарантированная герметизация при перепадах температур и давления.

Основными потребителями данной продукции являются предприятия, где требуется монтаж систем охлаждения, топливопроводов (без погружения), вентиляционных каналов и систем подачи технической воды.

Основные отрасли применения:

• Автомобилестроение и спецтехника: Фиксация патрубков в системах охлаждения двигателей внутреннего сгорания, крепление масляных магистралей низкого давления.
• Станкостроение: Соединение рукавов подачи СОЖ (смазочно-охлаждающих жидкостей) и пневмолиний.
• Сельскохозяйственное машиностроение: Монтаж систем полива, опрыскивателей и гидравлических контуров на навесном оборудовании.
• Вентиляция и кондиционирование: Крепление гибких воздуховодов.

Инженеры-конструкторы при проектировании узлов должны учитывать зависимость момента затяжки от ширины ленты и диаметра изделия. Ниже приведена таблица с рекомендациями по монтажу для стандартных типоразмеров.

Для обеспечения надежности системы важно учитывать температурный режим эксплуатации. Стандартное цинковое покрытие сохраняет свои свойства в диапазоне температур, характерном для работы большинства резинотехнических изделий (от -40°С до +120°С), однако при превышении температурных порогов или наличии агрессивной среды (кислоты, щелочи) рекомендуется рассмотреть аналоги из нержавеющей стали классов W2–W5.

Условия поставки и сотрудничества

Компания «РезиноМир» специализируется на комплексном снабжении промышленных предприятий Санкт-Петербурга и Ленинградской области. Работа ведется исключительно с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету.

Политика компании ориентирована на оперативность: отгрузка складских позиций осуществляется в кратчайшие сроки после подтверждения заказа. Возможна организация плановых поставок партий продукции для обеспечения непрерывного производственного цикла. Специалисты коммерческого отдела готовы рассчитать стоимость партии, предоставить сертификаты соответствия и проконсультировать по наличию типоразмеров. Для получения детальной информации, выставления счета или уточнения технических деталей можно связаться с отделом продаж по телефону +7 (812) 223-43-40 или направить запрос на электронную почту spb@rti-land.ru. Гарантия на продукцию предоставляется в соответствии с техническими условиями завода-изготовителя.

Часто задаваемые вопросы (FAQ)

В чем принципиальное отличие исполнения W1 от W2?
Главное отличие заключается в материалах. В исполнении W1 все элементы хомута (лента, винт, замок) выполнены из оцинкованной стали. В исполнении W2 лента и корпус изготавливаются из нержавеющей стали марки AISI 430, а винт — из оцинкованной стали. Это делает W2 более устойчивым к коррозии, но W1 является более экономически выгодным решением для сухих условий эксплуатации.

Допускается ли повторное использование хомутов NORMA TORRO W1?
Конструкция изделий допускает многократный монтаж и демонтаж. Однако перед повторным использованием необходимо провести визуальный контроль: резьба на винте и насечки на ленте не должны иметь следов деформации, а цинковое покрытие должно быть целостным. При наличии повреждений крепеж подлежит замене.

Как определить необходимый размер хомута для шланга?
Подбор осуществляется по наружному диаметру шланга, надетого на патрубок. Измерение следует проводить именно в установленном состоянии, так как резина может расширяться. Выбранный типоразмер должен перекрывать полученное значение так, чтобы рабочий диаметр находился в середине диапазона регулировки хомута (например, для шланга с наружным диаметром 20 мм оптимально подойдет размер 16–27 мм).

Можно ли использовать данные хомуты для соединения труб встык без шланга?
Нет, червячные хомуты предназначены исключительно для обжима эластичных материалов (резина, силикон, ПВХ) на жестких основаниях. Для соединения металлических труб встык используются муфты иного типа (например, типа GRIP), рассчитанные на высокие осевые нагрузки и имеющие анкерные элементы.
