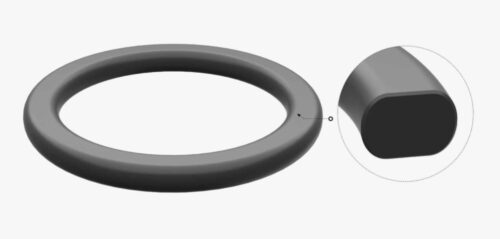

Кольца овального сечения ОСТ В 38.0521-85

Уплотнительные элементы специальной геометрической формы с овальным поперечным сечением относятся к категории высокоточных резинотехнических изделий (РТИ), применяемых в ответственных узлах промышленного оборудования. Данные компоненты предназначены для статической герметизации фланцевых соединений, плоских стыков и крышек, работающих под высоким давлением. В отличие от стандартных тороидальных уплотнителей (O-ring), овальный профиль обеспечивает увеличенную площадь контакта с уплотняемыми поверхностями, что способствует более равномерному распределению контактных напряжений.

Основная инженерная задача, решаемая применением таких изделий — предотвращение утечек рабочих сред (жидкостей и газов) в системах, где использование круглых колец невозможно из-за конструктивных особенностей канавок или риска скручивания уплотнителя при монтаже. Изделия компенсируют макро- и микронеровности сопрягаемых металлических деталей, обеспечивая герметичность замкнутого контура в условиях вибрационных нагрузок и перепадов температур.

Технические характеристики и производство Колец овального сечения ОСТ В 38.0521-85

Нормативный документ ОСТ В 38.0521-85 (отраслевой стандарт с индексом «В» — для спецтехники) регламентирует конструкцию, размеры и методы испытаний уплотнителей. Кольца овального сечения ОСТ В 38.0521-85 характеризуются строгими допусками на геометрические параметры профиля. Овальность сечения позволяет изделию устойчиво располагаться в монтажном углублении, исключая проворачивание под действием давления рабочей среды.

Технология изготовления

Производство осуществляется методом компрессионного формования (вулканизации) в прецизионных металлических пресс-формах. Технологический процесс включает этапы подготовки сырой резиновой смеси, высокотемпературной вулканизации (при t +150°С … +200°С) и последующей обработки. Критически важным этапом является удаление облоя (заусенцев) и контроль геометрии сечения, так как любые отклонения формы нарушают распределение удельного давления в пятне контакта.

Материаловедение и свойства смесей

Для изготовления уплотнителей применяются резиновые смеси, способные сохранять эластичность и химическую инертность в агрессивных условиях. Выбор эластомера зависит от типа рабочей среды и температурного режима:

1. Бутадиен-нитрильные каучуки (NBR / БНК). Используются смеси марок В-14, 7-9831. Материал устойчив к минеральным маслам, бензину, керосину, дизельному топливу и пластичным смазкам. Рабочий диапазон температур: от -50°С до +100°С (кратковременно до +130°С).
2. Фторкаучуки (FKM / Viton). Смеси марок ИРП-1287, ИРП-1314. Предназначены для экстремальных условий эксплуатации. Обладают стойкостью к негорючим гидравлическим жидкостям, маслам с высоким содержанием присадок, топливам и вакууму. Температурный диапазон: от -20°С до +250°С.
3. Силиконовые резины (VMQ). Применяются в пневматических системах и электротехнике, отличаются широким температурным интервалом (-60°С … +250°С), но имеют ограниченную маслостойкость.

Твердость изделий нормируется в единицах по Шору А и обычно составляет 70–90 единиц. Высокая твердость необходима для предотвращения экструзии (выдавливания) материала кольца в зазор фланцевого соединения при высоком давлении.

Сферы применения и эксплуатационные параметры

Уплотнители овального сечения интегрируются в статические узлы, где требуется высокая надежность герметизации. Кольца овального сечения ОСТ В 38.0521-85 рассчитаны на работу при давлениях рабочей среды до 40–50 МПа (в неподвижных соединениях).

Основные отрасли применения:

• Авиационная промышленность и спецтехника: Герметизация топливной аппаратуры, люков и крышек агрегатов.
• Гидравлические системы высокого давления: Фланцевые соединения насосных станций, гидрораспределителей.
• Нефтегазовое оборудование: Запорная арматура, работающая с агрессивными углеводородами.
• Вакуумная техника: Уплотнение камер и волноводов.

Для корректного подбора материала рекомендуется использовать данные по химической совместимости:

Важно: Монтаж уплотнительного кольца овального сечения требует строгого соответствия геометрии посадочной канавки размерам изделия. Использование канавок, спроектированных под круглые кольца (O-ring), может привести к неправильной деформации овального профиля, снижению контактного давления и потере герметичности узла.

Рекомендации по установке

Перед монтажом необходимо очистить сопрягаемые поверхности от загрязнений, коррозии и остатков старого уплотнителя. Шероховатость поверхности дна канавки и привалочной плоскости должна составлять $Ra$ 0,63–1,25 мкм. Рекомендуется нанесение тонкого слоя инертной смазки на кольцо для облегчения монтажа и первичной опрессовки.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» осуществляет поставки специализированных РТИ для промышленных предприятий Санкт-Петербурга и Ленинградской области. Деятельность организации ориентирована на сегмент B2B: работа ведется с юридическими лицами и индивидуальными предпринимателями. Оплата товаров производится исключительно по безналичному расчету с оформлением полного пакета бухгалтерских документов.

Мы предлагаем возможность приобрести продукцию оптом, а также заказать изготовление партий по индивидуальным чертежам и техническим заданиям (ТЗ), включая подбор специальных резиновых смесей. В рамках сервиса доступна:

1. Оперативная отгрузка складских позиций.
2. Техническая консультация по подбору аналогов и материалов.
3. Гарантия на соответствие изделий нормам ОСТ.

Для того чтобы узнать наличие типоразмеров, уточнить сроки производства или рассчитать стоимость партии, используйте контакты отдела продаж: +7 (812) 223-43-40 spb@rti-land.ru.

Логистическая служба компании организует доставку продукции до терминалов транспортных компаний или непосредственно на склад заказчика, обеспечивая сохранность изделий при транспортировке.

FAQ: Часто задаваемые вопросы

1. В чем преимущество овального сечения перед круглым?
Овальное сечение обеспечивает большую площадь контакта с уплотняемой поверхностью при той же высоте профиля. Это позволяет снизить удельное давление на резину, уменьшить риск остаточной деформации и повысить стабильность уплотнения в условиях вибрации. Кроме того, овальное кольцо не склонно к перекручиванию в канавке.

2. Можно ли заменить кольцо по ОСТ В 38.0521-85 на обычный O-ring?
Такая замена не рекомендуется без проведения инженерного расчета. Посадочные места под овальные кольца часто имеют специфическую геометрию. Установка круглого кольца может привести к недостаточному или чрезмерному сжатию, что вызовет утечку или разрушение уплотнителя. Замена допустима только при переработке посадочного места или полной идентичности размеров канавки требованиям для O-ring.

3. Как расшифровывается обозначение кольца?
Маркировка обычно содержит информацию о внутреннем диаметре, размерах сечения (высота и ширина) и группе резины. Ввиду специфики стандарта ОСТ В, обозначение может представлять собой децимальный номер чертежа. Для точного подбора необходимо руководствоваться таблицами размеров стандарта или предоставить чертеж изделия.

4. Каковы условия хранения колец овального сечения?
РТИ необходимо хранить в закрытых складских помещениях при температуре от 0 до +25°С, вдали от источников тепла (не менее 1 м) и прямого солнечного света. Не допускается воздействие масел, бензина, кислот, щелочей и газов, разрушающих резину (озон). Изделия должны находиться в ненагруженном состоянии (без растяжения и сжатия) для предотвращения деформации профиля.
