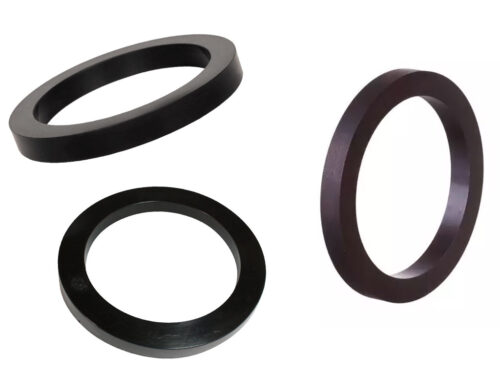

Кольца прямоугольного сечения ОСТ 111408-88
Показаны все результаты (8)Цены: по возрастанию
Уплотнительные элементы с прямоугольным профилем поперечного сечения, изготовленные в соответствии с отраслевыми авиационными стандартами, представляют собой класс высокоточных резинотехнических изделий (РТИ). Данные компоненты предназначены для статической герметизации неподвижных разъемных соединений (фланцев, крышек, заглушек, штуцеров) в топливных, масляных и пневматических системах. В отличие от колец круглого сечения (O-ring), прямоугольный профиль обеспечивает увеличенную площадь контакта с уплотняемыми поверхностями, что снижает удельное давление на материал и минимизирует риск экструзии при высоких импульсных нагрузках.
Инженерная задача, решаемая применением данных изделий, заключается в обеспечении надежной изоляции внутренних полостей агрегатов от внешней среды в условиях воздействия широкого диапазона температур, вибраций и агрессивных химических реагентов. Использование специализированных резиновых смесей и строгих допусков на размеры позволяет компенсировать микронеровности сопрягаемых металлических деталей, предотвращая утечки рабочих сред.
Технические характеристики и производство Колец прямоугольного сечения ОСТ 1 11408-88
Отраслевой стандарт ОСТ 1 11408-88 регламентирует конструкцию, размеры и технические требования к уплотнительным кольцам, изначально разработанным для авиационной и космической техники. Ключевой особенностью изделий, выпущенных по данному нормативу, является повышенный класс точности изготовления и обязательный контроль физико-механических показателей используемых эластомеров. Кольца прямоугольного сечения ОСТ 1 11408-88 характеризуются строгой геометрией профиля, что исключает перекручивание уплотнителя в монтажной канавке.
Технологии изготовления
Производство осуществляется методом компрессионного формования (вулканизации) в прецизионных металлических пресс-формах под высоким давлением. Технологический цикл включает:
- Подготовку и вальцевание сырой резиновой смеси.
- Закладку заготовок в пресс-формы.
- Вулканизацию при температуре +150°С … +200°С (в зависимости от типа каучука).
- Удаление облоя (механическим или криогенным способом) и термостатирование для стабилизации свойств материала.
Применяемые материалы и свойства
Стандарт предусматривает использование специальных марок резиновых смесей, обладающих стойкостью к авиационным топливам, маслам и гидравлическим жидкостям.
- Нитрильные резины (NBR / БНК). Смеси марок В-14, В-14-1, НО-68-1. Предназначены для работы в среде бензина, керосина, минеральных масел. Температурный диапазон: от -60°С до +100°С (кратковременно до +130°С).
- Фторкаучуки (FKM / Viton). Смеси марок ИРП-1287, ИРП-1314. Используются в наиболее нагруженных узлах, контактирующих с синтетическими маслами и топливом при температурах от -20°С до +250°С. Отличаются негорючестью и химической инертностью.
- Силиконовые резины (VMQ). Применяются для герметизации пневмосистем и электрооборудования в диапазоне от -60°С до +250°С.
Твердость изделий варьируется в пределах 60–90 единиц по Шору А, что позволяет подобрать уплотнение с необходимым модулем упругости для конкретного давления в системе.
Сферы применения и эксплуатационные параметры
Кольца прямоугольного сечения интегрируются в узлы, где требуется долговременная статическая герметизация без возможности частого обслуживания. Благодаря авиационному происхождению стандарта, данные РТИ востребованы в отраслях с высокими требованиями к безопасности.
Основные отрасли применения:
- Авиастроение: Топливная аппаратура, агрегаты управления двигателем, гидравлические приводы.
- Приборостроение: Герметизация корпусов датчиков, волноводов, оптических приборов.
- Нефтегазовое оборудование: Запорная арматура и фланцевые соединения, работающие под высоким давлением.
- Общее машиностроение: Ответственные узлы гидравлических прессов и насосных станций.
Выбор материала кольца осуществляется на основе анализа рабочей среды и температурного режима.
| Марка резины (Группа) | Основа полимера | Рабочая среда | Мин. t (°С) | Макс. t (°С) |
|---|---|---|---|---|
| В-14 | Бутадиен-нитрильный (NBR) | Воздух, масло АМГ-10, топливо | -60 | +100 |
| ИРП-1287 | Фторкаучук (FKM) | Масла, топливо, спецжидкости | -20 | +250 |
| ИРП-1265 | Фторсиликон | Ароматические углеводороды | -60 | +170 |
| НО-68-1 | Бутадиен-нитрильный (NBR) | Масла, смазки | -55 | +100 |
Инженерные рекомендации
При проектировании посадочных мест необходимо учитывать объемное расширение резины при нагреве. Коэффициент теплового расширения эластомеров в 10–15 раз превышает аналогичный показатель стали. В закрытых канавках объем кольца не должен превышать 90–95% объема канавки.
Важно: Монтаж уплотнительного кольца в канавку с острыми кромками или заусенцами недопустим. Наличие поверхностных дефектов на металле глубиной более 0,05 мм приводит к концентрации напряжений в резине и последующему разрушению уплотнения при циклических нагрузках.
Для обеспечения герметичности при давлении свыше 10 МПа (для мягких резин) или 20 МПа (для твердых) рекомендуется минимизировать зазор между сопрягаемыми деталями со стороны, противоположной действию давления, во избежание экструзии материала.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» специализируется на поставках высококачественных РТИ для промышленных предприятий Санкт-Петербурга и Ленинградской области. Деятельность организации ориентирована на сегмент B2B: сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата производится исключительно по безналичному расчету с предоставлением полного пакета сопроводительной документации (счета-фактуры, товарные накладные, паспорта на изделия).
Складская программа позволяет организовать оперативную отгрузку востребованных типоразмеров. Для нестандартных задач возможно изготовление партий под заказ по чертежам и техническим заданиям клиента, с соблюдением требований ОСТ 1 11408-88. Если вам требуется консультация инженера по подбору материала, информация о наличии или нужно рассчитать стоимость поставки, используйте контакты: +7 (812) 223-43-40 spb@rti-land.ru.
Мы предлагаем продукцию оптом и мелкими сериями. Логистическая служба обеспечивает доставку до терминалов транспортных компаний или склада заказчика. На все поставляемые изделия предоставляется гарантия соответствия нормативным документам.
FAQ: Часто задаваемые вопросы
1. В чем основное отличие колец ОСТ 1 11408-88 от обычных прокладок?
Изделия по ОСТ 1 11408-88 изготавливаются по авиационным стандартам, что подразумевает более жесткие допуски на размеры, отсутствие дефектов поверхности и использование специализированных резиновых смесей (например, ИРП-1287, В-14). Обычные сантехнические или общепромышленные прокладки часто изготавливаются из резины общего назначения (ТМКЩ, МБС) с меньшими требованиями к точности и ресурсу.
2. Можно ли использовать данные кольца вместо O-ring (круглого сечения)?
Замена возможна только при условии соответствия посадочного места. Канавки под прямоугольные кольца имеют плоское дно и перпендикулярные стенки. Установка прямоугольного кольца в радиусную канавку (предназначенную для O-ring) может привести к некорректной деформации и потере герметичности. В статических соединениях с плоскими фланцами прямоугольные кольца часто предпочтительнее круглых.
3. Каков срок хранения колец из авиационных резин?
Гарантийный срок хранения зависит от марки резины и условий. Для смесей на основе нитрила (NBR) он составляет обычно 3–5 лет, для фторкаучуков (FKM) и силиконов — до 5–10 лет. Хранение должно осуществляться в защищенном от света месте при температуре от 0 до +25°С, вдали от озонирующего оборудования.
4. Как определить необходимую твердость кольца?
Твердость выбирается исходя из давления в системе и чистоты обработки фланцев. Для низких давлений и грубых поверхностей подходят мягкие смеси (60–70 Шор А), обеспечивающие хорошее заполнение микронеровностей. Для высоких давлений (свыше 20 МПа) необходимы жесткие смеси (80–90 Шор А) для предотвращения выдавливания прокладки.
