Фрикционные кольца

Фрикционные кольца — это специализированные детали, используемые для передачи крутящего момента и торможения в различных промышленных и транспортных механизмах. Они являются ключевыми элементами в многодисковых сцеплениях, муфтах и тормозных узлах, где требуется высокая износостойкость, термостабильность и предсказуемый коэффициент трения. Качество фрикционных колец напрямую влияет на ресурс всего механизма, плавность его работы и безопасность эксплуатации.

В этом экспертном обзоре мы рассмотрим основные типы фрикционных колец, требования к материалам (включая асботехнические и безасбестовые композиты), а также нюансы подбора и эксплуатации, основанные на рабочих условиях.

Принцип работы и конструктивные особенности фрикционных колец

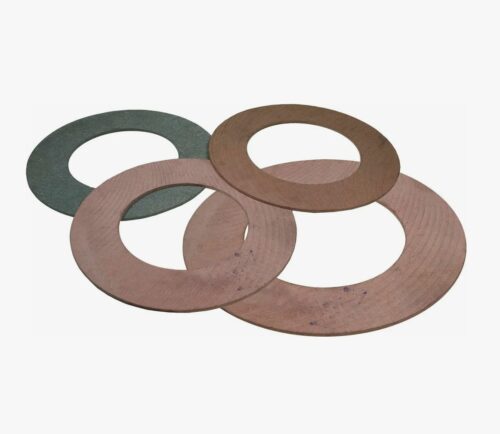

Фрикционное кольцо — это плоский элемент, выполненный в форме кольца или диска с рабочей поверхностью, изготовленной из композитного фрикционного материала.

Назначение и функции

Фрикционные кольца выполняют две основные функции:

1. Передача мощности (в сцеплениях): Кольцо прижимается к ответной части (стальному диску или маховику), создавая трение, которое плавно передает крутящий момент от ведущего вала к ведомому.
2. Торможение (в тормозных муфтах): Кольцо прижимается к корпусу или тормозному барабану, обеспечивая замедление или фиксацию вращающегося элемента.

Чаще всего фрикционные кольца работают в комплекте с металлическими дисками.

Различие между «мокрым» и «сухим» трением

Фрикционные кольца классифицируются по среде, в которой они работают:

• Сухое трение (Dry Friction): Кольца работают в воздушной среде. Требуют высокого коэффициента трения и исключительной термостойкости, так как тепло отводится хуже.
• Мокрое трение (Wet Friction): Кольца работают, будучи погруженными в масло (трансмиссионное или гидравлическое). Масло выполняет функцию смазки и теплоотвода. Кольца мокрого трения должны иметь стабильный коэффициент трения в масле и быть устойчивыми к набуханию.

Материалы и стандарты для фрикционных колец

Выбор материала для фрикционного кольца определяется максимальной температурой, давлением и агрессивностью среды (масло, вода, воздух).

Традиционные асботехнические материалы

Исторически фрикционные кольца изготавливались на основе асбеста (асбофрикционные изделия). Смесь асбестовых волокон, термореактивных смол и наполнителей прессовалась в кольцевую форму.

Современные безасбестовые композиты

Сегодня растет популярность безасбестовых фрикционных колец (БФК). Они используют синтетические волокна (арамид, углерод, стекловолокно) и минеральные наполнители, что обеспечивает:

• Повышенную термостабильность: Безасбестовые композиты часто выдерживают более высокие рабочие температуры.
• Экологичность и безопасность: Отсутствие асбестовой пыли при износе.

Нормативное регулирование

Качество фрикционных материалов, включая кольца, регламентируется ГОСТ 15960‑96 «Материалы фрикционные для тормозных и передаточных устройств. Технические условия».

ГОСТ устанавливает требования к:

1. Коэффициенту трения: Определяется минимальное и максимальное значение, стабильность коэффициента в рабочем диапазоне температур.
2. Износостойкости: Нормативный показатель истираемости за цикл работы.
3. Плотности и пористости материала.

При покупке фрикционных колец для ответственного промышленного оборудования всегда требуйте от поставщика подтверждения соответствия ГОСТ 15960‑96 или ТУ, разработанным на его основе.

Как выбрать фрикционное кольцо под конкретную задачу

Выбор фрикционного кольца зависит от трех главных параметров: геометрии, материала и условий эксплуатации.

1. Геометрия и конструкция

Фрикционные кольца могут быть:

• Цельнолитые (формованные): Изготавливаются прессованием композита.
• С нарезным покрытием: Кольца, выполненные из металла (или другого жесткого материала) с нанесенным на рабочую поверхность фрикционным слоем.
• Многосегментные: Состоят из нескольких секторов, скрепленных в кольцо.

Геометрия (внешний и внутренний диаметр, толщина) должна строго соответствовать посадочному месту в муфте или тормозном механизме.

2. Подбор материала по условиям трения

• Мокрое трение (масляная среда): Выбираются кольца с высокой пористостью, обеспечивающие отвод масла и стабильный коэффициент трения. Материал должен быть стойким к химической деградации от трансмиссионных жидкостей.
• Сухое трение (воздух): Требуются композиты с высокими теплоотводящими свойствами и устойчивостью к федингу. Часто используются материалы с включением латунных, медных или углеродных волокон для повышения теплопроводности.

3. Производительность и ресурс

При выборе следует учитывать ожидаемую частоту циклов сцепления/торможения и требуемый срок службы. Для механизмов с высокой частотой работы (промышленные прессы) необходимо выбирать кольца с максимальной износостойкостью, даже если это требует более высокой цены.

Экспертное мнение: «Самая частая причина выхода фрикционных колец из строя в многодисковых муфтах — это неверный выбор материала для «мокрого» трения. Если коэффициент трения выбран слишком высоким, это приводит к рывкам и ударам в трансмиссии. Если слишком низким, муфта пробуксовывает, вызывает перегрев и быстрое истирание. Баланс стабильного коэффициента трения и эффективного теплоотвода маслом — критичен.»

Таблица: Рабочие характеристики фрикционных колец

Часто задаваемые вопросы (FAQ)

1. В чем разница между фрикционным диском и фрикционным кольцом?

Фрикционное кольцо — это, как правило, элемент, который устанавливается на металлический диск (диск-основание) или является отдельным, более тонким элементом в многодисковых муфтах. Фрикционный диск — это цельный, готовый элемент с фрикционным покрытием (часто в автомобильном сцеплении). В промышленном оборудовании термины часто взаимозаменяемы, но кольца обычно подразумевают тонкие, парные элементы, работающие в паре.

2. Как определить, что фрикционное кольцо пора заменить?

Признаки необходимости замены:

1. Снижение толщины ниже минимально допустимого значения, указанного в технической документации.
2. Видимые повреждения: глубокие трещины, сколы, расслоение или разрушение рабочей поверхности.
3. Пробуксовка механизма сцепления, не регулируемая настройкой.
4. Следы перегрева (карбонизация, обугливание) на рабочей поверхности.

3. Можно ли смешивать в одном механизме кольца разных производителей?

Крайне не рекомендуется. Фрикционные кольца должны иметь максимально однородный и предсказуемый коэффициент трения. Смешивание элементов разных производителей или марок может привести к неравномерному износу, локальным перегревам и нестабильной работе механизма, особенно в многодисковых сцеплениях.

4. Что такое «застекление» фрикционного кольца и как его избежать?

«Застекление» (или глазирование) — это образование гладкого, блестящего, жесткого слоя на рабочей поверхности кольца, вызванное сильным локальным перегревом и спеканием смол. Это приводит к резкому падению коэффициента трения и пробуксовке. Избежать этого можно, используя материалы с более высоким температурным порогом, обеспечивая адекватное охлаждение (например, качественной трансмиссионной жидкостью) и избегая чрезмерных нагрузок и резких включений.
