БРС Соединение BAUER
Показаны все результаты (5)Цены: по возрастанию
Соединения типа БРС Соединение BAUER представляют собой специализированные рычажные быстроразъемные элементы, разработанные для напорно-всасывающих систем, в первую очередь, в ирригации, строительстве и горнодобывающей отрасли. Их ключевое функциональное назначение — обеспечение герметичного и углового гибкого соединения трубопроводов или рукавов большого диаметра, работающих под низким и средним давлением (до 1.0 МПа). Конструктивная особенность БРС Соединение BAUER заключается в шарнирном рычажном механизме, который позволяет быстро собирать и разбирать длинные магистрали, а также обеспечивает допустимое угловое отклонение до 30° без потери герметичности.
Компания «Резиномир» предлагает поставку БРС Соединение BAUER в Санкт-Петербурге и Ленинградской области. Мы предлагаем полный ассортимент типоразмеров и материалов, подходящих для различных промышленных задач. Специалисты компании готовы предоставить техническую консультацию и рассчитать стоимость крупного или единичного заказа оптом. Для уточнения условий отгрузки и наличия можно связаться по телефону +7 (812) 223-43-40 или по электронной почте spb@rti-land.ru.
Технические параметры и конструктив БРС Соединение BAUER
Система БРС Соединение BAUER состоит из трех основных компонентов: ниппеля (наружная часть), кольцевой муфты с фиксирующим рычагом (внутренняя часть) и уплотнительного кольца. Соединение выполняется путем введения ниппеля в муфту и последующей фиксации рычагом, обеспечивая сжатие уплотнения.
Типоразмеры, давление и угловое отклонение
Номинальный диаметр БРС Соединение BAUER (DN) является ключевым параметром, определяющим его пропускную способность. Эти соединения производятся в диапазоне DN от 50 мм до DN 200 мм (2″ до 8″).
Ключевые технические параметры, определяющие работоспособность БРС Соединение BAUER:
- Рабочее давление (PN): Максимальное стандартное рабочее давление для большинства соединений составляет 1.0 МПа. Для диаметров DN 150 мм и выше рабочее давление может быть ограничено до 0.5 МПа.
- Угловое отклонение: Конструкция уплотнительного кольца позволяет системе работать с допустимым угловым отклонением до 30° от центральной оси в одну сторону, что важно при монтаже на неровной поверхности.
- Совместимость: БРС Соединение BAUER не регулируется отдельным международным стандартом ISO, но их геометрия общепринята в сфере полевых трубопроводов, что обеспечивает их совместимость с изделиями других производителей, работающих по аналогичной системе.
Материалы изготовления корпуса и уплотнений
Стойкость БРС Соединение BAUER к истиранию, коррозии и химическому воздействию определяется материалом корпуса и свойствами уплотнительного кольца. Технология изготовления металлических частей включает литье и последующую токарную обработку, что обеспечивает высокую точность сопрягаемых поверхностей.
Применяемые материалы:
- Материалы корпуса:
- Оцинкованная сталь (горячее цинкование): Обеспечивает механическую прочность и защиту от атмосферной коррозии. Используется для воды, шлама, нейтральных стоков.
- Нержавеющая сталь (AISI 304/316): Применяется в агрессивных средах и пищевой промышленности.
- Алюминий (легкие сплавы): Используется для уменьшения массы магистрали.

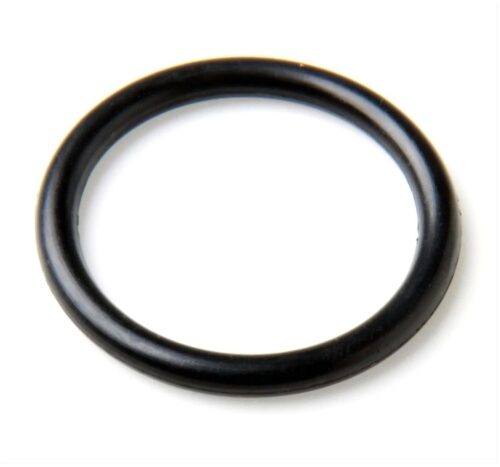

- Материалы уплотнительных колец (эластомеры):
| Материал уплотнения | Обозначение | Основная среда применения | Диапазон температур (°С) |
|---|---|---|---|
| Натуральный каучук | NR | Вода, пульпа, абразивные среды | -20 до +80 |
| Бутадиен-нитрильный каучук | NBR | Нефтепродукты, масла | -40 до +100 |
| Этилен-пропиленовый каучук | EPDM | Пар, горячая вода, озон | -50 до +150 |
«Для систем, предназначенных для длительной работы с высоким содержанием твердых частиц (абразивные среды), категорически рекомендуется регулярно проверять состояние уплотнительных колец. Износ уплотнения снижает эффективность рычажного механизма по герметизации, что может привести к утечкам даже при рабочем давлении ниже 0.5 МПа. При обнаружении следов истирания необходимо немедленно заменить кольцо на новое, изготовленное из материала с повышенной износостойкостью.»
Применение БРС Соединение BAUER в промышленности
Системы БРС Соединение BAUER востребованы в ситуациях, требующих быстрого развертывания и демонтажа трубопроводов, а также гибкости соединений.
Сферы, где активно применяются БРС Соединение BAUER:
- Ирригация и сельское хозяйство: Временные и сезонные магистрали для подачи воды и жидких органических удобрений.
- Строительство: Организация дренажных и водоотводных систем на строительных площадках; перекачка бетонов и цементных растворов.
- Горнодобывающая промышленность: Транспортировка шлама, технической воды и других неагрессивных технологических жидкостей.
- МЧС и аварийные службы: Быстрое развертывание систем подачи воды или откачки в зонах затопления.
Использование БРС Соединение BAUER позволяет снизить операционные расходы, связанные с монтажными работами, что является важным экономическим фактором для промышленных объектов.
Условия сотрудничества с «Резиномир»
Компания «Резиномир» предлагает поставку БРС Соединение BAUER и комплектующих (муфты, ниппели, уплотнения). Мы работаем с юридическими лицами и частными предпринимателями.
Мы предлагаем возможность приобретения БРС под заказ, включая нестандартные фитинги и адаптеры, выполненные по техническим условиям клиента. Оплата заказов осуществляется безналичным расчетом. На всю поставляемую продукцию предоставляется гарантия, подтверждающая заявленные рабочие параметры. Мы предлагаем техническую консультацию по подбору компонентов.
FAQ: Вопросы и ответы по БРС Соединение BAUER
1. Допускается ли использование БРС Соединение BAUER в вакуумных системах?
Да, БРС Соединение BAUER могут использоваться во всасывающих (вакуумных) системах. Их конструкция обеспечивает надежную герметичность даже при отрицательном давлении, при условии, что уплотнительное кольцо правильно установлено и не повреждено.
2. Какое максимальное угловое отклонение гарантирует сохранение герметичности?
БРС Соединение BAUER гарантирует сохранение герметичности при отклонении до 30° от оси трубопровода в одну сторону. Это позволяет без применения отводов компенсировать перепады высот и неровности местности при прокладке временных магистралей.
3. Как правильно выбрать материал уплотнительного кольца для работы с пищевыми жидкостями?
Для работы с пищевыми жидкостями (молоко, соки, питьевая вода) необходимо использовать уплотнительные кольца, изготовленные из специальных марок EPDM или силикона (VMQ), которые имеют соответствующие гигиенические сертификаты и инертны к продуктам питания. Стандартный NR-каучук не подходит для пищевых целей.
