Камлок алюминиевый ТИП DP

Камлок алюминиевый ТИП DP представляет собой заглушку (пыльник) с кулачковым замком, предназначенную для перекрытия ответной части камлока (тип A, E, F) и временного закрытия линии. Узел предотвращает утечки рабочей среды и попадание загрязнений в трубопровод или шланг при отключении оборудования. Камлок алюминиевый ТИП DP используется в системах перекачки жидкостей и сыпучих материалов с рабочим давлением до 1,6 МПа и температурой от -30 °С до +100 °С.

Компания Резиномир поставляет камлоки алюминиевые ТИП DP в Санкт-Петербурге и Ленинградской области для промышленного и коммунального оборудования, наливных эстакад, автоцистерн и насосных установок. По вопросам подбора типоразмеров, консультация и расчет стоимости доступны по телефону +7 (812) 223-43-40 и электронной почте spb@rti-land.ru.

Камлок алюминиевый ТИП DP: конструкция и материалы

Конструктивное исполнение

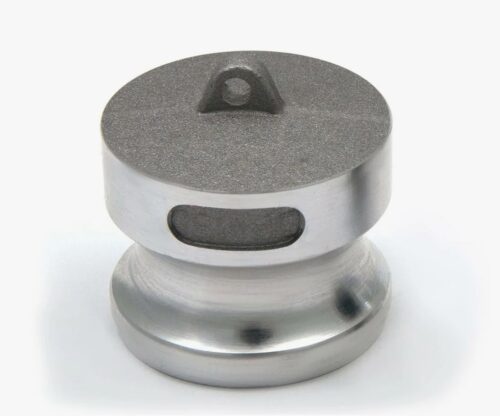

Камлок алюминиевый ТИП DP представляет собой корпус-заглушку с кулачковыми выступами, которые фиксируются в ответной муфте с рычагами (типы B, C, D, DC). Уплотнение обеспечивается резиновым или фторопластовым кольцом в проточке по торцу заглушки. Стандартная геометрия соответствует распространенным размерам камлоков, что обеспечивает совместимость с алюминиевыми, латунными и нержавеющими ответными частями.

Основные элементы конструкции:

• корпус заглушки (цилиндр/чашка с посадочным торцом);
• кулачковые выступы для зацепления с рычагами;
• проточка под уплотнительное кольцо;
• проушины под страховочную цепь или трос (по исполнению).

Корпус камлока алюминиевого ТИП DP изготавливается методом литья под давлением из алюминиевого сплава с последующей механической доработкой посадочных поверхностей. Для повышения коррозионной стойкости применяется анодирование или защитное покрытие.

Материалы корпуса и уплотнений

Для корпуса камлока алюминиевого ТИП DP используются литейные алюминиевые сплавы (например, АК12 или его аналоги), обеспечивающие низкую массу и устойчивость к воздействию воды, нефти и большинства органических жидкостей.

Уплотнительные кольца подбираются в зависимости от рабочей среды:

При выборе материала уплотнения для камлока алюминиевого ТИП DP необходимо учитывать не только вид транспортируемой среды, но и режим простоя линии. При длительном контакте с несовместимым продуктом эластомер теряет свойства, что приводит к подсосу воздуха или подтеканию при повторном запуске системы.

Технические параметры, типоразмеры и применение камлока алюминиевого ТИП DP

Размерный ряд и эксплуатационные характеристики

Камлоки алюминиевые ТИП DP выпускаются в типоразмерах, соответствующих условному проходу ответных частей:

• DN 20–25 (¾»–1″);
• DN 40 (1½»);
• DN 50 (2″);
• DN 65–80 (2½»–3″);
• DN 100 (4″);
• DN 125–150 (5″–6″) по согласованию.

Основные параметры:

• рабочее давление — до 1,6 МПа (в зависимости от диаметра и конструкции системы);
• температура эксплуатации — от -30 °С до +100 °С для уплотнений NBR (расширяется при применении EPDM, FKM, VMQ);
• твердость уплотнительных колец — 70–80 единиц по Шору А;
• толщина стенки корпуса — 3–6 мм.

Камлок алюминиевый ТИП DP совместим с муфтами камлоков типов B, C, D, DC из алюминия, латуни и нержавеющей стали при условии совпадения типоразмера и стандарта кулачкового профиля.

Сферы и особенности применения

Камлоки алюминиевые ТИП DP используются для временного или постоянного перекрытия линий в составе быстроразъемных соединений в следующих направлениях:

• нефтебазы и АЗС — заглушка наливных и сливных линий с бензином, дизтопливом, керосином;
• химическое производство — изоляция участков трубопроводов с растворителями, эмульсиями, слабокислыми и слабощелочными растворами;
• пищевая и фармацевтическая отрасли — защита рукавов и коллекторов с водой, сиропами, спиртосодержащими продуктами;
• сельское хозяйство — перекрытие рукавов при работе с жидкими удобрениями и пестицидами;
• строительство и коммунальное хозяйство — закрытие линий водо- и грязеперекачивающих насосов, дренажных систем.

Использование пыльника предотвращает попадание механических частиц в полость трубопровода, снижает риск абразивного износа арматуры и уплотнений при последующем запуске.

Сравнение исполнения камлоков алюминиевых по типам

Для выбора фурнитуры к шлангам и патрубкам целесообразно сопоставлять конструктивные типы камлоков:

Камлок алюминиевый ТИП DP применяется совместно с «папой» (ниппельной частью) камлока, закрывая наружное кулачковое соединение, тогда как тип DC работает с «мамой» (муфтовой частью).

Коммерческие условия поставки камлоков алюминиевых ТИП DP

Компания Резиномир предлагает камлоки алюминиевые ТИП DP оптом и в розницу для предприятий Санкт-Петербурга и Ленинградской области. Поставка возможна как стандартных типоразмеров, так и изделий под заказ по ТУ и рабочим чертежам заказчика (включая подбор материала уплотнений под химическую совместимость с продуктом).

Формат сотрудничества:

• работа с юридическими и физическими лицами;
• комплектация партий камлоков различного типа (A, B, C, D, DC, ТИП DP) в одном заказе;
• подбор материала уплотнительных колец (NBR, EPDM, FKM, VMQ) под условия эксплуатации;
• оплата по безналичному расчету, возможны индивидуальные условия для постоянных клиентов;
• отгрузка со склада компании и через логистических операторов по региону.

Для инженерных служб и служб снабжения дополнительно предлагается консультация по совместимости камлоков с рукавами, арматурой и трубопроводной фурнитурой, а также помощь рассчитать стоимость партии с учетом номенклатуры и объемов.

FAQ по камлокам алюминиевым ТИП DP

1. В чем отличие камлока алюминиевого ТИП DP от типа DC?
ТИП DP предназначен для заглушки ниппельной части («папы») камлока и устанавливается на штуцерную часть соединения. Тип DC — пыльник для муфтовой части («мамы»). Оба исполнения работают по одному кулачковому стандарту, но ставятся на разные ответные детали.

2. Как подобрать материал уплотнения для камлока ТИП DP под нефтепродукты?
Для бензинов и дизельного топлива при температурах до +80 °С применяются кольца из NBR. При повышенных температурах или контакте с ароматическими растворителями рекомендуется использовать FKM (Viton). Для уточнения совместимости среды и эластомера целесообразна консультация со специалистом Резиномир с указанием точного состава продукта.

3. Допустимо ли использование камлока алюминиевого ТИП DP в пищевых линиях?
Да, при выборе уплотнений из EPDM, VMQ (силикон) или специальных пищевых FKM-материалов, соответствующих требованиям гигиенических норм. Корпус из алюминиевого сплава рекомендуется применять на неагрессивных пищевых средах и в режимах с контролируемой очисткой.

4. Можно ли использовать камлок ТИП DP на линиях с избыточным давлением как основную запорную арматуру?
Камлок алюминиевый ТИП DP предназначен как элемент быстроразъемной арматуры и пыле-/жидкозащитная заглушка. В магистралях с постоянным рабочим давлением функцию основного запорного устройства должны выполнять специализированные краны или клапаны, а камлок используется как дополнительная защитная ступень.

5. Какие данные необходимо предоставить для расчета стоимости партии камлоков ТИП DP?
Для корректного расчета цены требуются: типоразмер (DN, дюймовый эквивалент), предполагаемое рабочее давление, вид рабочей среды, требуемый материал уплотнения, планируемый объем закупки и необходимость исполнения под заказ по ТУ или чертежу. На основании этих параметров формируется коммерческое предложение и спецификация поставки.
