Камлок алюминиевый ТИП E
Показаны все результаты (9)Цены: по возрастанию
Камлок алюминиевый ТИП E относится к группе быстроразъемных соединений с шланговым хвостовиком и наружной кулачковой частью («папа»), предназначенных для подключения гибких рукавов к муфтовым камлокам типов B, C, D, DC. Узел обеспечивает быстрое разъединение/соединение без применения инструмента, используется в линиях перекачки жидкостей и сыпучих материалов при рабочем давлении до 1,6 МПа и температуре от -30 °С до +100 °С.
Камлоки этого типа применяются в наливно-сливных комплексах, насосных агрегатах, мобильных установках, где требуется частое подключение шлангов. Компания Резиномир поставляет камлок алюминиевый ТИП E в Санкт-Петербурге и Ленинградской области. Для технической консультации и чтобы рассчитать стоимость партии, используется телефон +7 (812) 223-43-40 и e-mail spb@rti-land.ru.
Камлок алюминиевый ТИП E: конструкция и материалы
Конструктивное исполнение и метод изгот��вления

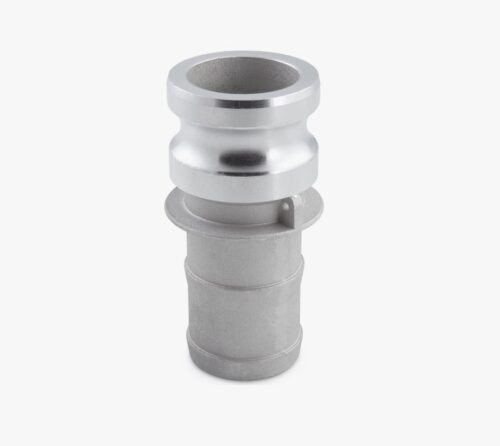

Камлок алюминиевый ТИП E представляет собой штуцер с кулачковыми выступами и шланговым хвостовиком. Основные элементы:
- наружная кулачковая часть для зацепления с рычагами муфты;
- торцевая поверхность с уплотнительным пояском (взаимодействует с кольцом в муфте);
- хвостовик под шланг с накаткой или кольцевыми буртиками;
- проушины под страховочную цепь (по исполнению).
Изготовление корпуса выполняется литьем под давлением из алюминиевого сплава с последующей механической обработкой посадочных поверхностей. Конфигурация кулачков выдерживается в допусках, обеспечивающих совместимость с алюминиевыми, латунными и нержавеющими муфтами соответствующего типоразмера. Для повышения коррозионной стойкости применяется анодирование или защитные покрытия.
Материалы корпуса и уплотнений в системе
Сам камлок алюминиевый ТИП E уплотнительного кольца не содержит: уплотнение расположено в муфтовой части (B, C, D, DC). Подбор материала кольца выполняется с учетом рабочей среды системы:
| Тип узла в паре с ТИП E | Материал корпуса муфты | Материал уплотнения | Диапазон температур, °С | Рабочее давление, МПа | Типичные среды |
|---|---|---|---|---|---|
| Камлок B / C / D | Алюминиевый сплав | NBR | -30 до +100 | до 1,6 | Бензин, дизельное топливо, масла, вода |
| Камлок B / C / D | Алюминий / латунь | EPDM | -40 до +120 | до 1,6 | Вода, пар, пищевые жидкости |
| Камлок B / C / D | Алюминий / нерж. сталь | FKM (Viton) | -20 до +200 | до 1,6 | Нефтепродукты, растворители, реагенты |
| Камлок B / C / D | Алюминий / нерж. сталь | VMQ (силикон) | -60 до +200 | до 1,0 | Пищевые и фармацевтические среды |
При выборе пары «камлок алюминиевый ТИП E + муфта с уплотнением» необходимо ориентироваться на наиболее критичный параметр — химическую стойкость материала кольца. Замена уплотнения только по температуре без учета состава продукта приводит к микроподтеканию и ускоренному износу шланга в зоне стыка.
Технические параметры, типоразмеры и применение камлока алюминиевого ТИП E
Размерный ряд и характеристики
Камлок алюминиевый ТИП E выпускается в типоразмерах, соответствующих условному проходу DN и внутреннему диаметру рукава:
- DN 20–25 (¾»–1″) — наружный диаметр хвостовика 19–32 мм;
- DN 40 (1½») — наружный диаметр хвостовика 48 мм;
- DN 50 (2″) — наружный диаметр хвостовика 60–63 мм;
- DN 65–80 (2½»–3″) — наружный диаметр хвостовика 75–89 мм;
- DN 100 (4″) — наружный диаметр хвостовика 100–114 мм.
Основные параметры:
- рабочее давление: до 1,6 МПа (зависит от диаметра шланга и типа рукава);
- температура эксплуатации: -30 °С до +100 °С для стандартных уплотнений NBR в муфте;
- толщина стенки корпуса: 3–6 мм;
- рекомендуемая твердость уплотнительных колец в ответных частях: 70–80 единиц по Шору А.
Хвостовик камлока алюминиевого ТИП E рассчитывается под установку с червячными или ленточными хомутами. При использовании рукавов с армирующими вставками подбирается диаметр с учетом наружного размера шланга и толщины стенки.
Сферы применения
Камлок алюминиевый ТИП E используется в составе быстроразъемных соединений в следующих системах:
- нефтебазы, АЗС, автоцистерны — подключение шлангов к магистралям с бензином, дизельным топливом, керосином;
- химические производства — временные и постоянные линии с растворителями, эмульсиями, слабокислыми и слабощелочными растворами;
- пищевая промышленность — соединение шлангов для перекачки воды, соков, сиропов, спиртосодержащих сред (при использовании соответствующих рукавов и уплотнений);
- сельское хозяйство — системы полива, внесения жидких удобрений и пестицидов;
- строительные и коммунальные службы — линии дренажа, перекачки воды, слабозагрязненных стоков и суспензий.
Применение алюминиевого исполнения целесообразно при требованиях к снижению массы навесного оборудования и при работе с нейтральными либо слабоагрессивными средами.
Сравнение исполнений камлоков по типу присоединения
Для выбора правильной комбинации фурнитуры к трубам и рукавам важно учитывать тип присоединения:
| Тип камлока | Присоединение к системе | Наличие шлангового хвостовика | Роль в соединении |
|---|---|---|---|
| Тип A | Внутренняя резьба | Нет | Переход на резьбовой патрубок |
| Тип C | Шланговый хвостовик | Да | Муфта для шланга |
| Камлок алюминиевый ТИП E | Шланговый хвостовик + «папа» | Да | Ниппель для шланга |
| Тип F | Наружная резьба + «папа» | Нет | Переход на резьбовой штуцер |
Камлок алюминиевый ТИП E, в отличие от типа C, устанавливается на сторону «папа» и стыкуется с рычажными муфтами (тип B, C, D, DC), что важно учитывать при подборе комплекта для конкретной линии.
Коммерческие условия поставки камлока алюминиевого ТИП E
Компания Резиномир организует поставка камлоков алюминиевых ТИП E для предприятий Санкт-Петербурга и Ленинградской области. Возможна комплектация как стандартными типоразмерами, так и подбор изделий под заказ по ТУ и чертежам с учетом специфики трубопроводной арматуры и применяемых рукавов.
Формат взаимодействия с заказчиками:
- работа с юридическими и физическими лицами;
- поставка камлоков оптом и мелким оптом, формирование смешанных партий разных типов (A, B, C, D, DC, DP, ТИП E);
- консультация по подбору материала уплотнительных колец и совместимости с химическими средами;
- оплата по безналичному расчету, возможны индивидуальные условия для постоянных клиентов;
- отгрузка продукции по региону с учетом требований заказчика к упаковке и маркировке.
По запросу инженерам и отделам снабжения предлагается техническая консультация и помощь в унификации номенклатуры быстроразъемных соединений на объекте.
FAQ по камлоку алюминиевому ТИП E
1. С какими типами муфт совместим камлок алюминиевый ТИП E?
Камлок ТИП E стыкуется с муфтами камлоков типов B, C, D и DC соответствующего типоразмера. Совместимость обеспечивается единым стандартом кулачкового профиля и посадочного диаметра.
2. Как подобрать диаметр камлока ТИП E под конкретный шланг?
Необходимо знать внутренний и наружный диаметр шланга. Диаметр хвостовика выбирается так, чтобы обеспечивать плотную посадку с учетом толщины стенки и допуска по овализации. Дополнительно учитывается тип хомута и рабочее давление. При подборе рекомендуется консультация с указанием марки рукава.
3. Допустимо ли использование камлока алюминиевого ТИП E с агрессивными химическими средами?
Применение возможно при условии устойчивости алюминиевого сплава к конкретной среде и использовании муфт с уплотнениями FKM или PTFE. Для сильно коррозионно-активных продуктов обычно рекомендуется нержавеющее исполнение камлоков.
4. Можно ли применять камлок ТИП E в пищевых линиях?
Да, при использовании соответствующего пищевого рукава и муфт с уплотнениями из EPDM или VMQ (силикон), а также при соблюдении регламентов по санитарной обработке. В отдельных случаях целесообразно рассмотреть нержавеющие камлоки для контакта с высокоагрессивными или горячими средами.
5. Какие данные нужны, чтобы рассчитать стоимость партии камлоков алюминиевых ТИП E?
Необходимо указать: типоразмер (DN или дюймовый размер), предполагаемую рабочую среду и условия эксплуатации, требуемое количество, необходимость подбора или поставки сопрягаемых муфт и уплотнений. На основе этих параметров формируются техническое и ценовое предложения.
