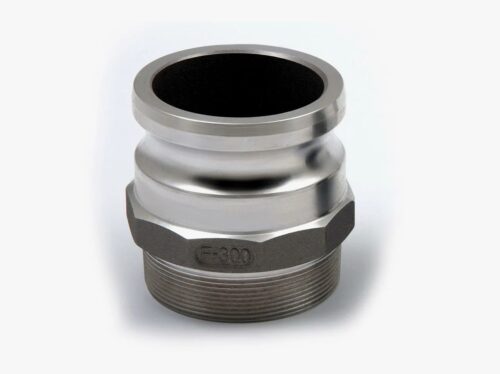

Камлок алюминиевый ТИП F

В системах промышленной гидравлики, топливоснабжения и транспортировки жидкостей оперативность монтажа и демонтажа соединений является критически важным фактором. Камлок алюминиевый ТИП F представляет собой быстроразъемное соединение (БРС), относящееся к кулачковой системе Camlock. Данный тип адаптера предназначен для фиксации на гибкий рукав и обеспечения герметичного стыка с ответной частью муфты (Тип A, B, C, D, DC, DP). Его функциональное назначение — минимизация времени простоя оборудования за счет возможности соединения/разъединения без применения специнструмента при сохранении давления в системе. В промышленных объектах Санкт-Петербурга и Ленинградской области использование камлока ТИП F снижает риски утечек и повышает эффективность технологических процессов.

Камлок алюминиевый ТИП F: конструкция и технология изготовления

Конструктивные особенности

Камлок алюминиевый ТИП F состоит из корпуса с цилиндрическим хвостовиком для крепления к рукаву и внешним кулачковым пазом, в котором расположено резиновое уплотнительное кольцо. При соединении с ответной муфтой кулачки последней входят в пазы адаптера, обеспечивая радиальное сжатие уплотнения и создание герметичного стыка. Отсутствие резьбовых соединений исключает риск перекручивания и обрыва при повторных циклах монтажа.

Хвостовик адаптера изготавливается с наружной или внутренней резьбой (по запросу) либо с гладкой поверхностью под хомутовое крепление к рукаву. Длина хвостовика стандартизирована и варьируется в зависимости от условного прохода.

Технология производства

Изготовление камлоков ТИП F осуществляется методом литья под давлением алюминиевых сплавов с последующей точной механической обработкой на станках с ЧПУ. Технологический процесс включает:

1. Подготовка сплава: использование алюминиевого сплава EN AC-42100 (AlSi7Mg0.3), обладающего оптимальным сочетанием прочности, коррозионной стойкости и обрабатываемости.
2. Литье: формирование заготовки в пресс-форме при температуре 660–680 °С с контролем давления заливки.
3. Механообработка: фрезерование, токарная обработка, нарезка резьбы (при наличии) для достижения точности ±0.05 мм.
4. Контроль качества: проверка геометрических параметров, отсутствия раковин и трещин методом ультразвуковой дефектоскопии.

Такая технология гарантирует взаимозаменяемость изделий и соответствие требованиям международных стандартов.

Материалы, стандарты и технические параметры

Применяемые материалы и их свойства

Корпус (алюминиевый сплав EN AC-42100)

• Плотность: 2.7 г/см³
• Предел прочности на растяжение: ≥180 МПа
• Твердость по Бринеллю: 70–80 HB
• Коррозионная стойкость: устойчив к атмосферной и слабокислой среде (−60 °С до +150 °С)

Уплотнительное кольцо
Материал подбирается в зависимости от перекачиваемой среды:

Нормативная база

Производство камлоков ТИП F осуществляется в соответствии с международными стандартами:

• DIN 2828 (Германия) — регламентирует размеры, допуски и методы испытаний быстроразъемных соединений.
• A-A-59326 (ранее MIL-C-27487, США) — определяет требования к конструкции, материалам и взаимозаменяемости.

Отечественный аналог (ГОСТ) для данного типа соединения отсутствует, поэтому все изделия производятся с соблюдением указанных международных норм, что обеспечивает полную совместимость с камлоками других производителей.

Технические параметры и типоразмеры

Камлоки ТИП F выпускаются в широком диапазоне условных проходов. Ниже представлены ключевые характеристики:

Техническое предупреждение
При работе с камлоками ТИП F в системах высокого давления (>1.0 МПа) необходимо обеспечить соосность соединяемых элементов с допуском не более 0.1 мм. Несоблюдение данного требования приводит к одностороннему сжатию уплотнения, что нарушает герметичность стыка и сокращает срок службы соединения.

Сферы применения

Алюминиевые камлоки ТИП F находят применение в отраслях, где требуется частая смена технологических линий или мобильное оборудование:

• Нефтегазовая отрасль: бункеровка топлива на АЗС, заправка автоцистерн, обслуживание буровых установок.
• Химическая промышленность: транспортировка неагрессивных реагентов, промывочных жидкостей, промышленных стоков.
• Водоснабжение и ирригация: временные магистрали подачи воды на стройплощадках, оросительные системы в сельском хозяйстве.
• Пищевая промышленность: линии подачи воды, неагрессивных пищевых сред (при использовании уплотнений из EPDM или PTFE и соответствующей сертификации).
• Строительство: удаление шлама, подача цементных растворов (неабразивных), дренажные работы.
• Судостроение и портовое хозяйство: бункеровка судов, обслуживание береговой инфраструктуры.

Использование камлока ТИП F сокращает время монтажных работ на 40–60 % по сравнению с резьбовыми соединениями и исключает необходимость применения гаечных ключей.
