Камлок нержавеющий ТИП C
Показаны все результаты (6)Цены: по возрастанию
Камлок нержавеющий ТИП C представляет собой кулачковую муфту с резьбовым хвостовиком для шланга и штуцером на противоположном конце, предназначенную для быстрого и герметичного соединения рукавов и трубопроводов в промышленных системах. Его функциональное назначение заключается в обеспечении оперативной стыковки с адаптерами камлок типов A, D, F и другими, исключая необходимость использования инструментов. Данный тип соединения широко применяется в отраслях, где требуется высокая коррозионная стойкость и гигиеничность материалов. Для уточнения параметров, расчёта стоимости и получения консультации специалисты компании «Резиномир» доступны по телефону: +7 (812) 223-43-40 или по электронной почте: spb@rti-land.ru.
Камлок нержавеющий ТИП C: конструкция, производство и свойства
Конструктивные особенности и принцип действия

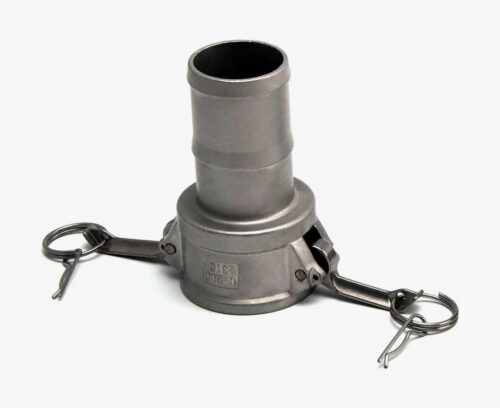

Конструкция камлока ТИП C включает корпус с резьбовым хвостовиком для шланга на одном конце, штуцером на противоположном конце, кулачковым механизмом и уплотнительным кольцом. Штуцер вставляется в ответную часть адаптера, после чего кулачковые рычаги фиксируют соединение. Принцип действия основан на создании герметичного барьера за счёт сжатия уплотнительного кольца между поверхностями соединяемых деталей. Нержавеющая сталь обеспечивает стойкость к коррозии в агрессивных средах и соответствует гигиеническим требованиям пищевой и фармацевтической промышленности.
Технология производства
Изготовление камлоков ТИП C выполняется методами точного литья под давлением с последующей механической обработкой. Это обеспечивает высокую точность геометрии, чистоту поверхности и взаимозаменяемость деталей. На всех этапах производства проводится контроль параметров, что гарантирует соответствие продукции заявленным характеристикам и стандартам.
Применяемые материалы
Корпус камлока ТИП C изготавливается из нержавеющей стали марки AISI 304 (08Х18Н10), обладающей повышенной коррозионной стойкостью в различных промышленных средах. Для работы с высокоагрессивными средами применяется сталь AISI 316 (03Х17Н14М2) с повышенным содержанием молибдена. Уплотнительные кольца поставляются из нитрил-бутадиенового каучука (NBR) в стандартном варианте. Для специализированных применений используются уплотнения из этилен-пропиленового каучука (EPDM), фторкаучука (FKM) или фторопласта (PTFE).
Нормативные стандарты
Продукция соответствует международным стандартам DIN 2828, A‑A‑59326 и ISO 7241‑1, регулирующим основные размеры, допуски и требования к герметичности быстроразъемных соединений. Применяемые нержавеющие стали AISI 304 и AISI 316 соответствуют требованиям ASTM A351. В Российской Федерации специфический ГОСТ для камлоков ТИП C не установлен.
Технические параметры и сферы применения камлока нержавеющего ТИП C
Технические характеристики и типоразмеры
Камлоки нержавеющие ТИП C представлены в широком диапазоне условных проходов. Максимальное рабочее давление снижается с увеличением диаметра. Температурный диапазон эксплуатации определяется материалом уплотнения.
| Условный проход | Максимальное рабочее давление, МПа |
|---|---|
| 1/2″ (15 мм) | 1.6 |
| 3/4″ (20 мм) | 1.6 |
| 1″ (25 мм) | 1.2 |
| 1,5″ (40 мм) | 1.0 |
| 2″ (50 мм) | 0.8 |
| 3″ (75 мм) | 0.6 |
| 4″ (100 мм) | 0.4 |
Температурный диапазон для уплотнений из NBR составляет от ‑30°С до +100°С. При использовании EPDM или FKM диапазон расширяется до ‑40°С до +200°С. Допустимая вязкость перекачиваемой среды не ограничена.
Сферы применения
Камлок нержавеющий ТИП C находит применение в отраслях, где требуется быстрое соединение и высокая коррозионная стойкость. Основные области использования:
- Перекачка агрессивных химических растворов в химической промышленности
- Транспортировка пищевых продуктов и ингредиентов
- Производство фармацевтических препаратов и биологических средств
- Системы водоподготовки и очистки стоков на промышленных объектах
- Бункеровка судов и портовые операции с агрессивными жидкостями
- Перекачка косметических средств и парфюмерных композиций
Использование камлоков ТИП C позволяет сократить время монтажа, обеспечить гигиеничность процессов и повысить оперативность технологических операций.
При монтаже камлока ТИП C необходимо убедиться в отсутствии повреждений штуцера и уплотнительного кольца, а также в правильной ориентации кулачкового паза для обеспечения герметичности соединения. Недобор давления может привести к утечкам.
Компания «Резиномир» предлагает камлоки нержавеющие ТИП C для поставок как юридическим, так и физическим лицам. Возможны поставки оптом и в любых объёмах. При необходимости выполняется производство под заказ по индивидуальным техническим условиям. Условия оплаты гибкие, на всю продукцию предоставляется гарантия.
Часто задаваемые вопросы
В чем отличие камлока ТИП C от других типов быстроразъемных соединений?
Камлок ТИП C представляет собой кулачковую муфту с резьбовым хвостовиком для шланга и штуцером. Отличие заключается в комбинации штуцерного соединения с возможностью крепления к шлангу, что позволяет использовать его в качестве переходного элемента между рукавными и трубопроводными системами.
Какие уплотнения выбрать для работы с агрессивными химическими средами?
Для агрессивных сред рекомендуется использовать уплотнения из фторкаучука (FKM) или фторопласта (PTFE). Сталь AISI 316 обеспечивает дополнительную защиту от коррозии. Выбор материала уплотнения зависит от конкретного химического состава перекачиваемой среды и температурного режима.
Какие ограничения по температуре и давлению для камлока ТИП C?
Максимальное рабочее давление варьируется от 0.4 до 1.6 МПа в зависимости от условного прохода. Температурный диапазон для стандартных уплотнений NBR составляет от ‑30°С до +100°С. При использовании EPDM или FKM диапазон расширяется до ‑40°С до +200°С.
Как определить правильный размер камлока ТИП C для конкретного рукава?
Размер выбирается по внутреннему диаметру рукава и диаметру штуцера, к которому будет присоединяться камлок. Условный проход (DN) камлока должен соответствовать диаметру шланга с учётом возможного расширения под давлением. Рекомендуется ориентироваться на технические таблицы соответствия диаметров рукавов и камлоков или получить консультацию специалиста.
Предоставляется ли гарантия на камлоки ТИП C?
Да. На всю продукцию «Резиномир» распространяется гарантия, покрывающая заводские дефекты материалов и изготовления. Срок и условия гарантии указаны в сопроводительных документах. При возникновении вопросов по гарантии обращайтесь в службу поддержки компании.
