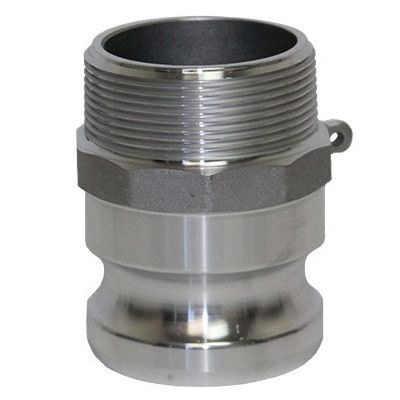

Камлок нержавеющий ТИП F

Камлоки переходные представляют собой группу соединительных элементов, предназначенных для стыковки быстроразъемных соединений камлок с другими типами fittingов, трубопроводами или рукавами, отличающимися по типу резьбы, диаметру или конструкции. Их функциональное назначение заключается в обеспечении совместимости разнородных элементов системы транспортировки жидкостей, газов и сыпучих материалов без полной замены существующего оборудования. Данная категория изделий широко применяется в модернизации производственных линий и создании гибких технологических схем. Для получения консультации, расчёта стоимости и уточнения условий поставки специалисты компании «Резиномир» доступны по телефону: +7 (812) 223-43-40 или по электронной почте: spb@rti-land.ru.

Камлоки переходные: конструкция, производство и свойства

Конструктивные особенности и принцип действия

Камлоки переходные изготавливаются в виде адаптеров с одной стороны которых расположен кулачковый паз стандарта камлок, а с другой — различные типы соединений: внутренняя или наружная метрическая/дюймовая резьба, фланцы по ГОСТ 12821-80 или EN 1092-1, штуцеры для рукавов. Принцип действия основан на соединении кулачковой части с соответствующей муфтой камлок (типы A, B, C, D, E, F) и герметизации за счёт уплотнительного кольца. Противоположный конец обеспечивает подключение к существующей трубопроводной арматуре или гибким рукавам. Такая конструкция исключает необходимость сварки и резьбовых переходников, сокращая время монтажа.

Технология производства

Изготовление камлоков переходных выполняется методами точного литья под давлением с последующей механической обработкой резьбовых и фланцевых поверхностей. Это обеспечивает высокую точность геометрии, чистоту поверхности и взаимозаменяемость деталей. На всех этапах производства проводится контроль параметров, что гарантирует соответствие продукции заявленным характеристикам и стандартам. Применяется полировка поверхности для повышения коррозионной стойкости.

Применяемые материалы

Корпуса камлоков переходных изготавливаются из нержавеющей стали AISI 304 (08Х18Н10) или AISI 316 (03Х17Н14М2) для работы с агрессивными средами. Алюминиевые сплавы EN AC-42100 применяются в системах, где важен низкий вес. Латунные сплавы CuZn39Pb3 используются в водопроводных системах. Уплотнительные кольца поставляются из нитрил-бутадиенового каучука (NBR) в стандартном варианте. Для специализированных применений используются уплотнения из этилен-пропиленового каучука (EPDM), фторкаучука (FKM) или фторопласта (PTFE).

Нормативные стандарты

Продукция соответствует международным стандартам DIN 2828, A‑A‑59326 и ISO 7241‑1, регулирующим основные размеры, допуски и требования к герметичности быстроразъемных соединений. Фланцевые переходники соответствуют ГОСТ 12821-80 или EN 1092-1. Применяемые нержавеющие стали AISI 304 и AISI 316 соответствуют требованиям ASTM A351. В Российской Федерации специфический ГОСТ для камлоков переходных не установлен.

Технические параметры и сферы применения камлоков переходных

Технические характеристики и классификация

Камлоки переходные классифицируются по типу перехода: резьбовые (внутренняя/наружная), фланцевые, штуцерные, диаметральные. Максимальное рабочее давление зависит от материала и размера, варьируясь от 0.4 до 1.6 МПа. Температурный диапазон эксплуатации определяется материалом уплотнения.

Температурный диапазон для уплотнений из NBR составляет от ‑30°С до +100°С. При использовании EPDM или FKM диапазон расширяется до ‑40°С до +200°С. Допустимая вязкость перекачиваемой среды не ограничена.

Сферы применения

Камлоки переходные находят применение в отраслях, где требуется интеграция быстроразъемных соединений с существующим оборудованием. Основные области использования:

• Модернизация систем водоснабжения и канализации на промышленных объектах
• Подключение мобильных насосных установок к стационарным трубопроводам
• Создание временных технологических линий в строительстве
• Перекачка химических реагентов в химической промышленности
• Транспортировка пищевых продуктов на перерабатывающих предприятиях
• Бункеровка судов и портовые операции

Использование камлоков переходных позволяет сократить время монтажа, обеспечить гигиеничность процессов и повысить оперативность технологических операций при интеграции разнородных систем.

При монтаже камлоков переходных необходимо убедиться в совпадении типа резьбы, диаметра и стандарта фланца с подключаемым оборудованием. Недобор давления или несоосность могут привести к утечкам и повреждению уплотнений.

Компания «Резиномир» предлагает камлоки переходные для поставок как юридическим, так и физическим лицам. Возможны поставки оптом и в любых объёмах. При необходимости выполняется производство под заказ по индивидуальным техническим условиям. Условия оплаты гибкие, на всю продукцию предоставляется гарантия.

Часто задаваемые вопросы

Что представляют собой камлоки переходные и в каких случаях они необходимы?
Камлоки переходные — это адаптеры, соединяющие быстроразъемные соединения камлок с другими типами fittingов (резьба, фланец, штуцер). Они необходимы при модернизации существующих систем, где требуется интеграция камлоков с оборудованием, имеющим другие типы соединений, без полной замены трубопроводов.

Какие материалы камлоков переходных применяются для работы с пищевыми продуктами?
Для пищевой промышленности применяются камлоки из нержавеющей стали AISI 316 с уплотнениями из EPDM или PTFE. Материалы сертифицированы для контакта с пищевыми средами и обеспечивают необходимую гигиеничность. При выборе необходимо учитывать температурный режим и химический состав перекачиваемого продукта.

Как определить нужный тип переходного камлока для конкретной задачи?
Выбор определяется типом существующего соединения (резьба, фланец, штуцер), его параметрами (диаметр, шаг резьбы, стандарт фланца) и требованиями к рабочей среде (давление, температура, агрессивность). Рекомендуется предоставить технические характеристики оборудования специалистам для подбора оптимального решения.

Какие стандарты применимы к камлокам переходным с фланцевым соединением?
Фланцевые камлоки переходные соответствуют ГОСТ 12821-80 (российский стандарт) или EN 1092-1 (европейский стандарт). При заказе необходимо указать требуемый стандарт, давление и тип фланца (平面, выступающий, вдавленный) для обеспечения совместимости с существующей арматурой.

Предоставляется ли гарантия на камлоки переходные?
Да. На всю продукцию «Резиномир» распространяется гарантия, покрывающая заводские дефекты материалов и изготовления. Срок и условия гарантии указаны в сопроводительных документах. При возникновении вопросов по гарантии обращайтесь в службу поддержки компании.
