Камлоки переходные

Камлоки переходные представляют собой быстроразъемные адаптеры, предназначенные для стыковки камлок‑соединений между собой, а также с резьбовыми, фланцевыми и штуцерными элементами трубопроводов и рукавных линий. Основное функциональное назначение — обеспечить совместимость разных типоразмеров и стандартов соединений без переделки трубопровода, сварки и нарезки новой резьбы. Камлоки переходные применяются при реконструкции, расширении и гибкой перенастройке технологических линий на объектах Санкт-Петербурга и Ленинградской области.

Для подбора конфигурации перехода, консультации по материалам и чтобы рассчитать стоимость партии камлоков переходных, в «Резиномир» предусмотрена техническая консультация по телефону +7 (812) 223-43-40 и электронной почте spb@rti-land.ru.

Камлоки переходные: конструкция, материалы и нормативы

Конструктивные типы и принцип работы

Камлоки переходные включают несколько основных конструктивных исполнений:

• переход камлок–камлок (разные типы и/или диаметры);
• переход камлок–резьба (внутренняя/наружная, метрическая или дюймовая);

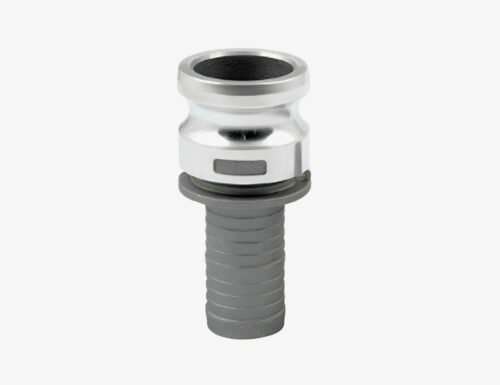

• переход камлок–штуцер (под рукав);
• переход камлок–фланец (по ГОСТ или EN).

Одна сторона изделия имеет кулачковую часть (адаптер или муфту камлок стандартных типов A, B, C, D, E, F, DC, DP), вторая — отличающееся по типу соединение или размер. Фиксация кулачковой части осуществляется стандартными рычагами, обеспечивающими прижим уплотнительного кольца и герметичность при рабочем давлении. Противоположный конец присоединяется к трубопроводу или рукаву резьбовым, фланцевым или штуцерным способом.

Технология производства камлоков переходных

Камлоки переходные из металлов изготавливаются методом литья под давлением или по выплавляемым моделям с последующей механической обработкой:

• расточка и доводка кулачковых пазов;
• обработка резьб (по ISO 228, ISO 7/1 или аналогам);
• обработка привалочных поверхностей фланцев.

Полимерные переходные камлоки производятся методом литья под давлением из термопластов с последующей дообработкой посадочных мест под уплотнения. На всех стадиях применяется вибро- или барабанная очистка и, при необходимости, полировка для снижения шероховатости и улучшения коррозионной стойкости.

Применяемые материалы и их свойства

В линейке камлоков переходных используются следующие основные материалы:

• нержавеющая сталь AISI 304 (08Х18Н10) и AISI 316 (03Х17Н14М2) — коррозионная стойкость в водных, пищевых и ряде химических сред, рабочие давления до 1.6 МПа;
• алюминиевые сплавы EN AC‑42100 (AlSi7Mg0.3) — низкая масса, достаточная прочность для давлений до 0.8–1.0 МПа;
• латунные сплавы типа CuZn39Pb3 — совместимость с водопроводной арматурой, устойчивость к воде и неагрессивным средам;
• полипропилен PP‑H / PP‑B — химическая стойкость к растворам кислот и щелочей, работа в диапазоне до примерно +70–+80°С при давлениях до 0.8 МПа.

Уплотнительные кольца применяются из:

• NBR (нитрил-бутадиеновый каучук) — вода, нефтепродукты, диапазон примерно от -30°С до +100°С;
• EPDM — вода, водные растворы солей и щелочей, от -40°С до +140°С;
• FKM (фторкаучук) — органические растворители, масла, от -20°С до +200°С;
• PTFE (фторопласт) — агрессивные химические среды и высокие температуры в составе комбинированных решений.

Нормативные стандарты

Геометрия кулачковых частей камлоков переходных ориентирована на:

• DIN 2828;
• A‑A‑59326 (бывший MIL‑C‑27487).

Фланцевые переходы выполняются по:

• ГОСТ 12821‑80;
• EN 1092‑1.

Для самих камлоков переходных отдельный ГОСТ не установлен, однако применяемые материалы соответствуют ASTM A351 (для нержавеющей стали), ряду отраслевых ТУ и стандартов на полимерное сырьё.

Технические параметры и применение камлоков переходных

Классификация, типоразмеры и рабочие параметры

Камлоки переходные классифицируются по двум основным признакам: тип перехода и материал. Рабочее давление и температурный диапазон зависят от сочетания этих параметров.

Фактические значения зависят от конкретного изделия, толщины стенки и конструкции, поэтому при проектировании рекомендуется запрашивать паспортные данные и расчётные показатели.

При подборе камлоков переходных критично проверять не только номинальный диаметр и тип присоединения, но и рабочее давление всей линии. Установка полимерного или алюминиевого перехода в участок с давлением выше его допуска может привести к деформации корпуса и разгерметизации уже при кратковременных гидроударах.

Основные области применения и примеры задач

Камлоки переходные используются там, где требуется связать разные стандарты и диаметры трубопроводной арматуры без полной замены магистрали. Наиболее типичные сценарии для предприятий Санкт-Петербурга и Ленинградской области:

• подключение мобильных насосных агрегатов с камлоками к стационарным стальным линиям с фланцами по ГОСТ 12821‑80;
• стыковка импортного оборудования с резьбовыми патрубками BSP/NPT к существующим системам с камлоком по DIN 2828;
• организация временных обводных линий (by‑pass) при ремонте насосных и фильтрационных узлов;
• подключение мягких рукавов (ПВХ, резина, PTFE‑рукава) к жёстким трубопроводам без изготовления специальных фланцевых вставок;
• адаптация диаметра при замене насосного оборудования или модернизации участков с изменением расчётных расходов.

Единственный нумерованный или маркированный список целесообразно использовать для структурирования областей применения. На его основе специалист может быстро сопоставить свои задачи с возможностями переходных камлоков и выбрать схему подключения.

Коммерческие условия поставки камлоков переходных в «Резиномир»

Компания «Резиномир» осуществляет поставка камлоков переходных для юридических и физических лиц на территории Санкт-Петербурга и Ленинградской области. В ассортименте доступны решения из нержавеющей стали, алюминия, латуни и полипропилена с типоразмерами от 15 до 200 мм и различными вариантами переходов (камлок–камлок, камлок–резьба, камлок–штуцер, камлок–фланец).

По запросу возможно изготовление камлоков переходных под заказ по ТУ заказчика: изменение типоразмера, материала, исполнения уплотнений, конфигурации резьбы или фланца. Поставки выполняются оптом и партиями для комплектации отдельных объектов. Система оплаты согласуется в договоре: доступна предоплата и поэтапная оплата для постоянных клиентов. На изделия распространяется гарантия в части соответствия заявленным техническим параметрам.

FAQ по камлокам переходным

Как подобрать камлок переходный между разными диаметрами камлок‑соединений?

Необходимо определить типы обеих сторон (например, адаптер и муфта камлок, типы C–F или A–D) и их номинальные диаметры в мм. Далее подбирается переходной камлок с соответствующей комбинацией DN, при этом допустимое рабочее давление должно быть не ниже расчётного давления линии. При сомнениях имеет смысл запросить консультацию с указанием фактического давления и типа перекачиваемой среды.

В каких случаях нужен переход камлок–фланец, а не камлок–резьба?

Переход камлок–фланец применяют при подключении к магистральным трубопроводам среднего и большого диаметра (обычно от 50–65 мм и выше), где фланцевое соединение уже предусмотрено проектом. Резьбовые переходы рациональны для меньших диаметров и обслуживаемых узлов (насосы, фильтры, коллекторы), где важна возможность быстрого демонтажа без работы с фланцевым крепежом.

Как выбирать материал камлока переходного под конкретную среду?

Исходят из трёх параметров: химический состав среды, рабочая температура, расчётное давление. Для воды, воздуха и неагрессивных сред подходят алюминиевые и латунные переходы. Для пищевых продуктов и фармацевтики — AISI 304/316 с EPDM или PTFE. Для агрессивных химических растворов — преимущественно AISI 316 с FKM/PTFE. Полипропилен используют при невысоком давлении и температуре до 70–80°С, преимущественно для химических растворов и удобрений.

Можно ли комбинировать камлоки переходные из разных материалов в одной линии?

Допускается, если учитывается минимальное из допустимых рабочих давлений и температур для всех установленных элементов. При этом следует учитывать электрохимическую совместимость (например, пара «нержавеющая сталь — алюминий» во влажной среде) и возможную разницу коэффициентов теплового расширения, особенно при работе в широком температурном диапазоне.

Какие данные нужны для заказа камлоков переходных в компании «Резиномир»?

При обращении целесообразно указать: тип перехода (камлок–камлок, камлок–резьба, камлок–фланец, камлок–штуцер), диаметры и стандарты присоединений (DN, резьба BSP/NPT, ГОСТ или EN для фланца), рабочее давление, температурный диапазон, тип среды, требуемое количество и предпочтительный материал. На основе этой информации специалист подберёт конфигурацию и предложит цены, а также сформирует условия отгрузки и оплаты.
