Предохранительный хомут (DIN 2817) алюминий
Показаны все результаты (11)Цены: по возрастанию
Предохранительный хомут (DIN 2817) алюминий обеспечивает фиксацию соединений гибких шлангов высокого давления в системах BRS (Behälter-Rohr-Schlauch-Verbindungen). Устройство предотвращает самопроизвольное разъединение муфты и ниппеля при внутреннем давлении до 10 бар и выше, минимизируя риск травм и утечек в трубопроводных системах. Стандарт DIN 2817 определяет конструкцию хомута как двухсегментный зажим с болтовым креплением, предназначенный для промышленных соединений резиновых рукавов с фланцами или штуцерами.

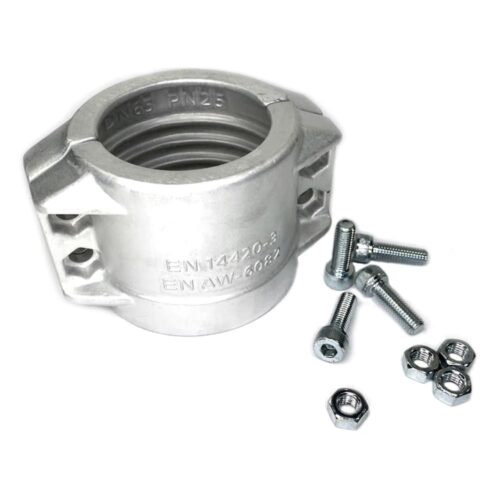

Предохранительный хомут (DIN 2817) алюминий
Технология производства
Производство осуществляется методом литья под давлением из алюминиевого сплава с последующей механической обработкой. Процесс включает формовку сегментов, фрезеровку пазов под уплотнитель и нарезку резьбы M8–M12 для болтов. Термообработка по T6 (закалка и искусственное старение) повышает предел прочности на разрыв до 240 МПа. Контроль качества соответствует требованиям DIN EN ISO 9001.
Материалы и их свойства
Основной материал — алюминиевый сплав EN AW-5754 (AlMg3), с содержанием магния 3–5%, что обеспечивает плотность 2,66 г/см³ и устойчивость к коррозии в средах с pH 4–9. Предел текучести — 145 МПа, модуль упругости — 70 ГПа. Уплотнительный элемент — профиль EPDM (этилен-пропиленовый каучук) с твердостью 70 Shore A, рабочим диапазоном температур от -40°C до +120°C и стойкостью к маслам по классу 3 по DIN 2817.
Согласно DIN 2817, алюминиевый предохранительный хомут не рекомендуется для сред с концентрацией щелочей выше 10%, где предпочтителен вариант из нержавеющей стали A4 (1.4401).
| Типоразмер DN, мм | Внешний диаметр хомута, мм | Масса, кг | Макс. давление, бар |
|---|---|---|---|
| 13 | 28 | 0,15 | 16 |
| 19 | 34 | 0,20 | 16 |
| 25 | 42 | 0,28 | 16 |
| 32 | 50 | 0,35 | 10 |
| 38 | 57 | 0,45 | 10 |
| 50 | 70 | 0,60 | 10 |
Технические параметры и классификация
Классификация по DIN 2817 включает типы A (стандартный) и B (усиленный с дополнительным фиксатором). Диапазон типоразмеров — DN 13–76 мм. Крутящий момент затяжки болтов — 20–40 Н·м в зависимости от DN. Хомут выдерживает циклы нагрузки до 10⁵ при давлении 1,1-кратном от номинального. Совместим с соединениями EPDM, NBR и FPM уплотнителей.
За уточнением параметров и консультацией обращайтесь по телефону +7 (812) 223-43-40 или электронной почте spb@rti-land.ru.
Сферы применения
Предохранительный хомут (DIN 2817) алюминий применяется в химической, нефтеперерабатывающей и пищевой промышленности для фиксации шлангов в насосных станциях и разгрузочных системах.
- В химической отрасли — для соединений с агрессивными жидкостями (кислоты до 30%) при температурах до 100°C.
- В пищевой промышленности — для транспортировки молочных продуктов и сиропов, где требуется санитарная обработка.
- В нефтехимии — в системах перекачки топлива и масел под давлением 6–10 бар.
Условия поставки
Компания Резиномир осуществляет поставку предохранительных хомутов (DIN 2817) алюминий оптом от 10 шт. и под заказ по ТУ для юрлиц и физлиц в Санкт-Петербурге и Ленинградской области. Возможны объемы отгрузки до 500 шт. в партию. Оплата по безналичному расчету или наличными. Рассчитать стоимость партии — по запросу с указанием типоразмера и количества. Гарантия на материал — 12 месяцев.
FAQ
Как выбрать типоразмер предохранительного хомута (DIN 2817) алюминий?
Типоразмер определяется номинальным диаметром шланга DN по таблице DIN 2817. Измерьте внешний диаметр муфты и ниппеля, добавьте 2–3 мм на уплотнитель. Для DN свыше 50 мм рекомендуется усиленный тип B.
Влияет ли материал уплотнителя на эксплуатацию?
Да, EPDM подходит для воды и паров (до +120°C), NBR — для углеводородов (до 80°C). Выбор по химической стойкости по таблицам DIN 2817 обеспечивает срок службы до 5 лет при 10⁴ циклах.
Можно ли использовать хомут в вакуумных системах?
Стандарт DIN 2817 допускает вакуум до -0,9 бар для DN до 38 мм. Для больших диаметров применяют дополнительные вакуумные хомуты.
Как монтировать предохранительный хомут (DIN 2817) алюминий?
Разместите сегменты вокруг соединения, вставьте уплотнитель в паз, затяните болты крест-накрест с моментом 25 Н·м для DN 25–38 мм. Проверьте отсутствие зазора более 0,5 мм.
Подходит ли алюминиевый хомут для взрывоопасных зон?
Да, в зонах класса 2 по ГОСТ IEC 60079-10-1 при использовании с искробезопасными уплотнителями. Коррозионная стойкость EN AW-5754 подтверждена испытаниями по ISO 9227 (соляной туман 1000 ч).
