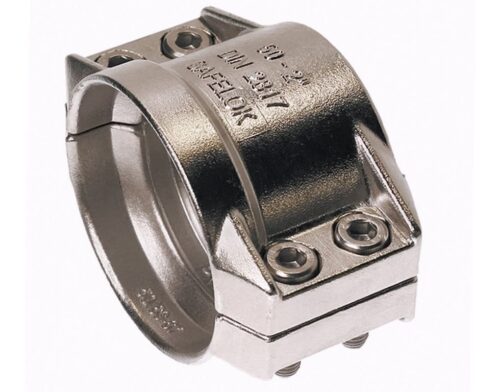

Предохранительный хомут (DIN 2817) нержавеющий
Показаны все результаты (9)Цены: по возрастанию
Предохранительный хомут (DIN 2817) нержавеющий применяется для фиксации BRS-соединений при напорной передаче жидкостей и газов в шланговых трубопроводах. Конструкция соответствует стандарту DIN 2817: состоит из двух полуобойм с болтовым соединением, способных удерживать муфтовую часть соединения от смещения под воздействием рабочего давления до 16 бар и выше. Использование нержавеющей стали 304/316 обеспечивает устойчивость к агрессивным средам, температурным перепадам и циклическим нагрузкам в условиях эксплуатации химических, пищевых и нефтегазовых производств.
Предохранительный хомут (DIN 2817) нержавеющий
Метод изготовления и конструктивные особенности
Нержавеющие хомуты DIN 2817 изготавливаются методом холодной штамповки с последующей механической обработкой посадочных элементов и резьбовых соединений. Контроль геометрии осуществляется на каждом этапе производственного цикла по допускам DIN ISO 2768-m. Штампованные полуобоймы проходят виброабразивную обработку и кислотное пассивирование согласно EN 2516 — для повышения коррозионной стойкости и устранения окалины после сварки.
Центральный конструктивный элемент — зона посадки муфты с выточкой под уплотнительное кольцо, предотвращающее продольный сдвиг и утечку среды при вибрационных нагрузках. Затягивание производится болтами M8 или M10 с шестигранной головкой, класс прочности 8.8.
Применяемые материалы и эксплуатационные характеристики
Для изготовления используется коррозионностойкая нержавеющая сталь:
- AISI 304 (1.4301): применяется в неагрессивных средах (вода, растворы щелочей, кислоты слабой концентрации).
- AISI 316 (1.4401 или 1.4571): химустойкий вариант для сред с содержанием солей, кислот и морской воды.
Основные свойства стали:
- предел прочности на разрыв: 500–700 МПа;
- температурный диапазон эксплуатации: от -60°С до +250°С;
- стойкость к хлорсодержащим соединениям (для AISI 316);
- коэффициент теплового расширения — 16,5×10⁻⁶ 1/°С.
Уплотнительные вставки выполняются из резинотехнических смесей по типу среды:
- EPDM — для водяных паров, щелочей;
- Viton (FPM) — для нефтепродуктов, растворителей;
- NBR — для масел и дизельных топлив.
При подборе материала следует учитывать химическую совместимость уплотнителя и транспортируемой среды. Использование неоптимального полимера приводит к ускоренной деградации и разгерметизации соединения уже на 1000–1500 цикле.
Технические параметры, типоразмеры и классификация
Вся продукция соответствует требованиям стандарта DIN 2817. Классификация изделий ведется по номинальному внутреннему диаметру шланга (DN).
| DN, мм | Наружный диаметр, мм | Рекомендуемый крутящий момент, Н·м | Масса, кг | Макс. давление, бар |
|---|---|---|---|---|
| 13 | 28 | 20 | 0,18 | 16 |
| 25 | 42 | 25 | 0,30 | 16 |
| 32 | 50 | 30 | 0,38 | 16 |
| 38 | 57 | 35 | 0,45 | 16 |
| 50 | 70 | 40 | 0,65 | 16 |
Типы исполнения:
- Тип A — стандартный с гладкими сегментами;
- Тип B — усиленный с дополнительной фиксацией и увеличенной площадью посадки.
Допустимый вакуум: до –0,9 бар для типоразмеров ≤ DN 38 мм. Совместимость с шлангами торговых марок Alfagomma, Trelleborg, Semperit и Continental подтверждена испытаниями на вибрационную устойчивость.
Отрасли и примеры применения
Предохранительные хомуты DIN 2817 из нержавеющей стали предназначены для эксплуатации в средах с повышенными требованиями к гигиене, химической стойкости и температурной стабильности:
- Химическая промышленность — транспортировка кислот, щелочей и органических растворителей;
- Фармацевтика и биотехнологии — системы жидкостного дозирования, санитарные трубопроводы;
- Пищевая промышленность — линии розлива, CIP-мойки, перекачка продуктов в молочной и пивоваренной сфере;
- Нефтехимия — соединения сливных рукавов, вакуумных систем и контуров сбыта легких фракций нефти;
- Морская техника — судовые инженерные коммуникации с соленой и технической водой.
Условия поставки и коммерческие параметры
Компания Резиномир (Санкт-Петербург) предлагает предохранительный хомут (DIN 2817) нержавеющий оптом и под заказ, с возможностью изготовления по ТУ для нестандартных задач. Поддерживаются поставки в составе BRS-комплектов или отдельно. Работаем с юридическими и физическими лицами. Система оплаты — безнал/нал. Для консультации по выбору товара или оформления заявки звоните по телефону +7 (812) 223-43-40 или пишите на электронную spb@rti-land.ru.
FAQ
Чем отличается алюминиевый и нержавеющий предохранительный хомут DIN 2817?
Нержавеющая сталь обеспечивает более высокую сопротивляемость агрессивным средам, механическим нагрузкам и перепадам температур. Алюминиевые применяются в упрощенных условиях эксплуатации, при этом имеют меньшую массу.
Как рассчитать стоимость хомутов DIN 2817 из нержавеющей стали?
Учитываются: марка стали (304 или 316), типоразмер (DN), тип исполнения (A или B) и объем заказа. На основании этих параметров формируется техническо-коммерческое предложение.
Совместим ли хомут DIN 2817 с рукавами по ГОСТ?
Совместимость обеспечивается при условии идентичного диаметра и конструктивного исполнения штуцеров. Рекомендуется дополнительная консультация по конкретным моделям шлангов.
Допустим ли повторный монтаж хомута?
Да, при отсутствии пластической деформации отверстий и резьбы. Уплотнители рекомендуется заменить при повторной установке.
Можно ли использовать хомуты DIN 2817 при CIP-мойке?
Допускается при использовании уплотнителей из EPDM или FPM и применение нержавеющей стали AISI 316. Рабочий диапазон температуры CIP-сред — до +130°C.
