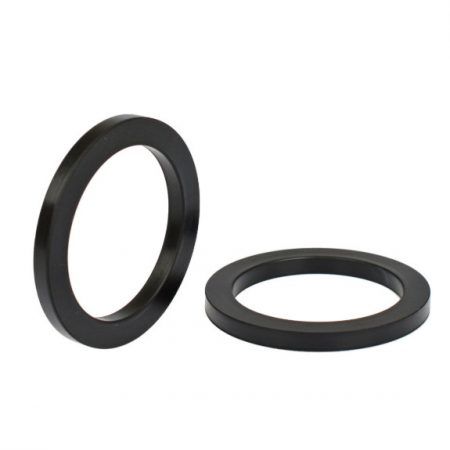

Прокладки для Камлоков
Показаны все результаты (5)Цены: по возрастанию
Прокладки для камлоков — упаковочные элементы, обеспечивающие герметичность стыков в системах, где соединения подвержены давлению до 0,4 МПа, температурам ‑60 °C … +250 °C и воздействию химических сред. Их применение исключает утечки в гидравлических, пневматических и топливных линиях, компенсируя вибрацию и термические колебания.
+7 (812) 223-43-40 spb@rti-land.ru
Прокладки для камлоков: типы, параметры и технология изготовления
Технология производства
Технология производства Прокладок для камлоков включает пять последовательных операций:
- Штамповка стального ободка из листа толщиной 0,8 мм.
- Формование уплотнительного слоя из выбранной резиновой смеси под давлением 18 МПа.
- Сварка резинового слоя с металлической основой при 190 °C.
- Контроль геометрии и качества сцепления.
- Финальную проверку герметичности под давлением 1,5 × рабочего.
Применяемые материалы
Материалы, используемые при изготовлении Прокладок для камлоков, определяются согласно рабочей среде:
- NBR — рабочий диапазон ‑40 °C … +150 °C, стойкость к маслам.
- EPDM — диапазон ‑50 °C … +200 °C, устойчивость к озонению.
- VMQ — диапазон ‑60 °C … +200 °C, химическая стойкость к щелочам.
- FVMQ — диапазон ‑20 °C … +250 °C, исключительная стойкость к фторсодержащим веществам.
Стальные элементы могут быть выполнены из нержавеющей стали AISI 304 или AISI 316, что позволяет использовать изделия в агрессивных средах.
Техническое предупреждение. Перед установкой необходимо очистить ободок камловых муфт от загрязнений и микротрещин; иначе герметичность будет нарушена, а срок службы сократится. Рекомендуется использовать смазку, совместимую с выбранным материалом резины.
Технические параметры, классификация, типоразмеры
Технические параметры Прокладок для камлоков фиксируются в диапазонах: внутренний диаметр 6–150 мм, рабочее давление ≤ 0,4 МПа, температурный диапазон ‑60 °C … +250 °C.
| Тип | Рабочее давление, МПа | Температурный диапазон, °C | Диапазон диаметров, мм | Марка резины |
|---|---|---|---|---|
| Стандарт NBR | до 0,4 | ‑40 … +150 | 12 … 80 | NBR |
| Проект EPDM | до 0,35 | ‑50 … +200 | 16 … 100 | EPDM |
| Высокая VMQ | до 0,3 | ‑60 … +200 | 20 … 120 | VMQ |
| Агрессивный FVMQ | до 0,25 | ‑20 … +250 | 25 … 150 | FVMQ |
| AISI 304 + NBR | до 0,4 | ‑40 … +150 | 12 … 80 | NBR + нерж. сталь |
| AISI 316 + EPDM | до 0,35 | ‑50 … +200 | 16 … 100 | EPDM + нерж. сталь |
Сферы и отраслевые примеры применения
Сферы применения Прокладок для камlokов охватывают:
- Гидравлические системы станков с ЧПУ;
- Пневматические линии в автоматизированных цехах;
- Топливные и масляные магистрали транспортного и промышленного оборудования;
- Паровые и горячие водяные цепи энергетических установок;
- Химические установки, где требуется стойкость к кислотам и щелочам.
Для расчета стоимости Прокладок для камлоков необходимо указать тип резины, диапазон диаметров и объём заказа.
Применение Прокладок для камлоков в промышленности
Гидравлические и пневматические системы
Прокладки для камлоков используются в гидравлических цилиндрах и пневматических активных элементах, где требуется удерживание давления ≤ 0,4 МПа без потери герметичности при циклической нагрузке.
Хим resisting среды
В химическом оборудовании выбирают Прокладки для камлоков из FVMQ при работе с фторсодержащими потоками, обеспечивая устойчивость к температурам ‑20 °C … +250 °C.
Параметры выбора
При выборе Прокладок для камлоков необходимо учитывать:
- Рабочее давление, МПа;
- Температурный диапазон, °C;
- Химический состав среды;
- Материал стального ободка (нерж. сталь AISI 304/316).
Таблица сравнения типов
| Тип | Давление, МПа | Температура, °C | Диаметр, мм | Резина |
|---|---|---|---|---|
| NBR‑стандарт | до 0,4 | ‑40 … +150 | 12 … 80 | NBR |
| EPDM‑проект | до 0,35 | ‑50 … +200 | 16 … 100 | EPDM |
| VMQ‑высокая | до 0,3 | ‑60 … +200 | 20 … 120 | VMQ |
| FVMQ‑агрессив | до 0,25 | ‑20 … +250 | 25 … 150 | FVMQ |
Список типовых областей применения
- соединение гидравлических шлангов в прессах;
- уплотнение пневматических узлов в автоматизированных линиях;
- защита топливных магистралей в автомобильном оборудовании;
- герметизация паровых котлов в теплоэнергетических установках;
- компенсация вибраций в промышленных механизмах.
Условия закупки и коммерческие предложения
Компания «Резиномир» реализует Прокладки для камлоков в оптовой и розничной торговле. Условия сотрудничества:
- работа с юридическими и физлицами;
- производство под заказ по техническим условиям;
- гибкая система отгрузки без указания склада;
- система расчёта — предоплата 30 % или полная оплата после отгрузки.
Для расчета цен и получения коммерческого предложения необходимо оформить запрос через менеджера.
Часто задаваемые вопросы
1. Как определить требуемый диаметр Прокладок для камлоков?
Необходимо измерить внутренний диаметр канала камловых муфт и подобрать изделие, диапазон которого охватывает измеренное значение.
2. Какие факторы влияют на выбор марки резины?
Ключевыми являются диапазон температур, химическая агрессия среды, рабочее давление и материал стенки муфты.
3. Возможно ли изготовить Прокладки для камлоков с нестандартным профилем?
Да, при предоставлении полного технического задания компания выполнит изделие согласно ТУ заказчика.
4. Какие документы подтверждают соответствие изделий нормативам?
Все партии сопровождаются протоколами испытаний, подтверждающими соответствие требованиям отраслевых технических условий.
5. Как оформить запрос на расчет стоимости Прокладок для камлоков?
Для расчёта указываются тип резины, диапазон диаметров и запланированный объём. Специалист подготавливает коммерческое предложение с указанием цены, условий оплаты и срока отгрузки.
