Рычаги для камлоков

Отображение единственного товара


Наименование

Наличие

Цена

Кол-во

Действия

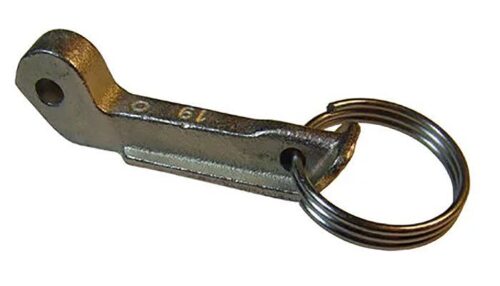

Рычаг с эксцентриками для камлока 125 1 1/4″ (32)/1 1/2″ (38)/200 2″ (50)/2 1/2″ (65) AISI 304

7 дней

186,24 ₽/ шт

Рычаги для камлоков (быстросъемных соединений) являются ответственным элементом трубопроводных, пневматических и гидравлических систем. Их функция заключается в обеспечении надежной фиксации и быстрого разъема патрубков, рукавов или труб под давлением. От корректной работы этих компонентов зависит герметичность и безопасность всей системы, что определяет их критическую важность в промышленных процессах. Компания «Резиномир» в Санкт-Петербурге осуществляет поставки и производство рычагов для камлоков, соответствующих техническим требованиям современных отраслей. Для получения спецификации или консультации инженера можно использовать контактные данные: +7 (812) 223-43-40, spb@rti-land.ru.

Конструктивные особенности и технология производства рычагов для камлоков

Рычаги для камлоков представляют собой металлические или комбинированные изделия, предназначенные для создания прижимного усилия на замковый механизм быстросъемного соединения. Их производство базируется на механической обработке металла и точной сборке.

Применяемые материалы и их свойства

Основным материалом для изготовления рычагов служат конструкционные стали, такие как сталь 3 (Ст3) или нержавеющие стали марок 12Х18Н10Т (AISI 304) и 08Х17Н13М2 (AISI 316). Выбор марки стали определяется условиями эксплуатации:

Углеродистые стали (Ст3): Применяются в стандартных условиях для систем, транспортирующих нейтральные среды. Для защиты от коррозии наносится гальваническое покрытие (цинкование).
Нержавеющие стали (AISI 304/316): Используются в агрессивных средах, пищевой, химической и фармацевтической промышленности, где предъявляются требования к химической стойкости и чистоте.

Для специализированных моделей могут применяться алюминиевые сплавы (для снижения массы) или бронза (для взрывоопасных сред). Уплотнительные элементы в составе узла (прокладки) изготавливаются из резиновых смесей на основе NBR, EPDM, FKM (Viton) в зависимости от температурного диапазона и типа транспортируемой среды.

Техническое уточнение: При подборе рычага для камлока необходимо обеспечить соответствие материала рычага материалу корпуса самого соединения (камлока) для предотвращения электрохимической коррозии. Например, использование стального рычага с алюминиевым камлоком в условиях повышенной влажности не рекомендуется.

Технические параметры и классификация

Ключевыми параметрами рычагов являются посадочный размер (под конкретную модель и диаметр камлока), ход зажимного механизма и создаваемое усилие. Типоразмерный ряд привязан к стандартным диаметрам быстросъемных соединений (DN, дюймы). Классификация осуществляется по типу конструкции:

Стандартные однорычажные: Базовая модель для большинства применений.
Двухрычажные (силовые): Обеспечивают повышенное прижимное усилие для высоконапорных систем.
Эксцентриковые: Позволяют осуществлять фиксацию с минимальным усилием оператора.
Рычаги с предохранительным замком: Оснащены механизмом, предотвращающим самопроизвольное открытие при вибрациях.

Тип конструкции	Основное применение	Преимущество	Типовой диапазон рабочих давлений
Стандартный однорычажный	Пневматика, низконапорная гидравлика, системы орошения.	Простота, скорость соединения/разъема.	До 1.6 МПа (16 бар)
Двухрычажный (силовой)	Гидравлические системы высокого давления, топливные коммуникации.	Высокое прижимное усилие, надежность.	До 10 МПа (100 бар) и выше
Эксцентриковый	Системы, требующие частых пересборок, КИПиА.	Легкость управления, фиксированное положение.	До 2.5 МПа (25 бар)
С предохранительным замком	Мобильная техника, вибрационные установки, транспорт.	Безопасность, защита от случайного расстегивания.	Зависит от базовой конструкции

Сферы применения и нормативные основы

Рычаги для камлоков находят применение во всех отраслях, где используются быстроразъемные соединения. Их использование регламентируется как общими стандартами на трубопроводную арматуру, так и техническими условиями производителей камлоков.

Нормативные стандарты и требования

Прямого единого ГОСТ на рычаги для камлоков не существует. Их производство и применение регулируется:

ГОСТ 18829-73 «Соединения трубопроводов быстросъемные. Технические условия» – определяет общие требования к соединениям, частью которых является рычаг.
Техническими условиями (ТУ) конкретных производителей быстросъемных соединений (BRS, Camlok, Dover, etc.), которые детализируют геометрию, материалы и усилие зажима.
Отраслевыми стандартами: Например, в пищевой промышленности актуальны требования гигиенических сертификатов и использование разрешенных материалов (FDA, EC 1935/2004).

Примеры отраслевого применения

Нефтегазовая и химическая промышленность: Подключение загрузочных рукавов, герметизация пробоотборных линий. Используются рычаги из нержавеющей стали или с антикоррозионным покрытием.
Сельское хозяйство: Системы орошения, удобрения, подключение емкостей. Требуется стойкость к атмосферным воздействиям.
Пищевая и фармацевтическая промышленность: Линии CIP/SIP мойки, перекачка ингредиентов. Обязательно применение рычагов из нержавеющей стали AISI 316L с полированными поверхностями.
Пневмотранспорт и аспирация: Быстрое соединение/отсоединение гибких рукавов на производственных линиях.
Пожарная безопасность: Подключение пожарных рукавов к гидрантам и насосам, где критична скорость и надежность фиксации.

Условия поставки и сотрудничества с компанией «Резиномир»

Компания «Резиномир» работает с юридическими лицами и индивидуальными предпринимателями Санкт-Петербурга и Ленинградской области. Основные условия:

Поставка: Отгрузка осуществляется со склада в Санкт-Петербурге в наличии изделий стандартного типоразмерного ряда.
Производство под заказ: Возможно изготовление рычагов для камлоков по техническим условиям заказчика, включая нестандартные размеры, материалы и нанесение маркировки.
Объемы: Поставки осуществляются как штучно, так и оптовыми партиями. Стоимость рассчитывается индивидуально в зависимости от объема заказа и спецификации.
Оплата: Доступны различные формы расчетов – безналичный расчет для юридических лиц.

Часто задаваемые вопросы (FAQ)

Как правильно подобрать рычаг для существующего камлока?
Ответ: Необходимо знать точную модель и производителя быстросъемного соединения, а также его диаметр (DN или дюймовый размер). Ключевой параметр – посадочные отверстия и расстояние между ними. Рекомендуется предоставить фотографию камлока с размерами или образец для идентификации. Инженеры «Резиномир» проводят такую консультацию.

Можно ли заменить рычаг на камлоке другого производителя?
Ответ: В большинстве случаев – нет. Геометрия и механизм фиксации рычага являются частью патентованной конструкции конкретного бренда камлока. Использование неоригинального рычага может привести к недостаточному прижимному усилию, нарушению герметичности и срыву соединения под давлением.

Каков ресурс службы рычага для камлока?
Ответ: Ресурс определяется условиями эксплуатации: рабочей средой, давлением, частотой циклов «закрытие-открытие» и наличием вибраций. При использовании в номинальных условиях и корректном монтаже рычаг из углеродистой стали служит несколько лет. Основные точки износа – ось вращения и эксцентриковый механизм. Регулярный визуальный осмотр на предмет деформации и износа обязателен.

Как оформить заказ на нестандартные рычаги?
Ответ: Для оформления заказа необходимо предоставить чертеж или подробное техническое задание с указанием всех критичных размеров, материала, типа покрытия и условий эксплуатации. На основе этих данных специалисты компании подготовят коммерческое предложение с расчетом стоимости и сроков изготовления.
