Штуцеры

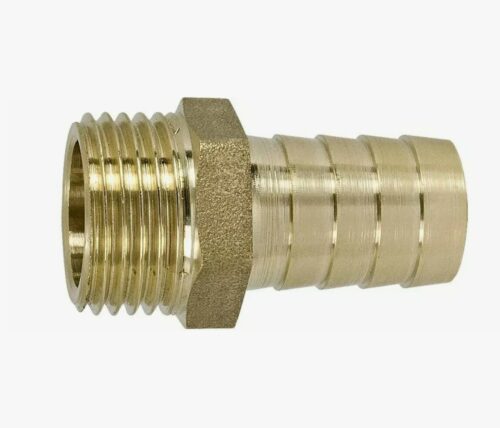

Штуцеры представляют собой соединительные элементы трубопроводных систем, предназначенные для герметичного подключения гибких рукавов, трубок или жестких трубопроводов к оборудованию, арматуре или другим компонентам. Основная функция штуцеров заключается в обеспечении разъемного соединения с возможностью многократного монтажа/демонтажа без нарушения целостности системы. Конструктивно штуцер представляет собой цилиндрический или конический патрубок с наружной резьбой, часто оснащенный шестигранником под ключ, буртиком для уплотнения или специальными канавками для фиксации шланга. Компания «Резиномир» в Санкт-Петербурге предлагает широкий ассортимент штуцеров из различных материалов для промышленного применения. Для технической консультации и подбора оптимального решения можно обратиться по контактам: +7 (812) 223-43-40, spb@rti-land.ru.

Конструктивные особенности и технология производства штуцеров

Штуцеры изготавливаются с учетом требований к герметичности, механической прочности и совместимости с рабочими средами. Конструкция оптимизирована для работы в системах с давлением до 40 МПа и температурами от -60°C до +300°C в зависимости от материала исполнения.

Материалы и методы изготовления

Для производства штуцеров используются материалы, соответствующие требованиям различных отраслей промышленности:

1. Углеродистые стали (Ст3, сталь 20, сталь 45)
   • Прочность на разрыв: 360-600 МПа
   • Температурный диапазон: -40°C до +425°C
   • Применение: общепромышленные системы, водоснабжение, пневматика
2. Нержавеющие стали (12Х18Н10Т, 08Х17Н13М2, AISI 304/316)
   • Прочность на разрыв: 520-620 МПа
   • Температурный диапазон: -60°C до +600°C
   • Применение: пищевая промышленность, фармацевтика, химические производства
3. Латунь (ЛС59-1, CW617N)
   • Прочность на разрыв: 300-400 МПа
   • Температурный диапазон: -40°C до +250°C
   • Применение: пневмосистемы, водопроводные сети, системы отопления
4. Алюминиевые сплавы (АД31, 6061)
   • Прочность на разрыв: 200-300 МПа
   • Температурный диапазон: -60°C до +150°C
   • Применение: авиационная техника, системы кондиционирования

Технологические процессы включают:

1. Токарная обработка на станках с ЧПУ для высокоточного формирования резьбы и геометрии
2. Фрезерование шестигранников и специальных посадочных поверхностей
3. Термическая обработка для снятия внутренних напряжений (для стальных изделий)
4. Нанесение покрытий (цинкование, никелирование, хромирование)
5. Контроль качества с использованием координатно-измерительных машин и гидравлических испытаний

Техническое предупреждение: При выборе штуцеров для систем с пульсирующим давлением (например, гидравлические системы с поршневыми насосами) необходимо учитывать усталостную прочность материала. Для таких применений рекомендуется выбирать штуцеры из нержавеющей стали с радиусными переходами между резьбовой и цилиндрической частями. Это снижает концентрацию напряжений и увеличивает ресурс соединения. Для систем с вибрационными нагрузками обязательно использование дополнительного крепления шланга хомутами или скобами.

Технические параметры и классификация

Производство штуцеров регулируется следующими стандартами:

• ГОСТ 13954-74 (штуцера для резиновых рукавов)
• ГОСТ 18535-73 (соединения трубопроводов для гидравлических систем)
• ГОСТ 2822-78 (резьба метрическая)
• ГОСТ 6357-81 (резьба трубная цилиндрическая)

Основные классификационные признаки:

1. По материалу изготовления:
   • Стальные (углеродистая/нержавеющая сталь)
   • Латунные
   • Алюминиевые
2. По типу резьбы:
   • Метрическая (M5-M64)
   • Трубная цилиндрическая (G1/8-G2)
   • Трубная коническая (R1/8-R2)
   • Специальная (NPT, BSPT)
3. По конструктивному исполнению:
   • Прямые
   • Угловые (45°, 90°)
   • С шестигранником под ключ
   • С буртиком для уплотнения
   • С накаткой для ручного монтажа
4. По назначению:
   • Для резиновых рукавов
   • Для пластиковых трубок
   • Для металлических трубопроводов
   • Специального назначения

Области применения и условия поставки

Штуцеры находят широкое применение в различных отраслях промышленности, где требуется надежное разъемное соединение трубопроводов и гибких рукавов.

Основные сферы применения:

• Машиностроение и станкостроение:
  • Подключение систем смазки и охлаждения станков
  • Гидравлические системы прессов и гибочных машин
  • Пневматические системы управления
• Нефтегазовая промышленность:
  • Системы транспортировки нефтепродуктов
  • Подключение манометров и датчиков давления
  • Системы гидравлического разрыва пласта
• Пищевая и фармацевтическая промышленность:
  • Трубопроводы для транспортировки пищевых продуктов
  • Системы CIP/SIP (мойка и стерилизация)
  • Подключение технологического оборудования
• Химическая промышленность:
  • Трубопроводы для агрессивных сред
  • Системы дозирования химических реагентов
  • Подключение насосного оборудования
• Автомобильная промышленность:
  • Топливные системы
  • Системы охлаждения и кондиционирования
  • Гидравлические системы грузовых автомобилей
• Энергетика:
  • Системы водоподготовки
  • Трубопроводы теплоносителя
  • Подключение контрольно-измерительных приборов

Преимущества использования штуцеров:

• Возможность многократного монтажа/демонтажа
• Герметичность соединения при правильном монтаже
• Совместимость с большинством стандартных трубопроводных систем
• Возможность работы в широком диапазоне давлений и температур
• Легкость замены при техническом обслуживании

Условия сотрудничества с компанией «Резиномир»

Компания работает с юридическими лицами и индивидуальными предпринимателями Санкт-Петербурга и Ленинградской области. Основные условия:

• Поставка: Отгрузка стандартных типоразмеров (резьба M5-M36, G1/8-G2) из углеродистой стали, нержавеющей стали и латуни
• Производство под заказ: Возможно изготовление нестандартных конфигураций по чертежам заказчика, включая специальные материалы (титан, специальные стали), покрытия и маркировку
• Объемы: Поставки от штучных изделий до оптовых партий
• Оплата: Безналичный расчет для юридических лиц с полным пакетом документов
• Дополнительные услуги: Расчет нестандартных соединений, подбор аналогов, техническая поддержка при монтаже

Часто задаваемые вопросы (FAQ)

Как правильно подобрать штуцер для конкретной системы?
Ответ: При выборе штуцера необходимо учитывать:

1. Материал трубопровода/рукава и рабочую среду (определяет материал штуцера)
2. Рабочее давление и температуру (определяет прочностные характеристики)
3. Тип и размер резьбы на оборудовании (должен соответствовать резьбе штуцера)
4. Внутренний диаметр подключаемого рукава (определяет диаметр цилиндрической части штуцера)
5. Наличие вибраций или пульсаций давления (может потребовать дополнительного крепления)
   Для точного подбора рекомендуется предоставить технические параметры системы или образец существующего соединения.

В чем разница между штуцерами с метрической и трубной резьбой?
Ответ: Основные различия:

• Метрическая резьба (M) имеет треугольный профиль с углом 60° и обозначается номинальным диаметром и шагом (например, M20×1.5)
• Трубная резьба (G) имеет округлый профиль, обозначается условным проходом в дюймах (например, G1/2″) и имеет меньший шаг
• Трубная резьба обеспечивает лучшую герметичность в гидравлических системах
• Метрическая резьба чаще используется в механических соединениях
  При выборе важно учитывать, что трубная резьба G1/2″ не эквивалентна метрической M20 по внутреннему диаметру.

Какие уплотнительные материалы рекомендуются для штуцерных соединений?
Ответ: Выбор уплотнительного материала зависит от рабочей среды и условий эксплуатации:

• Лен с уплотнительной пастой — для водопроводных систем
• Фторопластовая лента (ФУМ) — для систем с химически агрессивными средами
• Анаэробные герметики — для высоконапорных систем
• Нить Tangit Unilok — универсальное решение для большинства применений
• Медные и алюминиевые прокладки — для высокотемпературных систем
  Для систем с пищевыми продуктами или фармацевтических применений используются специальные силиконовые или EPDM уплотнения, сертифицированные для контакта с пищевыми продуктами.
