Соединения Ёлочка Латунь
Показаны все результаты (7)Цены: по возрастанию
Соединения типа «Ёлочка» из латуни — это фитинги для быстрого монтажа гибких пневматических шлангов и трубок без применения дополнительного инструмента. Их ключевая функция — создание герметичного, разъемного соединения в системах, работающих на сжатом воздухе, вакууме, а также на некоторых нейтральных жидкостных линиях. Конструкция фитинга основана на конической резьбовой части с кольцевыми зубцами («ёлочка»), которые при вкручивании вручную врезаются во внутренний слой шланга, обеспечивая механическую фиксацию и уплотнение. Компания «Резиномир» в Санкт-Петербурге осуществляет поставки широкого типоразмерного ряда данных соединений. Для уточнения наличия и получения технической консультации можно обратиться по контактам: +7 (812) 223-43-40, spb@rti-land.ru.
Технические характеристики и производство соединений Ёлочка Латунь
Конструкция фитинга «Ёлочка» оптимизирована для скоростного монтажа. Основными элементами являются латунный штуцер с наружной конусной резьбой и упорной гайкой (в случае исполнения «штуцер-гайка») или прямым резьбовым хвостовиком (в случае исполнения «штуцер-резьба»).
Материалы и технология изготовления
Для производства фитингов используется латунь марки ЛС59-1 (аналог CW617N), которая сочетает механическую прочность, коррозионную стойкость в неагрессивных средах и хорошую обрабатываемость резанием. Изготовление осуществляется на токарных автоматах с последующей механической обработкой резьбы и зубцов. Финишная операция — гальваническое покрытие для дополнительной защиты, чаще всего никелирование или хроматирование. Уплотнительные элементы в составе сборных фитингов (например, уплотнительные кольца в проходных муфтах) изготавливаются из резины NBR или EPDM.
Уточнение по монтажу: Для обеспечения герметичности и предотвращения повреждения шланга внутренний диаметр последнего должен точно соответствовать наружному диаметру «ёлочки» штуцера. Перед монтажом рекомендуется снять внутреннюю фаску со шланга. Затяжку следует производить вручную до ощутимого упора; применение ключей может привести к срыву зубцов или чрезмерной деформации шланга, сокращающей его ресурс.
Классификация, типоразмеры и нормативные основы
Прямого единого ГОСТ на соединения типа «Ёлочка» не существует. Их производство и применение регулируется:
- Техническими условиями предприятия-изготовителя (ТУ).
- Размерными стандартами: Резьбовая часть выполняется по ГОСТ 6357-81 (трубная цилиндрическая резьба G) или как метрическая резьба. Посадочная часть «ёлочки» стандартизирована по наружному диаметру, соответствующему внутреннему диаметру шланга.
Классификация осуществляется по типу присоединения и конфигурации:
- Прямой штуцер: Для подключения шланга к резьбовому порту.
- Угловой штуцер (90°): Для изменения направления магистрали.

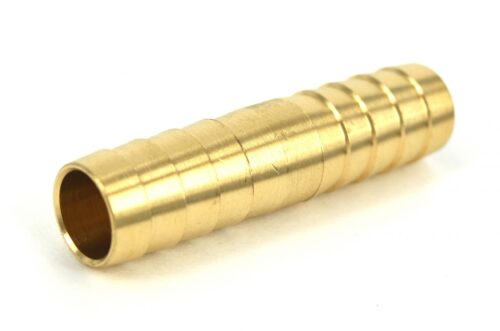

- Штуцер-гайка: Для соединения двух шлангов между собой.
- Тройник, крестовина: Для создания разветвлений в пневмосети.
| Тип фитинга | Тип резьбы (пример) | Типовой диапазон диаметров «ёлочки» | Максимальное рабочее давление (для воздуха) |
|---|---|---|---|
| Прямой штуцер | G1/8, M5, M10 | 4 мм – 12 мм | 1.0 – 1.6 МПа (10 – 16 бар) |
| Угловой штуцер 90° | G1/4, G3/8 | 6 мм – 16 мм | 1.0 МПа (10 бар) |
| Штуцер-гайка | — | 4 мм – 12 мм | 1.0 МПа (10 бар) |
| Тройник | G1/8, G1/4 | 6 мм – 10 мм | 1.0 МПа (10 бар) |
Области применения и условия поставки
Соединения Ёлочка Латунь применяются в системах, где важны скорость монтажа/демонтажа, компактность и умеренная стоимость соединения. Их использование ограничено рабочими средами, не вызывающими коррозию латуни, и давлениями, указанными в технической документации.
Сферы применения в отраслях промышленности
- Промышленная пневмоавтоматика: Монтаж управляющих и исполнительных линий на станках с ЧПУ, сборочных автоматах, роботизированных комплексах.
- Пневмоинструмент: Подключение шлангов к компрессорам, пневмогайковертам, дрелям, краскораспылителям.
- Оборудование для пищевой промышленности: В системах, не контактирующих с продуктами напрямую (например, пневмоприводы заслонок, обдув), при условии использования разрешенных смазок.
- Медицинское и лабораторное оборудование: В системах подачи сжатого воздуха или вакуума для вспомогательных операций.
- Вентиляция и кондиционирование: Подключение дренажных трубок, магистралей низкого давления.
Основные преимущества данной системы соединений включают высокую скорость монтажа, отсутствие необходимости в специальном инструменте, компактность конструкции и возможность многократного использования (при условии замены шланга).
Условия работы с компанией «Резиномир»
Компания «Резиномир» осуществляет поставки соединений Ёлочка Латунь для юридических лиц и индивидуальных предпринимателей в Санкт-Петербурге и Ленинградской области. Условия сотрудничества строятся на следующих принципах:
- Номенклатура: Отгрузка осуществляется из наличия на складе в Санкт-Петербурге стандартных типоразмеров и конфигураций.
- Индивидуальный заказ: Рассматриваются запросы на производство партий фитингов по техническим условиям заказчика, включая нестандартные диаметры или конфигурации.
- Объемы поставок: Возможна отгрузка как мелкооптовых, так и крупнооптовых партий. Стоимость рассчитывается индивидуально в зависимости от объема и спецификации заказа.
- Система оплаты: Для корпоративных клиентов доступен безналичный расчет с предоставлением всех закрывающих финансовых документов.
Часто задаваемые вопросы (FAQ)
Вопрос: На каких типах шлангов можно использовать соединения «Ёлочка»?
Ответ: Данные фитинги предназначены для использования с гибкими шлангами и трубками из полиуретана (PU), полиамида (PA), полиэтилена (PE) и некоторых типов резины. Шланг должен иметь гладкий внутренний канал без армирования в зоне соединения. Использование с армированными или слишком жесткими шлангами не обеспечит надежной фиксации.
Вопрос: Каков ресурс соединения «Ёлочка» и можно ли его использовать повторно?
Ответ: Сам латунный фитинг имеет практически неограниченный ресурс при условии отсутствия механических повреждений. Соединение является многоразовым: при замене шланга фитинг может быть использован повторно. Однако необходимо визуально контролировать состояние зубцов «ёлочки» — они не должны быть затуплены или деформированы, так как это приведет к потере герметичности на новом шланге.
Вопрос: Почему соединение может давать течь после монтажа?
Ответ: Основные причины две: несоответствие диаметра шланга и штуцера (шланг велик) или недостаточная длина натяга (шланг не надет на штуцер до упора). Также течь может возникнуть при использовании шланга из слишком твердого материала, который не деформируется зубцами «ёлочки», или при наличии повреждений (трещин, порезов) на самом шланге в зоне соединения.
Вопрос: Вы поставляете фитинги «Ёлочка» из нержавеющей стали?
Ответ: Основной материал поставки со склада — латунь. Соединения типа «Ёлочка» из нержавеющей стали (AISI 303, AISI 304) изготавливаются под заказ в соответствии с техническим заданием клиента, что влияет на сроки и стоимость производства партии.
Вопрос: Как оформить заказ на нестандартную партию фитингов?
Ответ: Для расчета стоимости и сроков необходимо направить на электронную почту spb@rti-land.ru детализированное техническое задание или чертеж с указанием типа фитинга, диаметров «ёлочки» и резьбы, материала, требуемого количества. В течение одного рабочего дня специалист подготовит коммерческое предложение.
