Картон изоляционный

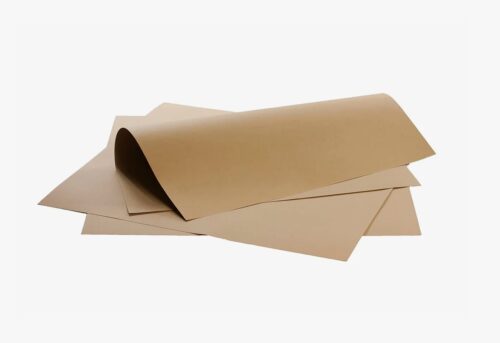

Электротехнический картон (прессшпан) представляет собой уплотненный волокнистый материал, изготовленный из небеленой сульфатной целлюлозы, предназначенный для использования в качестве внутренней изоляции в электрооборудовании различных классов напряжения. Основное функциональное назначение материала — создание диэлектрического барьера между токоведущими частями, находящимися под разными потенциалами, а также обеспечение механической дистанции между обмотками и заземленным корпусом.

Применение специализированных марок картона решает задачу обеспечения электрической прочности конструкции при сохранении гибкости и способности впитывать изоляционные жидкости (трансформаторное масло). Материал выступает критически важным компонентом в системах, где использование жестких пластиков невозможно из-за сложной геометрии, а полимерные пленки не обеспечивают требуемой механической стойкости к сжатию и вибрациям.

Технические характеристики и производство категории Картон изоляционный

Производственный цикл регламентируется требованиями ГОСТ 2824-86. Сырьем служит 100% сульфатная целлюлоза, полученная из хвойных пород древесины. Отсутствие процессов отбеливания сохраняет длину волокон и их прочностные связи, что обеспечивает высокие физико-механические показатели. Технология включает размол волокон, отлив полотна и последующее каландрирование (уплотнение валами) при высоких температурах. Именно каландрирование придает изделию высокую плотность (до 1,35 г/см³) и гладкость поверхности.

Картон изоляционный классифицируется по назначению, которое определяется его маркой. Наиболее востребованной в промышленном секторе является марка ЭВ (Электроизоляционный для работы в Воздухе и масле). Также встречается марка ЭВТ (для работы в воздушной среде, с повышенной стойкостью к изгибу).

Ключевые физико-химические свойства:

• Электрическая прочность: В зависимости от толщины и влажности варьируется в диапазоне 8–13 кВ/мм (в масле показатели возрастают).
• Термостойкость: Соответствует классу нагревостойкости А (до +105°С). При пропитке маслом рабочая температура может достигать +120°С (кратковременно).
• Состав: Не допускается наличие металлических включений, угля и песка, так как они снижают диэлектрические свойства и провоцируют пробой.
• Химическая инертность: Материал стоек к воздействию минеральных масел и органических растворителей.

Для инженеров-конструкторов и технологов принципиально важным является соотношение толщины материала и его пробивного напряжения. Сравнительные данные для марки ЭВ представлены в таблице ниже.

Специфика обработки и сферы применения

Благодаря волокнистой структуре материал поддается различным видам механической обработки: резке, штамповке, вырубке и биговке. Это позволяет изготавливать детали сложной конфигурации без потери диэлектрических свойств по кромке реза. Однако высокая гигроскопичность целлюлозы требует строгого соблюдения условий подготовки перед монтажом.

Важно: Электрокартон, поставляемый в естественном состоянии, имеет влажность 6–10%. Перед установкой в герметичные маслонаполненные аппараты заготовки в обязательном порядке подвергаются сушке в вакуумных печах для удаления влаги, которая резко снижает электрическую прочность масла.

Основные отрасли применения и конструктивные узлы:

• Трансформаторостроение: Изготовление прокладок, реек, шайб, дистанцирующих элементов обмоток силовых масляных трансформаторов и измерительных трансформаторов тока/напряжения.
• Электрические машины: Пазовая изоляция статоров и якорей низковольтных электродвигателей, изоляция лобовых частей обмоток.
• Высоковольтная аппаратура: Дугогасительные камеры, изолирующие перегородки в масляных выключателях.
• Общее машиностроение: Использование в качестве уплотнительных прокладок (благодаря маслобензостойкости) во фланцевых соединениях, крышках редукторов, где не требуются высокие усилия затяжки.

Условия поставок и сотрудничества

Компания «РезиноМир» специализируется на оптовых поставках электроизоляционных материалов для производственных предприятий Санкт-Петербурга и Ленинградской области. Мы работаем в сегменте B2B, сотрудничая с юридическими лицами и индивидуальными предпринимателями. Все расчеты производятся по безналичной системе оплаты с предоставлением полного пакета бухгалтерских документов.

Логистическая служба компании обеспечивает оперативную отгрузку листового и рулонного электрокартона со склада. Возможна комплектация сборных заказов и поставка материалов под заказ по спецификациям клиента. Коммерческий департамент готов рассчитать стоимость партии, предоставить сертификаты качества (паспорта на партию) и проконсультировать по вопросам выбора марки материала. Для уточнения наличия, актуальных цен или получения технической консультации свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте заявку на электронную почту spb@rti-land.ru. Гарантия на материалы предоставляется в соответствии с нормативными сроками хранения завода-изготовителя.

Часто задаваемые вопросы (FAQ)

В чем отличие электрокартона марки ЭВ от марки ЭВТ?
Аббревиатура ЭВ расшифровывается как «Электроизоляционный для Воздуха». Он предназначен для работы в воздушной среде и масле, обладает высокой плотностью и электрической прочностью. Марка ЭВТ — «Электроизоляционный для Воздуха, Трансформаторный» — разработана для использования в трансформаторах с масляным заполнением. Он отличается повышенной эластичностью и стойкостью к изгибам, что важно при обмоточных работах, но может иметь незначительно меньшую плотность.

Можно ли использовать электрокартон для изготовления лекал в швейном производстве?
Хотя данная статья ориентирована на промышленное применение, стоит отметить, что благодаря высокой износостойкости, плотности и способности сохранять форму кромки, электрокартон марок ЭВ часто используется в легкой промышленности для создания долговечных лекал и выкроек. Однако его основное назначение — диэлектрическая защита.

Требуется ли специальная пропитка картона перед использованием в качестве прокладки для масла?
Если картон используется как уплотнительная прокладка (механическая герметизация) в редукторах или картерах, специальная пропитка не обязательна — материал пропитается рабочей средой в процессе эксплуатации, слегка разбухнет и обеспечит герметичность. Если же речь идет об электроизоляции в трансформаторах, предварительная сушка и вакуумная пропитка маслом обязательны для удаления воздуха из пор.

Как правильно хранить материал на складе?
Электрокартон — гигроскопичный материал. Хранение допускается только в закрытых отапливаемых помещениях с относительной влажностью воздуха не более 65–80% и температурой не ниже +5°С (оптимально +15°С до +35°С). Рулоны должны храниться в вертикальном положении, листы — в горизонтальном на поддонах во избежание деформации. Прямое попадание влаги недопустимо.
