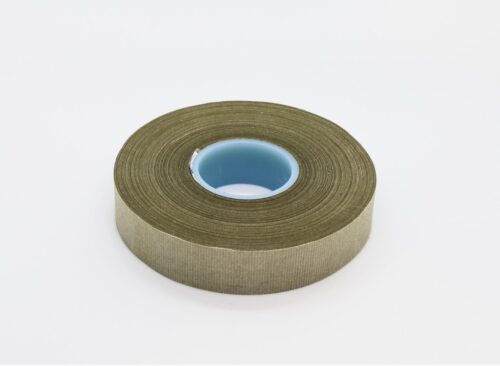

Лента слюдинитовая

Ленты слюдинитовые представляют собой группу композиционных электроизоляционных материалов, предназначенных для создания систем корпусной и витковой изоляции в электрических машинах высокого напряжения. Конструктивно изделие состоит из слюдяной бумаги (слюдинита), армированной с одной или двух сторон стеклотканью, полимерной пленкой или стеклосеткой, и пропитанной связующим составом на основе эпоксидно-полиэфирных или кремнийорганических компаундов. Ключевая функциональная задача материала — обеспечение высокой электрической прочности изоляционного барьера, способного противостоять ионизационному старению и коронным разрядам в условиях сильных электромагнитных полей.

Применение данных композитов решает проблему долговечности статорных обмоток турбо- и гидрогенераторов, а также тяговых электродвигателей, работающих в режимах высоких тепловых и механических нагрузок. В отличие от традиционных микалент на основе щипаной слюды, слюдинитовая структура обеспечивает более равномерное распределение диэлектрических свойств по площади и лучшую пропитываемость (для пористых марок).

Лента слюдинитовая: технические характеристики и классификация

Производство материалов регламентируется ГОСТ 13515-91 и рядом отраслевых ТУ. Технологический процесс включает ламинацию слюдяной бумаги (флогопитовой или мусковитовой) с подложкой и нанесение связующего вещества. В зависимости от назначения и технологии переработки, лента слюдинитовая подразделяется на два основных типа: пропитанные (prepreg) и пропитываемые (сухие, пористые).

Пропитанные ленты (Resin Rich): Содержат большое количество связующего в стадии «В» (частично полимеризованного). При горячем прессовании связующее расплавляется, заполняя пустоты и образуя монолит. Примеры марок: ЛСЭП-934, ЛСУ.
Пропитываемые ленты (VPI): Содержат минимальное количество связующего (менее 10-15%). Предназначены для систем вакуумно-нагнетательной пропитки (VPI), где компаунд вводится в изоляцию уже после намотки ленты на стержень. Примеры марок: ЛСК-110, ЛСКН.

Материалы и физико-механические свойства

Основу диэлектрических свойств определяет тип слюды. Мусковит обеспечивает более высокие показатели электрической прочности, в то время как флогопит обладает повышенной нагревостойкостью. В качестве армирующего слоя используется бесщелочная стеклоткань толщиной 0,025–0,06 мм.

Критериями выбора для инженеров-конструкторов выступают:

• Класс нагревостойкости: F (до +155°С) или H (до +180°С).
• Электрическая прочность: Варируется от 25 до 45 кВ/мм (в исходном состоянии).
• Режим отверждения: Температура и время прессования для получения монолита.
• Гибкость: Способность огибать стержни малого радиуса без растрескивания слюдяного барьера.

Для наглядного сравнения характеристик распространенных марок приведена таблица ниже:

Важно: Слюдинитовые ленты типа «препрег» имеют ограниченный срок хранения при комнатной температуре (обычно 3-6 месяцев), так как процесс полимеризации связующего продолжается самопроизвольно. Для продления срока годности материалы необходимо хранить в холодильных камерах при температуре не выше +5°С.

Сферы применения в электромашиностроении

Высокие диэлектрические показатели определяют использование материала в ответственном оборудовании тяжелой промышленности.

Основные отрасли применения:

• Энергетика: Корпусная изоляция стержней статоров высоковольтных турбогенераторов и гидрогенераторов (напряжение 6,3 кВ, 10,5 кВ и выше).
• Транспортное машиностроение: Изоляция катушек якорей и полюсов тяговых электродвигателей электровозов, тепловозов, трамваев и метрополитена.
• Металлургия и добыча: Ремонт и производство высоковольтных двигателей карьерных экскаваторов, прокатных станов и кранового оборудования.
• Специальное машиностроение: Изоляция индукционных печей и установок ТВЧ (используются ленты на кремнийорганическом связующем).

Технологический процесс изолировки может осуществляться как вручную, так и на лентоизолировочных станках. Важным параметром является натяжение ленты, которое не должно превышать пределов упругой деформации стеклоткани во избежание разрывов слюдяного слоя.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» осуществляет оптовые поставки электроизоляционных материалов для промышленных предприятий и ремонтных заводов Санкт-Петербурга и Ленинградской области. Мы специализируемся на работе с сектором B2B, сотрудничая с юридическими лицами и индивидуальными предпринимателями. Финансовые операции проводятся исключительно по безналичному расчету с предоставлением полного комплекта закрывающих документов.

Складская программа сформирована с учетом потребностей региональных производителей электрооборудования. Логистический отдел обеспечивает оперативную отгрузку и доставку продукции. Возможна поставка партий под заказ со строгим соблюдением требований к транспортировке (температурный режим для препрегов). Специалисты коммерческого департамента готовы рассчитать стоимость заказа, предоставить технические паспорта на партию и проконсультировать по подбору аналогов. Для оформления заявки, получения прайс-листа или консультации свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru. Гарантия на материалы предоставляется в соответствии с регламентами заводов-изготовителей.

Часто задаваемые вопросы (FAQ)

В чем разница между лентами ЛСЭП и ЛСК?
Лента ЛСЭП (Лента Слюдинитовая Эпокси-Полиэфирная) относится к типу «Resin Rich» (богатая смолой). Она уже содержит достаточное количество связующего для образования монолитной изоляции при горячем прессовании. Лента ЛСК (Лента Слюдинитовая Композиционная) — это пористый материал с малым содержанием связующего, предназначенный для систем VPI (вакуумно-нагнетательной пропитки). Использование ЛСК без последующей пропитки компаундом не обеспечит требуемой электрической прочности.

Что означает индекс «ТТ» или «ПЛ» в маркировке?
Индексы указывают на структуру армирующих подложек. Например, «ТТ» означает, что слюдяная бумага армирована стеклотканью с двух сторон (Ткань-Ткань). Индекс «ПЛ» или «ПЭ» часто указывает на наличие полиэтилентерефталатной пленки (ПЭТ-Э) в качестве подложки, которая повышает механическую прочность ленты при намотке, но снижает класс нагревостойкости до B или F.

Как восстановить свойства ленты, если истек срок хранения?
Если лента типа «препрег» (например, ЛСЭП) хранилась при комнатной температуре дольше гарантийного срока, она теряет липкость и гибкость из-за полимеризации смолы. Восстановить такую ленту невозможно, так как химическая реакция необратима. Использование просроченного материала приведет к расслоению изоляции и электрическому пробою. Рекомендуется строго соблюдать условия хранения (холод) и принцип ротации запасов FIFO.

Можно ли использовать слюдинитовую ленту для изоляции проводов 220В?
Технически это возможно, но экономически нецелесообразно и технологически сложно. Слюдинитовая изоляция требует термообработки (запекания) и давления для реализации своих свойств. Для низковольтных бытовых сетей используются более простые и дешевые материалы (ПВХ, термоусадка). Слюдинит — это материал для высоковольтных промышленных машин.
