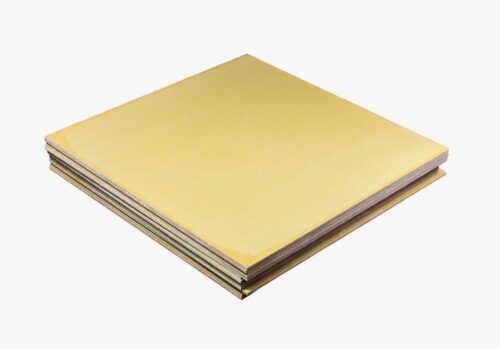

Стеклотекстолит листы

Листовой стеклотекстолит представляет собой конструкционный слоистый пластик, получаемый методом горячего прессования стеклотканей, пропитанных термореактивными связующими на основе эпоксидных или эпоксидно-фенольных смол. Материал относится к классу высокопрочных диэлектриков и предназначен для использования в качестве электрической изоляции в оборудовании высокого напряжения, а также как конструкционный элемент в механизмах, подверженных значительным статическим и динамическим нагрузкам.

Ключевая задача, решаемая применением данного композита в промышленных системах — обеспечение надежной гальванической развязки узлов при одновременном сохранении механической жесткости конструкции в условиях повышенной влажности и температуры. В отличие от слоистых пластиков на хлопчатобумажной основе (текстолитов), стеклокомпозит обладает на порядок более высокими показателями удельного электрического сопротивления и влагостойкости, что делает его безальтернативным решением для турбогенераторов, гидрогенераторов и высоковольтной коммутационной аппаратуры.

Стеклотекстолит листы: технология производства и классификация

Изготовление материала регламентируется межгосударственным стандартом ГОСТ 12652-74. Технологический процесс включает пропитку пакетов стеклоткани компаундом, сушку и последующее прессование под давлением 3,5–10 МПа при температуре +160°С – +180°С. В результате полимеризации связующего образуется монолитный анизотропный материал.

В зависимости от типа стеклоткани и рецептуры связующего, стеклотекстолит листы классифицируется на несколько основных марок, наиболее востребованными из которых являются:

• СТЭФ: Базовая марка на основе стеклоткани средней плотности и эпоксидно-фенолоформальдегидного связующего.
• СТЭФ-1: Отличается от СТЭФ применением стеклоткани с более мелкой структурой плетения, что обеспечивает материалу повышенную однородность и улучшенную обрабатываемость (меньшее расслоение при сверлении и фрезеровании).
• СТЭФ-У: Унифицированная модификация с улучшенными физико-механическими свойствами.

Физико-механические и диэлектрические свойства

Инженеры-конструкторы при выборе материала ориентируются на сочетание механической прочности и диэлектрических потерь. Материал обладает высокой стойкостью к агрессивным средам (трансформаторное масло, слабые растворы кислот) и атмосферным воздействиям.

Основные технические параметры (для толщин 1,5–50 мм):

• Плотность: 1600–1900 кг/м³.
• Класс нагревостойкости: F (длительная работа при температуре до +155°С). Допускается кратковременный нагрев до +180°С.
• Разрушающее напряжение при изгибе: Не менее 350 МПа (перпендикулярно слоям).
• Ударная вязкость по Шарпи: 30–50 кДж/м².
• Электрическая прочность: Не менее 35 кВ/мм (перпендикулярно слоям, в масле, при 90°С).

Для сравнительного анализа свойств наиболее распространенных марок приведена таблица характеристик согласно ГОСТ.

Важно: Стеклотекстолит является абразивным материалом. Механическая обработка (резка, точение, фрезерование) должна производиться инструментом из твердых сплавов (ВК8) или с алмазным напылением. Образующаяся при этом пыль содержит частицы стекловолокна, поэтому работы обязаны проводиться при включенной местной вытяжной вентиляции с использованием СИЗ органов дыхания.

Сферы применения в промышленности

Благодаря нулевой электропроводности и высокой прочности, материал применяется для изготовления деталей конструкционного и электротехнического назначения.

Основные отрасли применения:

• Энергетическое машиностроение: Изготовление пазовых клиньев статоров турбогенераторов, изолирующих цилиндров, прокладок и шайб в масляных трансформаторах.
• Металлургия: Изоляция шинопроводов в цехах электролиза, детали дугогасительных камер.
• Радиотехника и приборостроение: Основания для печатных плат (без фольгирования), каркасы катушек индуктивности, панели распределительных щитов.
• Химическая промышленность: Футеровка ванн, изготовление лопастей мешалок и деталей насосов, работающих в химически активных средах (благодаря инертности эпоксидных смол).

Помимо электротехники, листы СТЭФ применяются в механических узлах трения (подшипники скольжения, направляющие), где они заменяют металл, снижая вес конструкции и обеспечивая работу без смазки в определенных режимах.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» специализируется на оптовых поставках электроизоляционных материалов и композитов для производственных предприятий Санкт-Петербурга и Ленинградской области. Мы работаем исключительно в сегменте B2B, обслуживая юридических лиц и индивидуальных предпринимателей. Продажа продукции осуществляется по безналичному расчету с предоставлением полного пакета бухгалтерской и технической документации (паспорта качества на партию).

Логистические возможности компании позволяют организовать оперативную отгрузку листовых материалов со склада, а также поставку крупных партий под заказ напрямую с завода-изготовителя. Коммерческий отдел готов рассчитать стоимость заказа, согласовать график поставок и проконсультировать по вопросам раскроя. Для получения актуальной информации о ценах, наличия необходимых номиналов толщин или консультации инженера, свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru. Гарантийный срок хранения материала составляет 18 месяцев со дня изготовления при соблюдении условий складирования.

Часто задаваемые вопросы (FAQ)

Можно ли использовать стеклотекстолит вместо текстолита марки ПТК?
Да, такая замена технически оправдана и часто целесообразна. Стеклотекстолит превосходит текстолит (на хлопчатобумажной основе) по механической прочности, влагостойкости и диэлектрическим показателям. Единственным нюансом является более сложная механическая обработка стеклокомпозита из-за его абразивности — инструмент будет изнашиваться быстрее.

Какова максимальная толщина поставляемых листов?
Согласно ГОСТ 12652-74, номинальный ряд толщин варьируется от 0,5 мм до 50 мм. Однако технологически возможно изготовление плит толщиной до 100 мм и более (по ТУ производителя). Для уточнения возможности поставки нестандартных толщин (свыше 50 мм) необходимо направить запрос в отдел продаж.

Как правильно хранить листы стеклотекстолита?
Материал следует хранить в закрытых сухих помещениях на стеллажах или поддонах в горизонтальном положении во избежание деформации (коробления) под собственным весом. Расстояние от пола должно быть не менее 50 мм. Относительная влажность воздуха не должна превышать 80%, температура — от -10°С до +35°С.

Проводит ли стеклотекстолит тепло?
Стеклотекстолит обладает низкой теплопроводностью (около 0,3–0,4 Вт/(м·К)), что позволяет использовать его в качестве теплоизолятора в термошкафах и печах (в пределах допустимых температур до +155°С). Это свойство также используется при изготовлении термобарьеров в пресс-формах.
