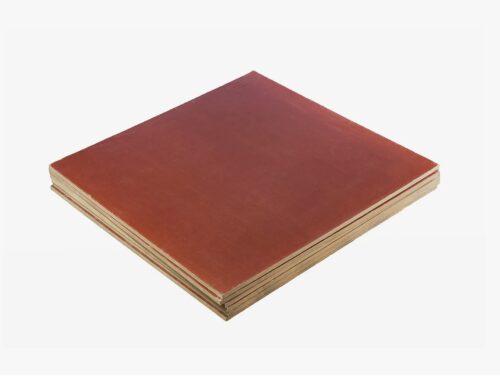

Текстолит листы
Показаны все результаты (16)Цены: по возрастанию
Листовой текстолит представляет собой конструкционный слоистый пластик, получаемый методом горячего прессования хлопчатобумажных тканей, пропитанных термореактивным связующим на основе фенолоформальдегидных смол. Материал сочетает в себе высокие механические характеристики, способность гасить вибрации и диэлектрические свойства, что делает его востребованным в электротехнике, машиностроении и металлообработке. Основное функциональное назначение изделий данной группы — работа в качестве нагруженных деталей узлов трения, а также электроизоляционных панелей в средах с нормальной относительной влажностью и в трансформаторном масле.
Использование текстолитовых компонентов решает инженерную задачу снижения уровня шума в механизмах (бесшумные шестерни), увеличения ресурса сопрягаемых металлических деталей и обеспечения гальванической развязки конструктивных элементов. По сравнению с металлами, материал имеет в 5–6 раз меньшую плотность, что позволяет существенно облегчить конструкцию без критической потери прочности.
Текстолит листы: технические характеристики и классификация по ГОСТ
Производственный цикл и параметры материала регламентируются межгосударственным стандартом ГОСТ 2910-74. Технология изготовления включает пропитку слоев ткани (бязь, миткаль, бельтинг или шифон) резольной смолой, сушку и последующее прессование пакета под давлением 3–10 МПа при температуре +150°С – +160°С. В результате поликонденсации образуется монолитный композит с анизотропной структурой.
В зависимости от типа применяемой ткани и назначения, текстолит листы подразделяется на несколько основных марок:
- ПТ (Поделочный Текстолит): Базовая марка на основе хлопчатобумажной ткани. Предназначен для изготовления деталей, работающих при низких механических нагрузках (прокладок, шайб, несиловых втулок).
- ПТК (Поделочный Текстолит Конструкционный): Изготавливается на основе более тонкой ткани с высокой плотностью плетения. Отличается улучшенной обрабатываемостью (можно нарезать резьбу, фрезеровать мелкие детали) и повышенной износостойкостью. Используется для шестерен, втулок подшипников скольжения, червячных колес.
- А и Б (Электротехнический): Марки с нормированными электрическими характеристиками для работы в трансформаторном масле и на воздухе при частоте тока 50 Гц.
Физико-механические свойства
Инженерам при расчете узлов необходимо учитывать температурный диапазон эксплуатации материала: от -40°С до +105°С (класс нагревостойкости А). Допускается кратковременное повышение температуры до +120°С.
Ключевые технические параметры (для толщин 1,0–50 мм):
- Плотность: 1300–1400 кг/м³.
- Разрушающее напряжение при изгибе: 90–152 МПа (в зависимости от марки и толщины).
- Ударная вязкость по Шарпи: 7,8–36 кДж/м².
- Водопоглощение (24 ч): 0,7–1,0% (материал гигроскопичен).
Для корректного подбора марки под конкретные задачи рекомендуется сравнительный анализ основных показателей.
| Характеристика | Ед. изм. | Марка ПТК (Конструкционный) | Марка А (Электротехнический) |
|---|---|---|---|
| Основа | — | Ткань х/б (специальная) | Ткань х/б (бязь/миткаль) |
| Прочность на изгиб (перп. слоям) | МПа | Не менее 142 | Не менее 90 |
| Ударная вязкость | кДж/м² | 36 | — (не нормируется) |
| Пробивное напряжение (в масле, 90°С) | кВ | — | Не менее 25 (параллельно слоям) |
| Обрабатываемость | — | Отличная (без сколов) | Хорошая |
Важно: Текстолит относится к классу гигроскопичных материалов. При длительном хранении во влажной среде или прямом контакте с водой его диэлектрические свойства снижаются. Перед использованием в качестве ответственной высоковольтной изоляции детали рекомендуется просушивать.
Сферы применения в промышленности
Материал востребован там, где требуется сочетание ударопрочности, антифрикционных свойств и электроизоляции.
Основные отрасли применения:
- Общее машиностроение: Изготовление бесшумных шестерен редукторов, вкладышей подшипников скольжения (замена бронзы), направляющих планок, кулачков и роликов.
- Электроэнергетика: Панели распределительных щитов, основания для рубильников, колодки зажимов, изолирующие прокладки.
- Автомобильная промышленность: Детали сцепления, амортизирующие прокладки, текстолитовые шайбы в системах газораспределения двигателей.
- Вакуумная техника: Изготовление лопаток роторно-пластинчатых вакуумных насосов (благодаря маслостойкости и низкому коэффициенту трения).
Детали из марки ПТК успешно работают в условиях абразивного износа и при дефиците смазки, предотвращая задиры на металлических валах.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» специализируется на оптовых поставках технических пластиков и электроизоляционных материалов для производственных предприятий Санкт-Петербурга и Ленинградской области. Мы ориентированы на сегмент B2B, сотрудничая с юридическими лицами и индивидуальными предпринимателями. Финансовые расчеты производятся по безналичной системе оплаты с НДС.
Складская программа позволяет обеспечивать оперативную отгрузку листового текстолита широкого диапазона толщин. Возможна поставка нестандартных форматов под заказ. Специалисты коммерческого отдела готовы рассчитать стоимость заказа, предоставить паспорта качества на партию и проконсультировать по вопросам раскроя материала. Для получения прайс-листа, уточнения наличия или технической консультации свяжитесь с нами по телефону +7 (812) 223-43-40 или направьте запрос на электронную почту spb@rti-land.ru. Гарантийный срок хранения материала составляет 3 года со дня изготовления при соблюдении условий складирования.
Часто задаваемые вопросы (FAQ)
В чем принципиальная разница между текстолитом и стеклотекстолитом?
Различие заключается в материале основы (наполнителя). Текстолит армирован хлопчатобумажной тканью, а стеклотекстолит (СТЭФ) — стеклотканью. Стеклотекстолит обладает значительно более высокой механической прочностью, влагостойкостью и лучшими диэлектрическими свойствами, однако он сложнее в обработке (сильно тупит инструмент) и стоит дороже. Текстолит предпочтительнее для узлов трения и механических деталей.
Чем резать листовой текстолит большой толщины?
Материал легко поддается механической обработке. Для раскроя толстых листов (свыше 10-15 мм) используются дисковые пилы с твердосплавными напайками, ленточные пилы или гидроабразивная резка. При обработке тонких листов (до 5 мм) возможно использование гильотинных ножниц (при предварительном подогреве листа) или лазерной резки. Обязательно применение систем пылеудаления.
Устойчив ли текстолит к бензину и маслу?
Да, фенолоформальдегидное связующее обеспечивает высокую химическую стойкость к минеральным маслам, бензину, керосину и слабым растворам кислот. Это позволяет использовать материал для изготовления прокладок и деталей, работающих внутри маслонаполненных агрегатов (трансформаторы, редукторы).
Какую марку выбрать для изготовления шестерни?
Для изготовления нагруженных деталей, таких как шестерни, червячные колеса или втулки, следует выбирать марку ПТК (Поделочный Текстолит Конструкционный). Она изготавливается на основе более тонкой ткани, что обеспечивает однородность структуры по всему объему зуба шестерни, предотвращает выкрашивание и гарантирует высокую износостойкость. Марка ПТ для этих целей подходит хуже из-за более грубой структуры ткани.
