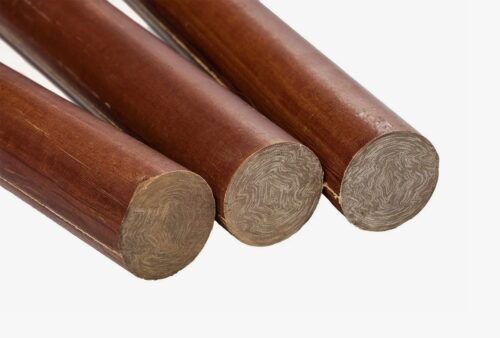

Текстолит стержни

Текстолитовые стержни представляют собой конструкционный слоистый пластик круглого поперечного сечения, изготавливаемый методом послойной намотки хлопчатобумажных тканей, пропитанных термореактивным связующим, с последующей полимеризацией под давлением. Данный вид изделий относится к категории прессованных материалов и предназначен для использования в качестве заготовок при производстве деталей узлов трения, а также электроизолирующих элементов, работающих в средах с нормальной влажностью и в трансформаторном масле.

Основная инженерная задача, решаемая применением стержневого текстолита — обеспечение долговечности механизмов за счет снижения коэффициента трения и абразивного износа сопрягаемых металлических частей. Материал обладает способностью поглощать вибрации и работать в режимах дефицита смазки, что делает его востребованным при изготовлении втулок, подшипников скольжения, бесшумных шестерен и кулачков в общем машиностроении и электротехнике.

Текстолит стержни: технология производства и технические характеристики

Производство изделий регламентируется межгосударственным стандартом ГОСТ 5385-74. Технологический процесс включает намотку пропитанной ткани (бязь, миткаль или бельтинг) на металлические оправки заданного диаметра. В качестве связующего используются резольные фенолоформальдегидные смолы. После намотки заготовки подвергаются термической обработке (запеканию) в печах для отверждения связующего, после чего проходят механическую шлифовку для достижения требуемого квалитета точности по диаметру.

Номенклатурный ряд включает диаметры от 8 мм до 200 мм. Длина стержней обычно составляет 1000 мм (допускаются отклонения в пределах ±50 мм). Текстолит стержни характеризуются анизотропией свойств: прочность вдоль слоев намотки и поперек волокон различается, что необходимо учитывать при расчете нагрузок на деталь.

Физико-механические параметры

Материал относится к классу нагревостойкости А, что допускает длительную эксплуатацию при температурах от -40°С до +105°С. Допускаются кратковременные тепловые перегрузки. Плотность материала составляет 1300–1400 кг/м³, что в 5–6 раз ниже плотности стали, позволяя существенно снизить массу подвижных узлов.

Основные показатели согласно ГОСТ 5385-74:

• Разрушающее напряжение при статическом изгибе: Не менее 80–100 МПа (в зависимости от диаметра).
• Стойкость к раскалыванию: Стержень должен выдерживать внедрение клина без образования трещин и расслоений.
• Водопоглощение: 0,5–1,0% (материал гигроскопичен).
• Маслостойкость: Высокая (при работе в минеральных маслах).

Для инженеров-конструкторов важен сравнительный анализ стержневого текстолита с другими конструкционными полимерами.

Важно: При проектировании деталей из текстолита, работающих во влажной среде, необходимо учитывать изменение геометрических размеров вследствие водопоглощения. Набухание может привести к заклиниванию втулок, поэтому рекомендуется предусматривать увеличенные допуски посадки.

Сферы применения в промышленности

Благодаря сочетанию механической прочности и антифрикционных свойств, стержни являются оптимальной заготовкой для токарной обработки тел вращения.

Основные отрасли применения:

• Тяжелое машиностроение: Изготовление вкладышей подшипников скольжения для прокатных станов, гидравлических прессов.
• Электротехника: Производство изоляторов, толкателей, рукояток рубильников, деталей высоковольтных выключателей (работающих в масле).
• Автомобилестроение: Амортизирующие прокладки, шестерни привода спидометра, втулки рессор.
• Химическая промышленность: Детали насосов и трубопроводной арматуры (текстолит стоек к бензину, керосину, слабым кислотам).

В отличие от листового материала, использование стержней при изготовлении втулок и шестерен минимизирует количество отходов (стружки) и снижает себестоимость конечного изделия.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» специализируется на снабжении промышленных предприятий Санкт-Петербурга и Ленинградской области конструкционными пластиками и электроизоляционными материалами. Мы предлагаем купить в СПб текстолитовые стержни оптом, работая с юридическими лицами и индивидуальными предпринимателями.

Все финансовые операции осуществляются по безналичному расчету с НДС. Логистические процессы отлажены для обеспечения оперативной отгрузки со склада. Возможна поставка партий продукции под заказ по специфическим требованиям (нестандартные длины или диаметры свыше 200 мм). Специалисты коммерческого департамента готовы рассчитать стоимость заказа, предоставить сертификаты соответствия (паспорта качества на партию) и техническую документацию. Для получения консультации инженера, уточнения остатков или оформления заявки, свяжитесь с нами по телефону +7 (812) 223-43-40 или направьте запрос на электронную почту spb@rti-land.ru. Гарантийный срок хранения материала — 18 месяцев со дня изготовления.

Часто задаваемые вопросы (FAQ)

Можно ли использовать текстолитовый стержень для работы в воде?
Длительная эксплуатация текстолита в воде не рекомендуется. Тканевая основа материала гигроскопична, что приводит к водопоглощению (до 1% по массе), набуханию и изменению линейных размеров. Кроме того, влага снижает диэлектрические свойства. Для работы в водной среде лучше использовать капролон (полиамид-6) или стеклотекстолит, обладающие меньшим водопоглощением.

Как отличить текстолитовый стержень от эбонитового?
Визуально текстолит имеет характерную структуру намотки ткани, видимую на срезе (слои) и боковой поверхности (текстура ткани). Цвет варьируется от светло-желтого до темно-коричневого. Эбонит — это твердая резина, он однороден, имеет черный или темно-бурый цвет, и при трении издает специфический запах серы (горелой резины), тогда как текстолит пахнет фенолом (гуашью).

Требуется ли специальный инструмент для обработки стержней?
Текстолит отлично поддается механической обработке (точение, сверление, фрезерование, нарезка резьбы) стандартным инструментом из быстрорежущей стали. В отличие от стеклотекстолита, он не содержит абразивных частиц и не вызывает быстрого износа резцов. Однако при обработке выделяется мелкая пыль, поэтому обязательно использование вытяжки и респиратора.

Выдержит ли текстолитовая шестерня нагрузки в редукторе?
Текстолитовые шестерни успешно применяются в скоростных передачах с малыми и средними нагрузками. Их главное преимущество — бесшумность и гашение вибраций. Однако по пределу прочности на изгиб текстолит уступает стали. Для высоконагруженных силовых редукторов текстолит не подходит, но он идеален для распределительных шестерен двигателей или приводов вспомогательных механизмов.
