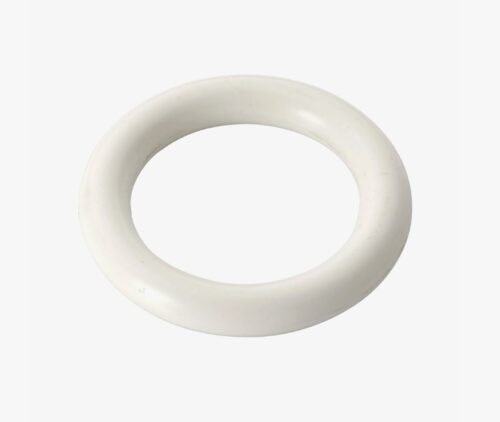

Кольца круглого сечения из фторопласта (O-ring PTFE) представляют собой жесткие уплотнительные элементы тороидальной формы, изготовленные из политетрафторэтилена (Фторопласт-4) или его модификаций. Основное отличие данных изделий от стандартных резиновых колец заключается в отсутствии эластичности, но при этом они обладают уникальной химической и термической стойкостью.
Функциональное назначение фторопластовых уплотнителей — герметизация неподвижных и малоподвижных разъемных соединений в условиях, где применение эластомеров (NBR, FKM, EPDM) невозможно из-за агрессивности рабочей среды или экстремальных температур. Изделия решают задачу обеспечения долговечности узлов в химических реакторах, криогенной технике и оборудовании пищевой промышленности, исключая риск разрушения уплотнения и контаминации продукта.
Технические характеристики и стандарты на кольца круглые из фторопласта
Производство колец осуществляется двумя основными методами: токарной обработкой заготовок (втулок) на станках с ЧПУ или прямым прессованием порошка в пресс-форму с последующим спеканием. Механическая обработка позволяет получать изделия с высокой точностью размеров (допуск ±0.05 мм) и чистотой поверхности Ra 0.8–1.6 мкм, что критически важно для жестких уплотнений.
В качестве материала используется Фторопласт-4 (PTFE, аналог Teflon) согласно ГОСТ 10007-80, а также его наполненные композиции:
- Ф-4 (не наполненный): Базовый материал. Обладает максимальной химической инертностью и диэлектрическими свойствами.
- Ф-4К20 (с коксом): Повышенная твердость и износостойкость. Используется в подвижных соединениях.
- Ф-4С15 (со стекловолокном): Устойчивость к ползучести («хладотекучести») под давлением.
Нормативная база и классификация
Геометрические размеры колец регламентируются стандартами ГОСТ 9833-73 (для резиновых колец, размеры которых часто дублируются во фторопласте), а также отраслевыми нормами ОСТ 92-8697-76 и международными стандартами DIN 3771 / ISO 3601.
Типоразмерный ряд охватывает диаметры сечения (торика) от 1.4 мм до 8.4 мм и внутренние диаметры от 3 мм до 500 мм и более.
Ниже приведен сравнительный анализ эксплуатационных свойств уплотнительных колец из различных материалов:
| Материал | Рабочая температура, °С | Химстойкость | Эластичность | Коэфф. трения | Применение |
|---|---|---|---|---|---|
| Фторопласт-4 (PTFE) | -269 … +260 | Абсолютная (кроме F2, Na) | Низкая (жесткий) | 0.04 | Агрессивные среды, криогеника |
| Резина NBR | -30 … +100 | Масла, бензин | Высокая | 0.4 — 0.8 | Общая гидравлика |
| Фторкаучук FKM | -20 … +200 | Кислоты, масла | Высокая | 0.2 — 0.4 | Высокие температуры |
| Силикон VMQ | -60 … +200 | Пищевые среды, озон | Высокая | > 0.5 | Пищепром, электрика |
Важно: В отличие от резиновых колец, фторопластовые уплотнения не обладают «памятью формы» и способностью к упругому восстановлению после снятия нагрузки. При монтаже в закрытые канавки их нельзя растягивать более чем на 5–10% от диаметра, иначе произойдет необратимая пластическая деформация и кольцо не сядет плотно, что приведет к течи.
Применение в промышленных отраслях
Благодаря физиологической инертности и отсутствию экстрагируемых веществ, кольца круглые из PTFE являются безальтернативным решением для «чистых» производств.
Основные отрасли применения:
- Химическая промышленность: Уплотнение фланцев трубопроводов, перекачивающих концентрированные кислоты, щелочи, растворители. Герметизация люков реакторов.
- Пищевая промышленность: Узлы дозаторов, гомогенизаторов, насосов для вязких продуктов (сметана, шоколад), где требуется регулярная CIP-мойка агрессивными реагентами.
- Фармацевтика: Оборудование для синтеза субстанций, системы водоподготовки (WFI).
- Криогенная техника: Уплотнения в установках сжижения газов (кислород, азот, СПГ), работающих при температурах ниже -100°С, где любые эластомеры становятся хрупкими как стекло.
Инженеры-конструкторы часто применяют комбинированные решения: резиновое кольцо (как упругий элемент) помещается внутрь тонкостенной оболочки из фторопласта (FEP-капсулированные кольца), сочетая эластичность резины с химостойкостью PTFE.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет поставки уплотнительных элементов из конструкционных пластмасс для промышленных предприятий Санкт-Петербурга и Ленинградской области. Взаимодействие ведется с юридическими лицами и индивидуальными предпринимателями. Оплата товаров производится по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (паспорта качества, сертификаты на материал).
Складская программа включает типовые размеры колец, соответствующие ГОСТ 9833-73. Производственные мощности позволяют изготовить партию нестандартных колец методом точения под заказ по чертежам клиента в сжатые сроки. Возможна поставка товара оптом и комплектация ремонтных наборов (ЗИП). Инженерная служба оказывает консультации по подбору материала (чистый или наполненный PTFE). Чтобы рассчитать стоимость заказа, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.
FAQ: Часто задаваемые вопросы
Можно ли заменить резиновое кольцо на фторопластовое того же размера?
Прямая замена возможна только в разъемных (открытых) канавках, например, во фланцевых соединениях. В закрытые канавки (на поршне или штоке) установить жесткое фторопластовое кольцо без повреждения крайне сложно. Кроме того, фторопласт требует более высокого усилия обжатия для герметизации и более чистого класса обработки поверхности металла (Ra < 0.8), чем резина.
Как монтировать неразрезное кольцо из фторопласта на поршень?
Для монтажа в закрытую канавку используют специальные конусные оправки для плавного растяжения кольца и калибровочные втулки для его обратного обжатия (усадки) после установки. Кольцо предварительно нагревают в масле или воде до +80…+100°С для повышения пластичности.
Обладают ли фторопластовые кольца свойством ползучести?
Да, чистый фторопласт-4 склонен к «хладотекучести» (ползучести) под постоянной нагрузкой. Со временем кольцо может деформироваться, и усилие прижима ослабнет. Для компенсации этого эффекта конструкцию узла снабжают упругими элементами (тарельчатыми пружинами) или используют кольца из модифицированного (наполненного стекловолокном) фторопласта.
Подходят ли эти кольца для динамических уплотнений (шток гидроцилиндра)?
Кольца круглого сечения из чистого PTFE редко используют в динамике как самостоятельное уплотнение из-за жесткости и сложности обеспечения преднатяга. Чаще их применяют в паре с резиновым эспандером (система O-ring + PTFE кольцо скольжения) или используют профильные манжеты из наполненного фторопласта (Turcon, Glyd Ring).
