Кольца направляющие
Показаны все результаты (6)Цены: по возрастанию

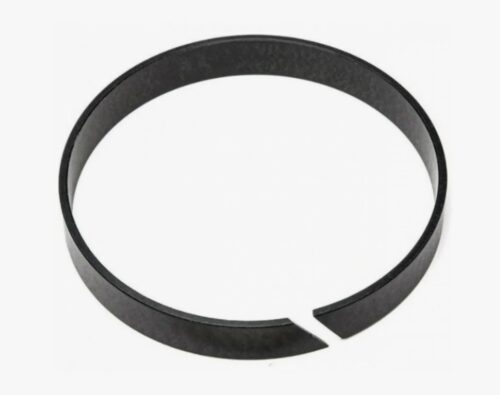

Направляющие кольца из фторопласта (опорные ленты, guide rings) представляют собой элементы цилиндрической формы с прямоугольным поперечным сечением, предназначенные для центрирования подвижных частей гидравлических и пневматических цилиндров (поршня и штока). Они предотвращают прямой металлический контакт между поршнем и гильзой или штоком и грундбуксой, воспринимая радиальные нагрузки и компенсируя несоосность.
Ключевая функция данных компонентов — защита трущихся металлических поверхностей от задиров, износа и заклинивания при боковых нагрузках, возникающих в процессе эксплуатации спецтехники. Использование фторопластовых направляющих решает проблему гидродинамической неустойчивости узла, обеспечивая плавность хода, снижение коэффициента трения и увеличение ресурса основных уплотнений (манжет), работа которых напрямую зависит от стабильности радиального зазора.
Технические характеристики и производство направляющих колец
Изготовление опорных элементов осуществляется двумя основными способами: токарной обработкой (нарезкой) из прессованных втулок фторопласта или формованием из ленты. Для обеспечения монтажа в закрытые канавки кольца часто выполняются разрезными (с прямым, угловым или ступенчатым замком).
В качестве конструкционного материала используется политетрафторэтилен (PTFE) с различными наполнителями, значительно улучшающими его механические свойства (сопротивление сжатию, износостойкость).
Основные марки композитов:
- Ф4К20 (с добавлением 20% кокса): Обладает повышенной твердостью и износостойкостью. Идеален для работы в паре со сталью и хромированными поверхностями.
- Ф4Бр40 (с 40% бронзы): Характеризуется высокой теплопроводностью и прочностью на сжатие. Используется в тяжелонагруженных узлах.
- Ф4С15 (со стекловолокном): Устойчив к ползучести и агрессивным химическим средам.
Нормативные требования
Геометрические параметры и допуски регламентируются стандартами ISO 10766 (для гидравлики) и внутренними ТУ производителей, базирующимися на ГОСТ 10007-80 (сырье).
Эксплуатационные параметры
Кольца направляющие из наполненного фторопласта сохраняют работоспособность в широком диапазоне условий:
- Температурный диапазон: от -60°С до +200°С (ограничивается типом наполнителя).
- Скорость скольжения: до 15 м/с.
- Допустимая радиальная нагрузка: до 15 Н/мм² (статическая) и до 3–5 Н/мм² (динамическая).
- Коэффициент трения: 0.05 – 0.1 (зависит от смазки).
Ниже приведен сравнительный анализ материалов направляющих колец в зависимости от условий работы:
| Материал | Наполнитель | Предел прочности на сжатие, МПа | Износостойкость | Применение |
|---|---|---|---|---|
| Чистый PTFE (Ф-4) | Нет | 12 | Низкая | Низкие нагрузки, пищевая пром-сть, агрессивная химия |
| PTFE + Бронза (40%) | Бронзовый порошок | 25 | Высокая | Тяжелая гидравлика, высокие скорости |
| PTFE + Углерод (25%) | Углеволокно / Кокс | 18 | Средняя | Работа без смазки, водные среды |
| Фенольная смола + Ткань | Текстолит | 300+ | Максимальная | Экстремальные боковые нагрузки, горная техника |
Важно: При расчете ширины направляющего кольца необходимо учитывать действующую радиальную силу. Недостаточная ширина кольца приведет к превышению предела текучести материала, его пластической деформации («раздавливанию») и последующему контакту металла о металл.
Сферы применения в промышленности
Опорно-направляющие элементы интегрируются во все типы гидро- и пневмоприводов, где требуется обеспечить надежное базирование подвижных частей.
Основные отрасли применения:
- Мобильная гидравлика: Гидроцилиндры экскаваторов, автокранов, погрузчиков. Фторопластовые кольца гасят вибрации и предотвращают «дизель-эффект» (микровзрывы масла) в зазорах.
- Станкостроение: Направляющие скольжения прессов, литьевых машин (ТПА).
- Пищевая промышленность: Пневмоцилиндры фасовочного оборудования (используется чистый PTFE или композиты, допущенные к контакту с пищей).
- Нефтегазовый сектор: Скважинное оборудование, приводы запорной арматуры, работающие в агрессивных средах.
В отличие от металлических (чугунных, бронзовых) направляющих, фторопластовые кольца способны поглощать (абсорбировать) мелкие абразивные частицы, попадающие в зазор, предотвращая царапание зеркала штока или гильзы.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет поставки направляющих элементов для гидравлических систем промышленных предприятий Санкт-Петербурга и Ленинградской области. Взаимодействие выстроено с юридическими лицами и индивидуальными предпринимателями. Оплата заказов производится по безналичному расчету с оформлением полного пакета товаросопроводительной документации (паспорта качества, сертификаты соответствия).
Складская программа включает широкий типоразмерный ряд колец (поршневых и штоковых) из наполненного фторопласта. Логистическая служба обеспечивает оперативную отгрузку. Возможна поставка продукции оптом, а также изготовление нестандартных размеров методом точения под заказ по чертежам клиента. Инженерный отдел готов выполнить расчет необходимой ширины кольца исходя из нагрузок узла. Чтобы рассчитать стоимость спецификации, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.
FAQ: Часто задаваемые вопросы
Какой тип разреза (замка) выбрать для направляющего кольца?
Тип разреза зависит от назначения и условий монтажа. Прямой разрез (90°) прост в изготовлении, но оставляет сквозной канал для протечки жидкости (хотя направляющее кольцо не является уплотнением, это может влиять на гидродинамику). Косой разрез (45°) предпочтителен, так как обеспечивает более плавный переход через отверстия и канавки в цилиндре. Ступенчатый (Z-образный) замок используется редко, только если требуется минимизировать перетечки.
Можно ли заменить текстолитовое кольцо на фторопластовое?
Текстолитовые (фенольно-тканевые) кольца выдерживают значительно более высокие радиальные нагрузки (до 300 МПа), чем фторопластовые (до 15-25 МПа). Прямая замена возможна только в ненагруженных узлах или при условии значительного увеличения ширины фторопластового кольца, что потребует переточки поршня.
Как рассчитать необходимую ширину направляющего кольца?
Ширина (L) рассчитывается по формуле: L=F/(D⋅Padm), где F — радиальная сила (Н), D — диаметр кольца (мм), Padm — допустимое удельное давление на материал (Н/мм²). Необходимо также учитывать коэффициент запаса прочности и температурный фактор, снижающий несущую способность полимера.
Влияет ли направляющее кольцо на герметичность цилиндра?
Напрямую — нет, так как оно имеет разрез и не является герметизирующим элементом. Однако косвенно его влияние критично: оно удерживает постоянный экструзионный зазор для основного уплотнения (манжеты). Если направляющее кольцо износится и зазор увеличится или станет неравномерным (эксцентриситет), манжета быстро выйдет из строя или выдавится в зазор.
