Кольца прямоугольные
Показаны все результаты (18)Цены: по возрастанию

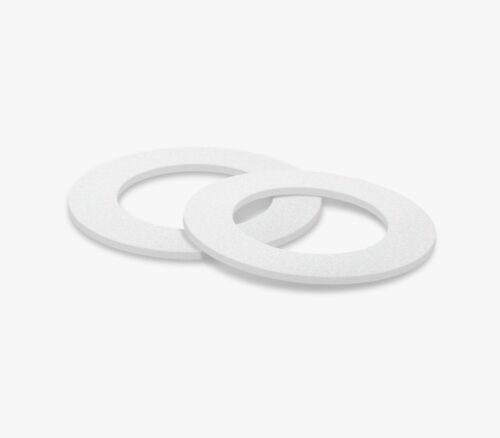

Кольца прямоугольного сечения из фторопласта (R-ring PTFE) представляют собой жесткие уплотнительные элементы плоской формы, изготовленные из политетрафторэтилена или его композиций. В отличие от колец круглого сечения (O-ring), имеющих точечный контакт с уплотняемыми поверхностями, прямоугольные кольца обеспечивают герметизацию по всей площади торцевого или цилиндрического контакта, что существенно повышает стабильность соединения при высоких удельных нагрузках.
Ключевое функциональное назначение данных изделий — герметизация неподвижных фланцевых соединений, уплотнение плоских стыков корпусных деталей, а также использование в качестве опорных, направляющих или дистанционных элементов в подвижных узлах гидросистем. Применение фторопластовых прямоугольных уплотнителей решает проблему экструзии (выдавливания) материала в зазоры при давлении свыше 30–40 МПа и обеспечивает работу узла в агрессивных средах, где резиновые прокладки теряют эластичность или разрушаются.
Технические характеристики и стандарты на кольца прямоугольные
Производство изделий осуществляется преимущественно методом механической обработки (точение на автоматах с ЧПУ) заготовок из спеченного фторопласта-4 или прессованных втулок. Данная технология позволяет получать кольца с высокой точностью геометрических размеров (допуск ±0.05 мм) и низкой шероховатостью поверхностей (Ra 0.8–1.6 мкм), что необходимо для плотного прилегания к металлу.
В качестве материала используется Фторопласт-4 (PTFE, ГОСТ 10007-80) и его модифицированные версии:
- Ф-4 (чистый): Базовый материал. Обладает максимальной химической инертностью и диэлектрической прочностью. Применяется в статике.
- Ф4К20 (коксонаполненный): Повышенная износостойкость и твердость. Используется в динамических узлах как направляющий элемент.
- Ф4С15 (стеклонаполненный): Устойчивость к ползучести под нагрузкой.
Нормативная база и классификация
Геометрические параметры колец прямоугольного сечения регламентируются отраслевыми стандартами (например, ОСТ 92-8697-76) и внутренними ТУ предприятий-изготовителей, так как единый ГОСТ на данный вид изделий отсутствует (в отличие от O-ring). Размеры определяются по внутреннему диаметру (d), наружному диаметру (D) и высоте (h).
Конструктивно кольца прямоугольные могут выполняться:
- Сплошными: Для монтажа в разъемные канавки или на фланцы.
- Разрезными: С прямым или косым срезом. Используются как опорные кольца для облегчения монтажа на шток или в цилиндр.
Ниже приведен сравнительный анализ эксплуатационных свойств колец прямоугольного сечения из различных материалов:
| Материал | Макс. давление (статика), МПа | Макс. давление (динамика), МПа | Температурный диапазон, °С | Применение |
|---|---|---|---|---|
| Фторопласт-4 (PTFE) | 10 — 20 | Не рек. | -269 … +260 | Химические фланцы, изоляторы |
| Ф4К20 (PTFE+Кокс) | 40 — 60 | 15 — 25 | -60 … +250 | Направляющие штоков, опорные кольца |
| Резина NBR (для сравнения) | 10 — 16 | 10 — 16 | -30 … +100 | Общая гидравлика |
| Полиуретан PU | 30 — 40 | 30 — 40 | -30 … +80 | Высоконагруженные уплотнения |
Важно: При использовании прямоугольных колец из чистого фторопласта в качестве торцевых уплотнений необходимо учитывать хладотекучесть материала. При постоянном давлении свыше 5–7 МПа материал может «поплыть», что приведет к ослаблению затяжки болтов. Рекомендуется использовать ограничители сжатия (канавки закрытого типа) или применять наполненные композиты.
Сферы применения в промышленности
Кольца прямоугольного сечения из PTFE востребованы там, где требуется сочетание жесткости, химической стойкости и антифрикционных свойств.
Основные отрасли применения:
- Арматуростроение: Уплотнение шпинделей запорных клапанов, седел шаровых кранов. Прямоугольное сечение обеспечивает большую площадь контакта и надежную фиксацию в корпусе.
- Насосостроение: Дистанционные втулки и уплотнения корпусов химических насосов.
- Приборостроение: Изоляционные шайбы и прокладки в высоковольтных вводах, работающих в масле или газе.
- Гидравлика: Опорные кольца, предотвращающие выдавливание резиновых манжет в зазор при высоких давлениях.
Инженеры-конструкторы также применяют данные изделия в качестве демпфирующих элементов в узлах, подверженных вибрации, так как фторопласт обладает способностью поглощать часть энергии удара, не разрушаясь.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» специализируется на поставках комплектующих из конструкционных пластмасс для промышленных предприятий и сервисных служб Санкт-Петербурга и Ленинградской области. Работа осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата заказов производится по безналичному расчету, клиентам предоставляется полный пакет товаросопроводительной документации (паспорта качества, сертификаты соответствия).
Складская программа включает типовые размеры заготовок (втулок) для оперативного изготовления колец. Производственный участок позволяет изготовить партию изделий прямоугольного сечения любой сложности по чертежам или образцам заказчика методом точения. Возможна поставка товара оптом и комплектация наборов ЗИП. Инженерный отдел оказывает консультации по выбору материала (Ф-4 или композиты) в зависимости от условий работы узла. Чтобы рассчитать стоимость спецификации, узнать актуальные цены или сроки изготовления, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.
FAQ: Часто задаваемые вопросы
Можно ли использовать прямоугольное кольцо вместо круглого (O-ring)?
В статических уплотнениях (фланцы, крышки) замена возможна, если позволяет конструкция посадочного места (канавка должна иметь плоское дно). Прямоугольное кольцо обеспечит большую площадь контакта и меньшую деформацию под нагрузкой. Однако в динамических уплотнениях (шток, поршень) такая замена не рекомендуется без изменения конструкции узла, так как прямоугольное кольцо создает иное распределение контактных напряжений и трения.
Как рассчитать канавку под прямоугольное фторопластовое кольцо?
При проектировании канавки необходимо учитывать коэффициент теплового расширения фторопласта (он в 10 раз выше, чем у стали). Следует предусматривать тепловые зазоры, чтобы при нагреве кольцо не заклинило. Глубина канавки должна быть меньше высоты кольца на величину необходимого обжатия (обычно 10–15% для чистого PTFE).
Чем отличается вырубное кольцо от точеного?
Вырубные кольца изготавливаются штамповкой из листа. Этот метод дешевле при массовом производстве, но дает меньшую точность размеров и худшее качество кромки (возможна конусность среза). Точеные кольца изготавливаются механической обработкой. Они дороже, но обеспечивают идеальную геометрию, прямоугольность сечения и возможность получения любых нестандартных размеров малыми партиями.
Устойчиво ли кольцо из Ф-4 к вакууму?
Да, фторопласт-4 обладает низким газовыделением в вакууме и отличной герметичностью. Прямоугольные кольца из PTFE широко применяются в вакуумной технике для уплотнения фланцевых соединений камер и насосов.
