Манжеты гидравлические
Показаны все результаты (2)Цены: по возрастанию
Манжеты гидравлические из фторопласта представляют собой специализированные уплотнительные элементы сложного профиля, изготовленные на основе политетрафторэтилена (PTFE) и его композиций. В отличие от стандартных резиновых уплотнений, данные изделия характеризуются повышенной жесткостью, экстремально низким коэффициентом трения и способностью работать в условиях агрессивных сред и высоких давлений без смазки.
Ключевое функциональное назначение фторопластовых манжет — герметизация зазора между поршнем и цилиндром (поршневые) или штоком и грундбуксой (штоковые) в гидравлических и пневматических приводах. Использование изделий из PTFE решает проблему быстрого износа уплотнений при высоких скоростях скольжения (до 15 м/с), работе «всухую» или контакте с химически активными жидкостями, где традиционные эластомеры разрушаются или теряют свои свойства.
Технические характеристики и производство гидравлических манжет из фторопласта
Производство уплотнений осуществляется методами механической обработки (точение на станках с ЧПУ) заготовок из спеченного фторопласта или автоматического прессования порошка в пресс-формы с последующим спеканием. Токарная технология позволяет изготавливать манжеты любой нестандартной геометрии и типоразмера без затрат на дорогостоящую оснастку.
В качестве материала применяется Фторопласт-4 (PTFE) и модифицированные композиты, значительно превосходящие чистый полимер по износостойкости и твердости:
- Ф4К20 (с добавлением 20% кокса): Обладает высокой твердостью, износостойкостью и теплопроводностью. Идеален для работы в паре со стальными и хромированными поверхностями.
- Ф4С15 (с 15% стекловолокна): Устойчив к ползучести под нагрузкой и агрессивным химическим средам.
- Ф4Бр40 (с 40% бронзы): Характеризуется высокой прочностью на сжатие и теплопроводностью, используется в тяжелонагруженных узлах.
Нормативные требования и классификация
Геометрические параметры манжет регламентируются ГОСТ 14896-84 «Манжеты уплотнительные резиновые для гидравлических устройств» (в части размеров посадочных мест), ГОСТ 22704-77 (шевронные манжеты), а также международными стандартами ISO 5597 и ISO 7425.
Конструктивно манжеты гидравлические из PTFE подразделяются на:
- Активируемые эспандером (Turcon, Glyd Ring): Состоят из профильного фторопластового кольца скольжения и поджимного резинового кольца (O-ring), обеспечивающего статический преднатяг.

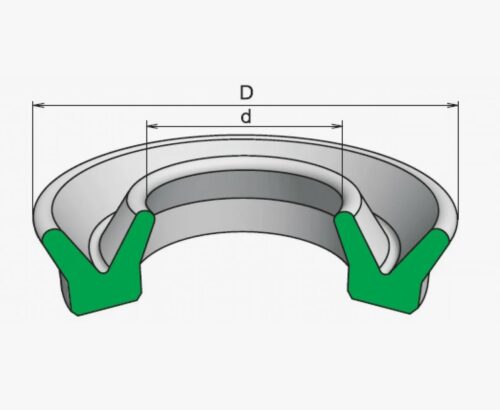

- Пружинные (Spring energized): Имеют U-образный профиль с встроенной металлической пружиной (V-образной или спиральной) из нержавеющей стали, которая разжимает кромки манжеты.
- Шевронные пакеты: Набор из нескольких V-образных манжет, работающих совместно с нажимным и опорным кольцами.
Ниже приведен сравнительный анализ эксплуатационных свойств манжет из различных материалов:
| Материал манжеты | Рабочее давление, МПа | Скорость скольжения, м/с | Температурный диапазон, °С | Среда |
|---|---|---|---|---|
| Фторопласт-4 (PTFE) | до 60 (с опорой) | до 15.0 | -200 … +260 | Любая, агрессивная химия |
| Полиуретан (PU) | до 40 | до 0.5 | -30 … +100 | Минеральные масла |
| Резина NBR | до 32 (с кольцом) | до 0.5 | -30 … +100 | Масла, эмульсии |
| Фторкаучук FKM | до 16 | до 0.5 | -20 … +200 | Масла, кислоты |
Важно: Фторопластовые манжеты, в отличие от резиновых, неэластичны. Для их монтажа в закрытые канавки (например, на поршень) требуется специальная оснастка (монтажные конусы и калибровочные втулки) для растяжения и последующего обжатия кольца. Установка без оснастки приведет к необратимой деформации и потере герметичности.
Сферы применения в промышленности
Благодаря уникальным свойствам PTFE, фторопластовые манжеты незаменимы в критически важных узлах.
Основные отрасли применения:
- Мобильная гидравлика: Гидроцилиндры экскаваторов, автокранов, работающие с высокими скоростями штока и ударными нагрузками.
- Пищевая промышленность: Дозирующие насосы, гомогенизаторы, оборудование линий розлива. Фторопласт физиологически инертен, допускает контакт с пищевыми продуктами и выдерживает стерилизацию паром.
- Химическое машиностроение: Насосы и компрессоры для перекачки кислот, щелочей, растворителей.
- Станкостроение: Сервоприводы, испытательные стенды, где требуется минимальное трение страгивания (отсутствие эффекта «stick-slip»).
Инженеры часто выбирают манжеты с пружинным поджатием для работы в криогенных условиях (сжиженные газы) или вакууме, где эластомеры «дубеют» и теряют упругость.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет поставки уплотнительных решений из конструкционных полимеров для промышленных предприятий Санкт-Петербурга и Ленинградской области. Взаимодействие выстроено с юридическими лицами и индивидуальными предпринимателями. Оплата заказов производится по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (паспорта качества, сертификаты соответствия).
Складская программа включает востребованные типоразмеры манжет (Glyd Ring, Stepseal) и уплотнительных пакетов. Производственные возможности позволяют оперативно изготовить партию нестандартных манжет методом точения по чертежам или образцам заказчика (реверс-инжиниринг). Возможна поставка товара оптом и комплектация наборов ЗИП. Инженерный отдел оказывает консультации по выбору профиля манжеты и материала (наполненный PTFE, PEEK, UHMWPE) под конкретные условия эксплуатации. Чтобы рассчитать стоимость заказа, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.
FAQ: Часто задаваемые вопросы
В чем преимущество манжет из PTFE перед полиуретановыми?
Главные преимущества — химическая стойкость к любым средам, широкий температурный диапазон (от -200°С до +260°С) и низкий коэффициент трения, позволяющий работать на высоких скоростях (до 15 м/с) и без смазки. Полиуретан ограничен температурой +100°С, разрушается в воде (гидролиз) и имеет более высокое трение.
Как работает манжета с пружиной?
Фторопласт не обладает собственной упругостью («памятью формы»), достаточной для герметизации при низком давлении. Металлическая пружина, встроенная в U-образный профиль манжеты, постоянно разжимает уплотнительные кромки, обеспечивая герметичность при отсутствии давления в системе. При повышении давления кромки дополнительно прижимаются рабочей средой.
Можно ли использовать фторопластовую манжету на штоке с царапинами?
Нет. Фторопласт — достаточно жесткий материал и хуже, чем мягкая резина, компенсирует дефекты поверхности. Для обеспечения герметичности и ресурса манжеты поверхность штока должна иметь твердость не менее 50 HRC и шероховатость Ra 0.2–0.4 мкм (полировка). Царапины и забоины приведут к быстрому износу уплотнения и утечкам.
Что такое эффект «stick-slip» и как его устранить?
Это эффект скачкообразного движения («прилипание-проскальзывание») при малых скоростях перемещения, характерный для резиновых уплотнений из-за высокого трения покоя. Фторопластовые манжеты имеют практически одинаковый коэффициент трения покоя и скольжения, что полностью устраняет рывки и обеспечивает плавность хода исполнительного механизма.
