Прокладки из фторопласта
Показаны все результаты (9)Цены: по возрастанию

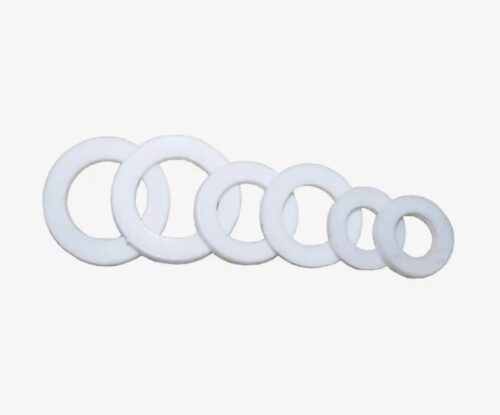

Прокладки из фторопласта представляют собой группу уплотнительных элементов различной конфигурации, изготовленных из политетрафторэтилена (PTFE, Ф-4) или его модификаций. Изделия характеризуются уникальной химической инертностью, широким температурным диапазоном эксплуатации и высокими диэлектрическими свойствами.
Ключевое функциональное назначение данных компонентов в промышленных системах — обеспечение герметичности разъемных соединений (фланцевых, резьбовых, штуцерных) трубопроводов и оборудования, работающих в контакте с агрессивными химическими средами, перегретым паром или в условиях, требующих абсолютной стерильности. Применение фторопластовых уплотнений решает проблему быстрой деградации и разрушения традиционных резиновых и паронитовых прокладок под воздействием кислот, щелочей и растворителей.
Технические характеристики и производство прокладок из фторопласта
Изготовление уплотнителей осуществляется двумя основными методами:
- Механическая обработка: Вырубка штампами из листового фторопласта или точение на станках с ЧПУ из заготовок (стержней, втулок). Этот метод позволяет получать прокладки сложного профиля с высокой точностью размеров.
- Прямое прессование: Формование порошка в пресс-формах с последующим спеканием. Применяется для серийного выпуска стандартных колец и манжет.
В качестве материала используется Фторопласт-4 (ГОСТ 10007-80) и композиты на его основе.
Ключевые физико-механические свойства:
- Химическая стойкость: Абсолютная инертность ко всем кислотам (включая азотную и «царскую водку»), щелочам, нефтепродуктам, окислителям. Исключение составляют расплавы щелочных металлов и элементарный фтор при высоких температурах.
- Температурный диапазон: Стабильная работа от -269°С до +260°С.
- Коэффициент трения: 0.04 (минимальный среди полимеров), что исключает прилипание прокладки к фланцам.
- Электрическая прочность: Не менее 50 кВ/мм (отличный диэлектрик).
Нормативная база и классификация
Геометрические размеры и допуски на прокладки регламентируются стандартами ГОСТ 15180-86 (для фланцев арматуры), ОСТ 26.260.461-99, а также международными нормами DIN 2690 и ANSI B16.21.
По конструкции прокладки из фторопласта подразделяются на:
- Цельные (плоские): Однородные кольца прямоугольного сечения. Используются при давлениях до 6.3 МПа.
- Оболочковые (в чехле): Комбинация упругого вкладыша (резина, асбест) и защитной оболочки из PTFE толщиной 0.5 мм. Применяются для эмалированного оборудования и стеклянных трубопроводов, где требуются малые усилия затяжки.
- Спирально-навитые (СНП): С наполнителем из фторопластовой ленты. Рассчитаны на давления до 25 МПа.
Ниже приведен сравнительный анализ эксплуатационных пределов материалов прокладок:
| Материал | Рабочая температура, °С | Давление (макс), МПа | Особенность | Применение |
|---|---|---|---|---|
| Фторопласт-4 (PTFE) | -269 … +260 | 6.3 — 10.0 | Хладотекучесть под нагрузкой | Кислоты, щелочи, чистые среды |
| ePTFE (Экспандированный) | -240 … +260 | 20.0 | Высокая сжимаемость, нет ползучести | Старые фланцы, стекло |
| Паронит ПМБ (для сравнения) | -40 … +490 | 4.0 | Набухает в растворителях | Нефтепродукты |
| Резина EPDM (для сравнения) | -40 … +150 | 2.5 | Разрушается в маслах | Вода, пар, слабые кислоты |
Важно: При использовании цельных прокладок из чистого PTFE необходимо учитывать явление «хладотекучести» (ползучести) материала под постоянной нагрузкой. Со временем усилие затяжки болтов может ослабнуть, что приведет к разгерметизации. Рекомендуется периодическая подтяжка соединений или использование прокладок из модифицированного (наполненного) фторопласта.
Сферы применения в промышленности
Благодаря физиологической инертности и отсутствию экстрагируемых веществ, фторопластовые уплотнения являются стандартом для предприятий с высокими требованиями к чистоте продукта.
Основные отрасли применения:
- Химическая промышленность: Уплотнение фланцев трубопроводов, реакторов, колонн, работающих с агрессивными средами.
- Пищевая промышленность: Линии розлива напитков, молочные заводы, спиртовые производства. Материал не влияет на органолептические свойства продукта и выдерживает стерилизацию паром.
- Фармацевтика: Оборудование для синтеза субстанций, системы воды для инъекций (WFI).
- Энергетика: Диэлектрические прокладки для электроизоляции фланцев газопроводов (защита от блуждающих токов).
Инженеры-конструкторы также применяют прокладки из PTFE в криогенной технике, так как материал не охрупчивается при температурах сжижения газов (азот, кислород, СПГ).
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» специализируется на поставках уплотнительных материалов из конструкционных пластмасс для промышленных предприятий Санкт-Петербурга и Ленинградской области. Взаимодействие осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата товаров производится по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (паспорта качества на партию, сертификаты соответствия).
Складская программа включает широкий ассортимент стандартных прокладок по ГОСТ 15180-86 (Ду 15 … Ду 800) и листового фторопласта. Производственные мощности позволяют оперативно изготовить партию нестандартных уплотнений любой геометрии методом плоттерной резки или точения по чертежам заказчика. Возможна поставка продукции оптом и комплектация наборов ЗИП. Инженерная служба оказывает консультации по подбору материала (Ф-4, Ф4К20, ePTFE) в зависимости от параметров рабочей среды. Чтобы рассчитать стоимость заказа, узнать актуальные цены или сроки изготовления, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.
FAQ: Часто задаваемые вопросы
Можно ли использовать прокладку из фторопласта повторно?
Повторное использование плоских прокладок из PTFE не рекомендуется. В процессе эксплуатации материал подвергается пластической деформации, «запоминая» форму микронеровностей фланца. При повторном монтаже, особенно со смещением, невозможно обеспечить герметичность по старым следам обжатия.
В чем преимущество экспандированного фторопласта (ePTFE)?
Экспандированный (расширенный) фторопласт имеет микропористую структуру, полученную путем вытяжки. В отличие от жесткого спеченного PTFE, он мягкий, упругий и отлично заполняет неровности фланцев. Главное преимущество — отсутствие хладотекучести, что исключает необходимость подтяжки болтов в процессе эксплуатации.
Как определить момент затяжки для фторопластовой прокладки?
Момент затяжки зависит от диаметра болтов, давления и типа прокладки. Из-за низкого коэффициента трения фторопласта усилие затяжки должно быть меньше, чем для паронита, чтобы не передавить («раздавить») прокладку. Рекомендуется использовать динамометрический ключ и следовать таблицам моментов из стандарта ASME PCC-1 или рекомендациям производителя оборудования.
Выдерживает ли фторопласт контакт с кислородом?
Да, чистый фторопласт-4 (без масляных добавок) совместим с газообразным и жидким кислородом и не является горючим материалом (кислородный индекс LOI > 95%). Прокладки из PTFE широко применяются в кислородной арматуре при условии тщательного обезжиривания перед монтажом.
