Фторопласт плёнки
Показаны все результаты (3)Цены: по возрастанию
Фторопласт плёнки представляют собой тонкослойный изоляционный и конструкционный материал, получаемый из политетрафторэтилена (PTFE, Фторопласт-4) методом механического строгания цилиндрической заготовки с последующей калибровкой и, при необходимости, ориентацией структуры. Материал сочетает в себе высокие диэлектрические показатели, абсолютную химическую инертность и способность работать в экстремальном диапазоне температур.
Ключевое функциональное назначение данных изделий в промышленности — создание межслойной изоляции в высоковольтном оборудовании, футеровка поверхностей скольжения и защита деталей от агрессивных химических сред. Использование пленок из PTFE решает задачу обеспечения электрической прочности проводов и кабелей, работающих при температурах до +260°С, а также предотвращает налипание вязких продуктов в технологических процессах (антиадгезионные покрытия).
Технические характеристики и стандарты на фторопласт плёнки
Технологический процесс производства базируется на методе «скивинга» (строгания): предварительно спеченная заготовка (болванка) из фторопласта-4 вращается на токарном станке, и с нее снимается непрерывная лента заданной толщины. Для улучшения физико-механических свойств полученная пленка может подвергаться одноосной вытяжке (ориентации) при повышенной температуре.
В качестве материала используется Фторопласт-4 марок «ПН» (пленка неориентированная), «ЭО» (электроизоляционная ориентированная), «КО» (конденсаторная ориентированная) и «ИН» (изоляционная неориентированная).
Ключевые свойства материала:
- Диэлектрическая прочность: От 30 кВ/мм (для неориентированных) до 200 кВ/мм (для конденсаторных пленок).
- Тангенс угла диэлектрических потерь: Не более 0.0002 (на частоте 10^6 Гц).
- Температурный диапазон: Стабильная эксплуатация от -269°С до +260°С.
- Химическая стойкость: Инертность ко всем растворителям, кислотам и щелочам.
Нормативная база и классификация
Производство и приемка продукции регламентируются ГОСТ 24222-80 «Пленка и лента из фторопласта-4». Стандарт устанавливает классификацию пленок по назначению и способу производства.
Основные марки пленок:

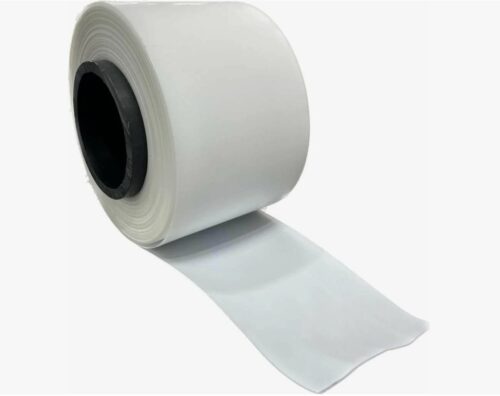

- ЭО (Электроизоляционная Ориентированная): Обладает повышенной прочностью на разрыв в продольном направлении. Предназначена для изоляции проводов, кабелей, пазов электрических машин.
- ЭН (Электроизоляционная Неориентированная): Используется как межслойная прокладка, где не требуется высокая механическая прочность.
- ИО (Изоляционная Ориентированная): Общего назначения, для футеровки и прокладок.
- ИН (Изоляционная Неориентированная): Применяется как прокладочный и антифрикционный материал.
- КО (Конденсаторная Ориентированная): Особо тонкая пленка (от 5 до 40 мкм) с максимальной электрической прочностью.
Ниже приведен сравнительный анализ характеристик основных марок:
| Марка пленки | Толщина, мм | Прочность при разрыве (продольная), МПа | Относительное удлинение при разрыве, % | Электрическая прочность, кВ/мм (при пост. токе) |
|---|---|---|---|---|
| ЭО | 0.02 – 0.10 | 60 | 60 – 120 | 95 — 160 |
| ЭН | 0.04 – 0.20 | 23 | 250 — 350 | 50 — 65 |
| ИО | 0.04 – 0.10 | 45 | 50 — 100 | 45 — 80 |
| ИН | 0.05 – 0.40 | 18 | 240 — 340 | 30 — 45 |
| КО | 0.005 – 0.04 | 55 | 30 — 80 | 200 — 250 |
Важно: Ориентированные пленки (ЭО, ИО, КО) имеют анизотропию свойств: их прочность вдоль направления вытяжки в 2–3 раза выше, чем поперек, а относительное удлинение значительно меньше. При монтаже (намотке) необходимо учитывать направление ориентации, чтобы избежать разрыва ленты. Неориентированные пленки (ЭН, ИН) изотропны, более эластичны и лучше подходят для футеровки сложных поверхностей.
Сферы применения в промышленности
Благодаря уникальному сочетанию диэлектрических и антиадгезионных свойств, пленки из PTFE являются незаменимым материалом в высокотехнологичных отраслях.
Основные отрасли применения:
- Кабельная промышленность: Изоляция бортовых проводов авиационной и космической техники (МГТФ), радиочастотных кабелей, работающих в широком диапазоне температур и частот.
- Радиоэлектроника: Диэлектрик в импульсных конденсаторах, межслойная изоляция в трансформаторах и катушках индуктивности, подложки для гибких печатных плат (Фольгированный диэлектрик ФАФ-4Д).
- Химическая промышленность: Футеровка (защитное покрытие) внутренних поверхностей емкостей, трубопроводов и запорной арматуры для защиты от коррозии.
- Пищевая и упаковочная промышленность: Антипригарные покрытия для запаечных ножей, транспортерных лент, противней (материал физиологически инертен).
Инженеры-конструкторы используют пленки Ф-4 как антифрикционные прокладки в опорах скольжения мостовых конструкций и тяжелого оборудования для обеспечения плавного перемещения при тепловых деформациях.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» специализируется на оптовых поставках электроизоляционных материалов для промышленных предприятий Санкт-Петербурга и Ленинградской области. Взаимодействие осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата товаров производится по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (паспорта качества на партию, сертификаты соответствия).
Складская программа включает широкий ассортимент пленок марок ЭО, ЭН, ИН толщиной от 0.02 мм до 2.0 мм в рулонах различной ширины. Возможна поставка продукции оптом (на вес) и нарезка лент заданной ширины под заказ. Инженерный отдел предоставляет консультации по выбору марки материала в зависимости от требуемых диэлектрических и механических характеристик. Чтобы рассчитать стоимость заказа, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.
FAQ: Часто задаваемые вопросы
Можно ли склеивать пленку Ф-4 между собой?
Фторопласт не склеивается обычными клеями и не сваривается тепловым методом (как полиэтилен) из-за высокой вязкости расплава. Соединение пленок возможно только методом спекания под давлением при температуре +370°С ±10°С или с использованием специальных фторопластовых клеев после предварительной химической активации поверхности (травления).
В чем разница между пленкой и лентой ФУМ?
Пленка Ф-4 (по ГОСТ 24222-80) — это плотный, жесткий материал из спеченного фторопласта, обладающий высокими механическими и электрическими свойствами. Лента ФУМ (по ТУ 6-05-1388-86) — это пористый, мягкий материал из неспеченного фторопласта, предназначенный исключительно для герметизации резьбовых соединений. Использовать ФУМ как электроизоляцию нельзя из-за низкой механической прочности.
Как определить ориентацию пленки визуально?
Визуально отличить ориентированную пленку от неориентированной сложно. Ориентированная пленка обычно более жесткая на ощупь и менее прозрачная (более белая). При попытке растяжения руками ориентированная пленка практически не тянется вдоль и легко рвется, а неориентированная — сильно вытягивается («течет») перед разрывом. Точную идентификацию проводят по маркировке на рулоне.
Подходит ли пленка Ф-4 для работы в вакууме?
Да, фторопласт-4 обладает низким газовыделением и может эксплуатироваться в условиях высокого вакуума. Пленки Ф-4 используются для изоляции в вакуумных камерах и космических аппаратах. При этом следует учитывать, что теплоотвод в вакууме затруднен, а теплопроводность фторопласта низкая.
