Фторопласт стержни
Отображение 1–20 из 62Цены: по возрастанию
Фторопластовые стержни представляют собой цилиндрические заготовки из политетрафторэтилена (PTFE) или композиционных материалов на его основе, предназначенные для изготовления деталей методом механической обработки. Изделия характеризуются сплошным круглым сечением и обладают уникальным комплексом эксплуатационных свойств, включая химическую инертность, широкий температурный диапазон и низкий коэффициент трения.
Основное функциональное назначение стержней — служить полуфабрикатом для производства уплотнительных колец, манжет, изоляторов, втулок скольжения и других конструкционных элементов сложной геометрии. Использование заготовок из фторопласта решает задачу оперативного изготовления штучных и мелкосерийных деталей для химического оборудования, электротехники и машиностроения, где применение традиционных методов (литье, прессование в форму) экономически нецелесообразно из-за высокой стоимости оснастки.
Технические характеристики и производство стержней из фторопласта
Изготовление стержней осуществляется двумя основными технологическими методами, определяющими конечные физико-механические свойства и габариты заготовки:
- Вертикальное прессование (Компрессионное формование): Порошок фторопласта засыпается в пресс-форму, прессуется и затем спекается в печи. Этим методом получают стержни большого диаметра (от 100 мм до 300-500 мм) и ограниченной длины (обычно 100-300 мм).
- Плунжерная экструзия (Ram extrusion): Непрерывный процесс продавливания порошка плунжером через нагретую фильеру, где происходит спекание. Позволяет получать длинномерные стержни (до 1000-2000 мм) диаметром от 4 мм до 100-150 мм с высокой производительностью и однородностью структуры.
В качестве базового материала используется Фторопласт-4 (ГОСТ 10007-80) и наполненные композиции:

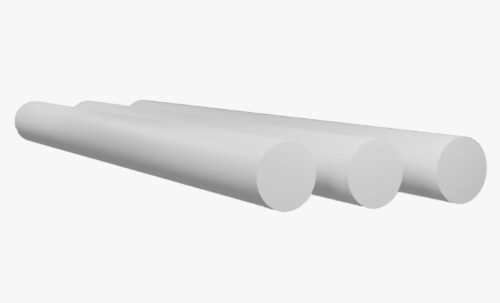

- Ф-4 (чистый): Универсальный материал. Максимальная химостойкость и диэлектрические показатели.

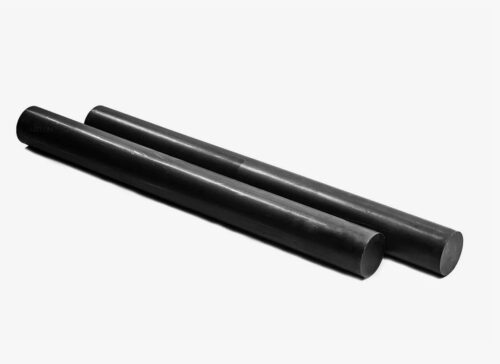

- Ф4К20 (с коксом): Повышенная твердость и износостойкость (в 600 раз выше чистого ПТФЭ). Идеален для узлов трения.
- Ф4С15 (со стекловолокном): Стабильность размеров под нагрузкой, стойкость к ползучести.
- Ф4М5 (с дисульфидом молибдена): Улучшенные антифрикционные свойства в вакууме и инертных газах.
Нормативная база
Технические условия на стержни регламентируются ТУ 6-05-810-88 «Заготовки из фторопласта-4 и фторопласта-4А общего назначения». Стандарт устанавливает допуски на диаметр, овальность и кривизну стержней.
Эксплуатационные параметры
Фторопласт стержни обладают следующими характеристиками:
- Плотность: 2.14 – 2.20 г/см³.
- Рабочая температура: от -269°С до +260°С.
- Прочность при разрыве: 15–30 МПа.
- Химическая стойкость: Инертен ко всем кислотам, щелочам, растворителям (кроме фтора и расплавов щелочных металлов).
Ниже приведен сравнительный анализ допусков на диаметр для экструзионных и прессованных стержней (согласно ТУ 6-05-810-88):
| Номинальный диаметр, мм | Метод изготовления | Допуск на диаметр (мм) | Типичная длина, мм | Особенности обработки |
|---|---|---|---|---|
| 6 — 40 | Экструзия | +0.4 … +1.5 | 1000 | Высокая производительность точения (автоматы) |
| 45 — 100 | Экструзия / Прессование | +1.0 … +3.0 | 500 — 1000 | Требуется предварительная обдирка корки |
| 110 — 200 | Прессование | +2.0 … +5.0 | 100 — 300 | Заготовки для крупных колец и втулок |
| > 200 | Прессование | +3.0 … +8.0 | 100 — 200 | Диски, плиты |
Важно: Все стержни из фторопласта выпускаются с «плюсовым» допуском по диаметру, так как они являются заготовками под механическую обработку. При расчете материала необходимо учитывать, что фактический диаметр стержня будет больше номинального на 1-5% (припуск на обработку). Стержень номиналом 50 мм по факту может иметь диаметр 51.5 мм.
Сферы применения в промышленности
Кругляк из фторопласта является основным полуфабрикатом для изготовления деталей токарным способом.
Основные отрасли применения:
- Машиностроение: Подшипники скольжения, опорные втулки, направляющие, работающие без смазки или в агрессивных средах.
- Химическая промышленность: Запорные элементы арматуры (шары кранов, седла), уплотнительные кольца, детали насосов для перекачки кислот.
- Электротехника: Высоковольтные изоляторы, проходные втулки, каркасы катушек индуктивности.
- Пищевая промышленность: Детали дозаторов, шнеки, ролики конвейеров. Материал физиологически инертен и допущен к контакту с продуктами питания.
Инженеры-конструкторы выбирают фторопластовые стержни для прототипирования новых изделий и изготовления ремонтных комплектов (ЗИП) в условиях, когда оригинальные запчасти недоступны.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет поставки конструкционных полимеров для производственных предприятий Санкт-Петербурга и Ленинградской области. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Оплата товаров производится по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (паспорта качества на партию, сертификаты соответствия).
Складская программа включает широкий ассортимент стержней диаметром от 10 мм до 200 мм (экструзионные и прессованные). Возможна поставка продукции оптом (в килограммах) и резка прутков в размер под требования заказчика. Технический отдел оказывает консультации по выбору марки материала (Ф-4 или композиты) и расчету необходимого количества заготовок с учетом припусков на обработку. Чтобы рассчитать стоимость заказа, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.
FAQ: Часто задаваемые вопросы
Как правильно обрабатывать стержень из фторопласта на токарном станке?
Фторопласт отлично обрабатывается резанием (точение, сверление). Рекомендуется использовать острые резцы из быстрорежущей стали или твердого сплава с большими передними углами. Скорость резания должна быть высокой, а подача — умеренной. Важно обеспечить эффективный отвод тепла и стружки, так как фторопласт имеет низкую теплопроводность и при перегреве расширяется, что влияет на точность размеров. Использование СОЖ желательно.
В чем разница между белым и черным стержнем?
Белый цвет имеет чистый первичный фторопласт-4 (Ф-4). Черный цвет обычно свидетельствует о наличии наполнителя — кокса (Ф4К20) или графита. Также черный цвет может иметь вторичный фторопласт (переработанный), но его механические свойства ниже. Для ответственных узлов рекомендуется использовать первичный материал. Композиты с коксом (черные) применяются для антифрикционных деталей.
Можно ли использовать стержень Ф-4 как готовый вал?
Нет, фторопласт — это мягкий материал с низкой жесткостью и модулем упругости. Он не способен нести высокие изгибающие и крутящие нагрузки, характерные для валов. Стержни используются только как заготовки для изготовления втулок, колец, изоляторов и других ненагруженных или работающих на сжатие деталей.
Безопасна ли механическая обработка фторопласта?
При нормальных условиях обработки материал безопасен. Однако при перегреве зоны резания выше +260°С возможно выделение токсичных фторсодержащих газов. Поэтому механическую обработку следует проводить в помещениях с местной вытяжной вентиляцией, не допуская прижогов материала.
