Стропы цепные 1СЦч

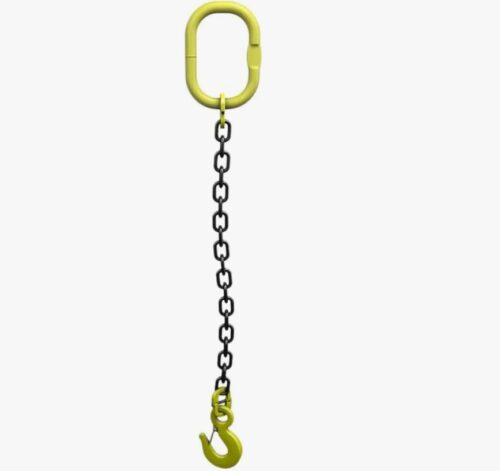

Строп цепной одноветвевой с концевым крюком-чокером, обозначаемый как 1СЦч, является универсальным грузозахватным приспособлением, сочетающим прочность цепи с возможностью быстрого и надежного обхвата груза «на удавку». Строп 1СЦч состоит из одной цепной ветви (класса G80 или G100), оснащенной верхним несущим звеном и нижним концевым крюком-чокером. Эта конструкция незаменима при подъеме труб, валов и других цилиндрических объектов, не имеющих штатных монтажных проушин.

Конструкция, материалы и нормативы для стропов 1СЦч

Технология изготовления и структура

Основу стропа 1СЦч составляет высокопрочная круглозвенная цепь из легированной стали (класс G80 или G100). Отличительная особенность данного стропа — крюк-чокер (или сцепной крюк) на конце, который позволяет зацепить цепь за любое звено ветви, формируя петлю для обхвата груза «на удавку».

Преимущества одноветвевого цепного стропа с чокером:

• Универсальность: Возможность использования как для прямого подъема, так и для обвязки.
• Стойкость к среде: Работает при высоких температурах (до +400°С) и в абразивных условиях.
• Ремонтопригодность: Поврежденные участки цепи подлежат замене.

Нормативные стандарты

Производство и эксплуатация стропов 1СЦч регламентируются ГОСТ 25573-82 и РД 10-33-93. Стропы цепные должны соответствовать требованиям к запасу прочности (4:1 для класса G80) и к качеству сварных швов.

Каждый строп 1СЦч маркируется биркой, на которой указывается номинальная ГП (грузоподъемность) и диаметр цепи.

Технические параметры и расчет грузоподъемности 1СЦч

Расчет ГП в схеме «на удавку»

Номинальная ГП стропа 1СЦч указана для вертикального подъема. При использовании стропа в схеме обхвата «на удавку», его грузоподъемность снижается на 20% (коэффициент 0.8) по сравнению с прямым подъемом. Это снижение обусловлено локальной концентрацией напряжения в месте затяжки.

Для получения консультации по расчету ГП стропов 1СЦч, выбору класса цепи и оформления поставки в Санкт-Петербурге, обращайтесь по телефону +7 (812) 223-43-40 или spb@rti-land.ru.

Работа в сложных условиях

Стропы цепные 1СЦч сохраняют стабильную ГП до +200°С. При более высоких температурах необходимо применять коэффициенты снижения ГП, регламентированные ГОСТ EN 818:

• От +200°С до +300°С: ГП снижается до 80%.
• От +300°С до +400°С: ГП снижается до 60%.

Мнение специалиста: «При строповке «на удавку» с помощью крюка-чокера стропа 1СЦч необходимо убедиться, что цепь правильно зафиксирована в пазу крюка и не имеет перекручивания. Использование цепного стропа в этой схеме предпочтительнее текстильного, так как цепь не подвержена порезам и лучше выдерживает трение в месте затяжки.»

Сферы применения и условия браковки стропов 1СЦч

Области использования

Стропы цепные 1СЦч незаменимы для:

1. Подъема труб и валов: Благодаря возможности обхвата груза «на удавку» без использования дополнительных приспособлений.
2. Работы с грузами без проушин: Когда груз не имеет штатных монтажных элементов.
3. Литейное производство: Подъем горячих и абразивных объектов.

Условия браковки

Строп 1СЦч подлежит немедленному изъятию из эксплуатации, если:

• Удлинение звена превышает 5% от номинального размера (признак перегрузки).
• Снижение толщины звена из-за износа или коррозии превышает 10%.
• Наличие трещин или изгибов на крюке-чокере.
• Сварные швы имеют видимые дефекты.

Схемы обвязки и коэффициенты ГП для 1СЦч

Коммерческая информация и условия поставки

Компания «Резиномир» предлагает стропы цепные 1СЦч класса G80 и G100, всех стандартных длин. Мы гарантируем поставку сертифицированной продукции с запасом прочности 4:1 и соответствие ГОСТам.

Предлагаем купить стропы 1СЦч оптом, а также производство под заказ по индивидуальным длинам. Работаем с юридическими и физическими лицами. Для получения актуального прайс-листа, расчета стоимости и консультации, просим связаться с нами. Предусмотрена безналичная система оплаты и гарантия.

Частые вопросы (FAQ)

1. Можно ли использовать крюк-чокер для регулировки длины стропа 1СЦч?

Да. Крюк-чокер позволяет сократить рабочую длину стропа 1СЦч, зацепив его за одно из звеньев цепи. Это дает возможность оперативной регулировки длины. Однако при использовании в таком режиме, необходимо убедиться, что номинальная ГП стропа не превышена.

2. В чем разница между стропом 1СЦ и 1СЦч?

Строп 1СЦ (одноветвевой) оснащен стандартным концевым чалочным крюком. Строп 1СЦч оснащен крюком-чокером (сцепным крюком), который имеет специальный паз для захвата звена цепи, что позволяет использовать строп в схеме «на удавку» без использования дополнительного звена.

3. Как часто нужно смазывать цепь стропа 1СЦч?

Цепные стропы не требуют постоянной смазки в том смысле, как это требуется для приводных цепей. Однако для защиты от коррозии, особенно при работе на открытом воздухе или во влажной среде, рекомендуется периодически очищать цепь от грязи и наносить тонкий слой антикоррозионной смазки или масла. Это продлевает срок службы стропа и минимизирует износ звеньев.

4. Допустимо ли использовать строп 1СЦч в кислотной среде?

Цепные стропы класса G80 и G100, изготовленные из легированной стали, обладают ограниченной стойкостью к агрессивным химическим средам. Использование их в среде сильных кислот, щелочей или при наличии химических паров может привести к водородному охрупчиванию стали и внезапному разрушению. Для таких условий требуется цепь, изготовленная из нержавеющей стали, или специализированные текстильные стропы.
