Хомуты червячные 12 мм W1 ОЦ

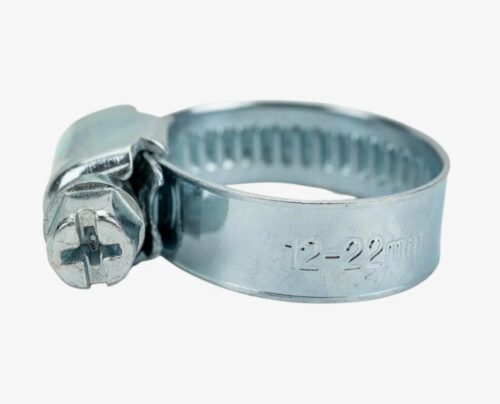

Хомуты червячные 12 мм W1 ОЦ представляют собой категорию крепежных изделий с увеличенной шириной ленты, предназначенную для создания герметичных соединений эластичных рукавов и патрубков в промышленных и автомобильных системах. Конструктивно изделие состоит из штампованной ленты с насечками или сквозной перфорацией, замка (корпуса) и винта с червячной резьбой. Ширина ленты 12 мм обеспечивает увеличенную площадь контакта с поверхностью шланга, что позволяет прикладывать более высокий крутящий момент затяжки по сравнению со стандартными 9-миллиметровыми аналогами, снижая риск повреждения внешнего слоя резины.

Основное функциональное назначение данных метизов — обеспечение надежной герметизации соединений в условиях вибрационных нагрузок и перепадов температур. Применение широкой ленты решает инженерную задачу распределения радиального давления, что критически важно для фиксации шлангов с повышенной жесткостью или большим диаметром, предотвращая утечки рабочей среды (охлаждающей жидкости, масел, технической воды).

Технические характеристики и производство категории хомуты червячные 12 мм W1 ОЦ

Производство изделий осуществляется методом холодной штамповки из углеродистой конструкционной стали. Согласно международной классификации DIN 3017 и российскому ГОСТ 28191-89 (Тип 1 — хомуты червячные), индекс W1 указывает на то, что все компоненты конструкции (лента, корпус замка, винт) выполнены из стали с последующим нанесением защитного покрытия. Технологический процесс включает гальваническое цинкование с толщиной слоя 8–14 мкм и обязательную пассивацию (хроматирование) для повышения коррозионной стойкости.

Ключевой особенностью данной категории является ширина ленты 12 мм. Это конструктивное решение повышает жесткость хомута и сопротивление на разрыв. Замок, как правило, соединяется с лентой механическим способом или точечной сваркой, обеспечивая монолитность конструкции при нагрузках. Винт имеет шестигранную головку (обычно 7 мм) со шлицем под отвертку (крестовую или шлицевую), что позволяет использовать для монтажа как ручной инструмент, так и гайковерты.

Нормативные требования и эксплуатационные параметры

Инженеры-конструкторы при выборе крепежа опираются на показатели момента затяжки и разрушающего усилия. Для ширины ленты 12 мм эти параметры выше, чем для узких серий.

Ниже представлена таблица рекомендуемых моментов затяжки в зависимости от диапазона обжима (согласно DIN 3017):

Важно: При монтаже хомутов W1 на ответственные узлы следует учитывать, что коррозионная стойкость оцинкованной стали в камере соляного тумана (ISO 9227) составляет около 144 часов до появления красной ржавчины. Для эксплуатации в морском климате или агрессивных химических средах рекомендуется рассмотреть аналоги из нержавеющей стали (W4/W5).

Сферы применения в промышленности

Хомуты червячные 12 мм W1 ОЦ востребованы в отраслях, где требуется баланс между механической прочностью соединения и его себестоимостью, при условии отсутствия прямого контакта с кислотами или щелочами.

Основные направления использования включают:

• Автомобилестроение (грузовой и коммерческий транспорт): Фиксация патрубков системы охлаждения, интеркулеров, воздуховодов. Увеличенная ширина ленты предотвращает прорезание силиконовых и резиновых патрубков при сильной затяжке.
• Станкостроение и общепромышленное оборудование: Монтаж систем подачи СОЖ, технической воды, аспирации и вентиляции.
• Сельское хозяйство: Ремонт и сборка ирригационных систем, подключение насосного оборудования.
• Жилищно-коммунальное хозяйство: Герметизация соединений в системах отопления и водоснабжения (непитьевого назначения), фиксация дренажных шлангов.

Конструкция червячного узла обеспечивает плавную бесступенчатую затяжку, что позволяет точно дозировать усилие обжатия. Это особенно актуально для стареющих шлангов, где необходимо компенсировать остаточную деформацию резины («усадку»).

Условия поставки и сотрудничества

Компания «РезиноМир» специализируется на комплексном снабжении производственных предприятий Санкт-Петербурга и Ленинградской области метизной продукцией и РТИ. Ассортимент включает полный размерный ряд хомутов шириной 12 мм: от малых диаметров (16-27 мм) до крупных (свыше 300 мм). Работа ведется с юридическими лицами и индивидуальными предпринимателями. Финансовые расчеты осуществляются по безналичной системе оплаты с предоставлением универсальных передаточных документов (УПД).

Складская логистика предприятия ориентирована на обеспечение бесперебойных поставок: клиенты могут купить в СПб необходимые объемы продукции оптом из наличия. Для крупных партий или специфических типоразмеров возможна поставка под заказ с завода-изготовителя. Специалисты отдела продаж готовы рассчитать стоимость заказа, предоставить актуальный прайс-лист и организовать отгрузку товара. Для получения технической консультации инженера или оформления заявки, свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru. На все изделия распространяется гарантия при соблюдении условий монтажа.

FAQ: Часто задаваемые вопросы

1. В чем преимущество ленты шириной 12 мм перед 9 мм?
Лента шириной 12 мм имеет большую площадь контакта с рукавом, что снижает удельное давление на единицу поверхности. Это позволяет прикладывать больший крутящий момент затяжки (до 6-8 Н·м против 3-4 Н·м у 9-мм версии) без риска прорезания внешнего слоя шланга. Кроме того, широкий хомут лучше сопротивляется перекосу и вибрациям.

2. Можно ли использовать оцинкованные хомуты W1 для нержавеющих труб?
Прямой контакт оцинкованной стали (W1) и нержавеющей трубы во влажной среде может привести к гальванической коррозии. Однако, поскольку хомут устанавливается поверх резинового рукава, прямой электрический контакт с трубой отсутствует. Применение допустимо, если внешняя среда не является агрессивной для цинкового покрытия.

3. Подходят ли эти хомуты для систем высокого давления?
Червячные хомуты предназначены для систем низкого и среднего давления (обычно до 1,0–1,5 МПа, в зависимости от диаметра). Для магистралей высокого давления, гидравлики или армированных жестких рукавов рекомендуется использовать силовые (шарнирные) хомуты, так как червячный механизм имеет предел прочности на разрыв.

4. Как правильно подобрать размер хомута?
Подбор осуществляется по внешнему диаметру шланга, надетого на штуцер. Необходимо замерить диаметр и выбрать хомут так, чтобы полученное значение находилось в середине рабочего диапазона (например, для диаметра 35 мм оптимален хомут 25-40 мм). Это обеспечит достаточный запас резьбы для затяжки и корректную геометрию кольца.

5. Является ли хомут W1 многоразовым?
Да, конструкция винт-лента допускает многократный монтаж и демонтаж. Однако перед повторным использованием необходимо осмотреть ленту на предмет деформации и насечки на отсутствие износа («слизывания»). В ответственных узлах после длительной эксплуатации рекомендуется замена крепежа на новый.
