Хомуты червячные с ключом 9 мм W1 ОЦ

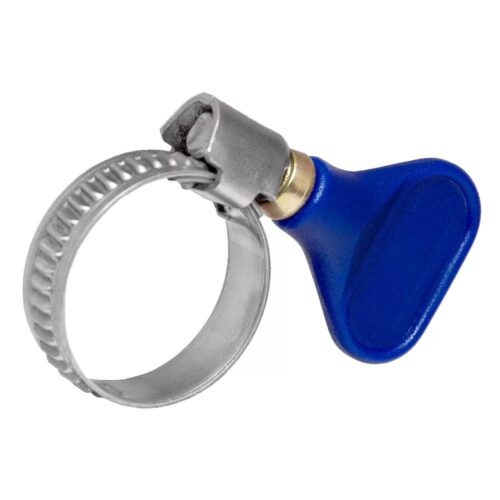

Червячные хомуты с интегрированным ключом (барашком) в материальном исполнении W1 представляют собой специализированную модификацию стандартного винтового крепежа, предназначенную для оперативного монтажа гибких трубопроводов без использования вспомогательного инструмента. Ключевая функциональная особенность изделий заключается в наличии полимерного или металлического воротка на головке винта, что позволяет создавать необходимое усилие затяжки вручную. Данное решение ориентировано на узлы, требующие частого технического обслуживания, регулярной разборки или экстренного ремонта в полевых условиях, где применение отверток или гаечных ключей затруднено или невозможно.

Основная инженерная задача, решаемая применением данного типа метизов — обеспечение герметичности соединений шлангов, рукавов и патрубков в системах с низким и средним рабочим давлением. Конструкция обеспечивает равномерное распределение радиальной нагрузки по периметру обжимаемого элемента, предотвращая протечки рабочей среды и механическое сползание рукава с штуцера.

Конструктивные особенности и параметры категории Хомуты червячные с ключом 9 мм W1 ОЦ

Изделие базируется на классическом червячном механизме передачи усилия, регламентируемом международным стандартом DIN 3017. Индекс W1 указывает на использование углеродистой стали в качестве основного конструкционного материала для ленты и корпуса замка. Для защиты от окисления применяется метод гальванического цинкования с толщиной покрытия 6–10 мкм, что обеспечивает коррозионную стойкость в нормальных климатических условиях. Ключ-барашек жестко фиксируется на головке винта методом опрессовки или литья под давлением (в случае использования ударопрочного пластика).

Лента имеет ширину 9 мм, что является отраслевым стандартом для обеспечения оптимального пятна контакта на патрубках малого и среднего диаметра (от 8–12 мм до 90–110 мм и выше). Важным нюансом производства является обработка кромок ленты: они имеют отбортовку, а внутренняя поверхность выполнена гладкой или со штампованной накаткой (не сквозной перфорацией). Такая геометрия исключает повреждение внешнего слоя резиновых или силиконовых рукавов при затягивании.

Технические характеристики и ограничения эксплуатации

Инженеры и технологи при выборе крепежа данной модификации должны учитывать специфику ручного момента затяжки. В отличие от монтажа инструментом, где усилие может достигать 4,5–5,0 Н·м, ручная затяжка обеспечивает момент в пределах 1,5–2,5 Н·м (в зависимости от диаметра воротка и физической силы оператора). Этого достаточно для герметизации систем вентиляции, полива или лабораторного оборудования, но может быть недостаточно для гидравлики высокого давления.

Важно: Наличие полимерного ключа на винте изменяет температурный диапазон эксплуатации изделия. Если стальная часть выдерживает температуры свыше +120°С, то пластиковый элемент (обычно ПВХ или полипропилен) может деформироваться или стать хрупким при температурах выше +60°С – +80°С или ниже -20°С.

Для сравнения эксплуатационных характеристик стандартных червячных хомутов и модификации с ключом приведена таблица ниже:

Области применения в промышленности

Хомуты червячные с ключом 9 мм W1 ОЦ востребованы в отраслях, где приоритетом является скорость обслуживания и мобильность соединений. Использование стали с оцинкованным покрытием делает их экономически целесообразным решением для эксплуатации в сухих помещениях или неагрессивных средах.

Основные отрасли применения:

• Вентиляционные системы и аспирация: Фиксация гибких воздуховодов, временное подключение рукавов для отвода стружки или пыли.
• Лабораторное и испытательное оборудование: Сборка временных контуров подачи технических жидкостей и газов низкого давления.
• Садово-парковое хозяйство и агрономия: Системы капельного полива, орошения, крепление шлангов на насосном оборудовании малой мощности.
• Автосервисные предприятия: Использование в качестве технологического крепежа при диагностике систем, промывке форсунок или временной герметизации.

Условия поставки и сотрудничества

Компания «РезиноМир» осуществляет оптовые поставки промышленных комплектующих в Санкт-Петербурге и Ленинградской области. Мы работаем исключительно с юридическими лицами и индивидуальными предпринимателями. Все финансовые операции проводятся по безналичному расчету с предоставлением полного пакета закрывающих документов (УПД, счета-фактуры).

Складская программа сформирована с учетом потребностей производственных предприятий региона, что обеспечивает возможность оперативной отгрузки. При отсутствии необходимого объема или специфических типоразмеров возможна поставка под заказ. Специалисты коммерческого отдела помогут рассчитать стоимость партии, проконсультируют по техническим параметрам и согласуют логистику. Для оформления заявки, уточнения цен или получения консультации инженера, свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru. Гарантия на продукцию предоставляется в соответствии с нормами завода-изготовителя.

Часто задаваемые вопросы (FAQ)

Можно ли затягивать хомут с ключом плоскогубцами для большей герметичности?
Использование шарнирно-губцевого инструмента (плоскогубцев, пассатижей) для дотяжки пластикового ключа не рекомендуется. Пластиковый вороток не рассчитан на высокие механические нагрузки и может разрушиться или провернуться на металлической головке винта. Если требуется высокий момент затяжки (более 3 Н·м), следует выбирать стандартные хомуты под шестигранный ключ или отвертку.

Подходят ли хомуты W1 для использования на морских судах?
Материал исполнения W1 (оцинкованная сталь) имеет ограниченную коррозионную стойкость. В условиях морского климата и воздействия соленой воды цинковое покрытие быстро разрушается, что приводит к коррозии основного металла. Для судостроения и эксплуатации в агрессивных средах необходимо использовать изделия из нержавеющей стали марок W4 (AISI 304) или W5 (AISI 316).

Влияет ли наличие ключа на вибростойкость соединения?
Сам по себе ключ не снижает вибростойкость, однако из-за меньшего момента затяжки (по сравнению с инструментальным монтажом) риск ослабления соединения при сильных вибрациях выше. В узлах с высокой вибрационной нагрузкой (например, рядом с компрессорами) рекомендуется использовать усиленные силовые хомуты.

Как определить размер хомута для конкретного шланга?
Размер хомута (например, 16–25 мм) указывает на диапазон диаметров, которые он может обжать. Подбор осуществляется по наружному диаметру шланга, надетого на штуцер. Необходимо, чтобы измеренный наружный диаметр попадал в среднюю треть диапазона регулировки хомута. Например, для шланга с внешним диаметром 20 мм оптимально подойдет размер 16–25 мм.
