Хомуты для труб

Хомуты для труб представляют собой категорию крепежных изделий, предназначенных для жесткой или подвижной фиксации трубопроводов (стальных, пластиковых, медных) к несущим основаниям, а также для герметизации соединений и устранения течей. Конструктивно изделие состоит из двух металлических полуколец (скоб), стягиваемых болтами, и часто оснащается эластичным резиновым профилем (EPDM) для виброизоляции и компенсации тепловых расширений.

Ключевое функциональное назначение данных компонентов в инженерных системах — удержание трубопроводов в проектном положении, распределение весовых нагрузок на несущие конструкции (стены, потолки, консоли) и предотвращение передачи вибраций от насосного оборудования на магистраль. Применение специализированных трубных хомутов решает задачу безопасного монтажа коммуникаций, исключая провисание труб, деформацию стыков и разрушение магистралей под действием гидроударов.

Технические характеристики и стандарты на хомуты для труб

Производство трубного крепежа регламентируется государственным стандартом ГОСТ 24137-80 (скобы U-образные), а также немецким стандартом DIN 3015 (гидравлические зажимы). Изделия для сантехнических систем выпускаются в соответствии с ТУ заводов-изготовителей, гармонизированными с европейскими нормами.

Технологический процесс изготовления включает штамповку стальной ленты, приварку соединительной гайки (обычно М8 или М10) и нанесение защитного покрытия.
В качестве материалов используются:

• Углеродистая сталь: С гальваническим цинковым покрытием толщиной 8–12 мкм. Обеспечивает защиту от коррозии в сухих и влажных помещениях.

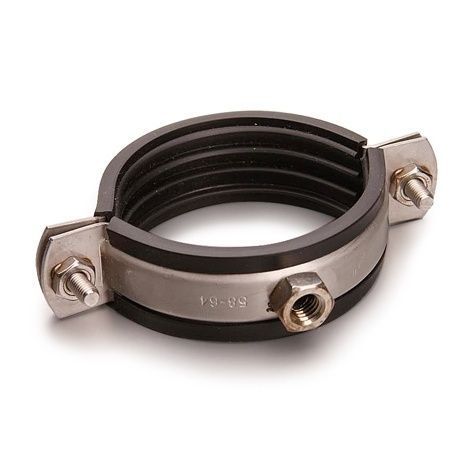

• Нержавеющая сталь (AISI 304/316): Для агрессивных сред, пищевых производств и наружного монтажа.
• Резина EPDM: Используется для виброгасящих вкладышей. Обладает стойкостью к озону, старению и температурам от -40°С до +120°С.

Классификация и конструктивные особенности

В зависимости от назначения и нагрузки, хомуты подразделяются на несколько основных групп:

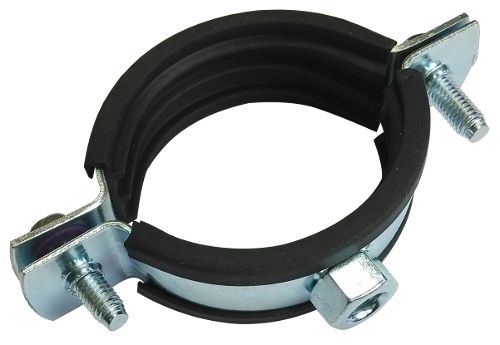

1. Сантехнические (с резиновым уплотнителем): Двухвинтовые, с приварной гайкой. Предназначены для труб водоснабжения, отопления и канализации.
2. Спринклерные (грушевидные): Неразъемная петля для подвеса систем пожаротушения.
3. Силовые (Heavy Duty): Усиленная конструкция из полосовой стали для тяжелых труб и высоких нагрузок.
4. Ремонтные (муфты): Сплошная лента с замком для устранения свищей и трещин.

Ниже приведен сравнительный анализ параметров основных типов трубных хомутов:

Важно: При монтаже полимерных трубопроводов (ПП, ПВХ) необходимо учитывать высокий коэффициент линейного теплового расширения пластика. Затяжка хомутов должна обеспечивать возможность осевого скольжения трубы внутри манжеты (подвижная опора), чтобы избежать искривления магистрали при нагреве. Для создания «мертвой» точки (неподвижной опоры) используются специальные хомуты без резиновых прокладок или с жесткой фиксацией.

Сферы применения в промышленности

Грамотный выбор крепежа обеспечивает долговечность инженерных сетей.

Основные отрасли применения:

• Строительство и ЖКХ: Монтаж стояков водоснабжения, канализации, систем вентиляции и кондиционирования.
• Энергетика: Крепление паропроводов и теплотрасс с использованием скользящих и неподвижных опор.
• Нефтегазовая промышленность: Фиксация технологических трубопроводов на эстакадах и перекачивающих станциях.
• Судостроение: Крепление судовых систем с учетом вибрационных нагрузок и качки.

Инженеры-конструкторы при проектировании трасс рассчитывают шаг установки хомутов в зависимости от материала и диаметра трубы, а также веса транспортируемой среды, чтобы исключить прогиб трубы сверх допустимых значений.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» осуществляет комплексное снабжение монтажных организаций и промышленных предприятий Санкт-Петербурга и Ленинградской области элементами трубного крепежа. Взаимодействие выстроено исключительно с юридическими лицами и индивидуальными предпринимателями. Оплата товаров производится по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (паспорта, сертификаты соответствия).

Складская программа включает широкий номенклатурный ряд хомутов (от 3/8″ до 10″ и выше), шпилек, дюбелей и консолей. Логистическая служба обеспечивает оперативную отгрузку и доставку заказов. Возможна поставка продукции оптом (в заводских коробках) и комплектация объектов «под ключ». Инженерный отдел предоставляет технические консультации по расчету нагрузок на крепеж. Чтобы рассчитать стоимость спецификации, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.

FAQ: Часто задаваемые вопросы

Зачем нужна резиновая прокладка на хомуте?
Резиновый профиль (обычно из EPDM) выполняет три функции: гасит вибрации и шумы от потока жидкости (до 15-20 дБ), компенсирует микронеровности трубы и предотвращает повреждение поверхности трубы (особенно пластиковой или окрашенной) металлическими краями хомута.

Как подобрать размер хомута, если указаны дюймы?
Трубные хомуты часто маркируются в дюймах, соответствующих условному проходу трубы (DN). Например, хомут 1/2″ предназначен для трубы с наружным диаметром 20-22 мм, а 1″ — для 32-35 мм. При подборе следует ориентироваться на диапазон захвата в миллиметрах, который указан в характеристиках, и сравнивать его с фактическим наружным диаметром трубы.

Можно ли использовать сантехнический хомут для крепления газовых труб?
Для внутренних газопроводов низкого давления (в квартирах) допускается использование хомутов с резиновым уплотнителем, при условии обеспечения электроизоляции трубы от стены (диэлектрическая вставка). Для наружных и промышленных газопроводов применяются специальные стальные опоры и скобы по ГОСТ 14911-82.

Какую нагрузку выдерживает хомут М8?
Максимальная нагрузка зависит от конструкции хомута и диаметра шпильки/гайки. Для стандартных сантехнических хомутов с гайкой М8 допустимая статическая нагрузка на вырыв обычно составляет 1.5–2.0 кН (150–200 кг). Однако следует учитывать также несущую способность дюбеля и материала стены, к которой крепится хомут.
