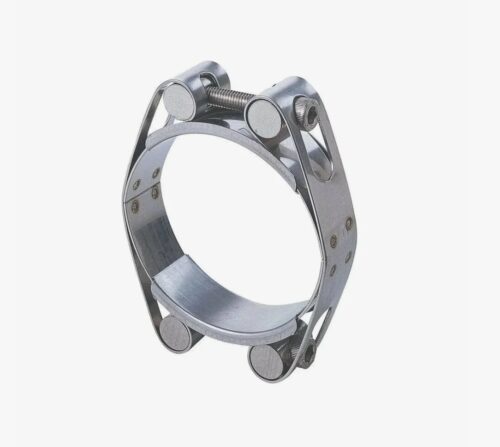

Хомуты усиленные двухболтовые W1 ОЦ

Хомуты усиленные двухболтовые W1 ОЦ представляют собой категорию специализированного силового крепежа, разработанную для фиксации толстостенных и армированных рукавов больших диаметров. Отличительной особенностью конструкции является наличие двух стяжных узлов (болтов), расположенных на противоположных сторонах или в едином замковом механизме, что обеспечивает удвоенное усилие сжатия и более равномерное распределение радиальной нагрузки по сравнению с одноболтовыми аналогами.

Внедрение данных изделий в промышленные системы решает инженерную задачу герметизации соединений, подверженных экстремальным вибрационным и импульсным нагрузкам. Двухболтовая схема критически важна для рукавов с высокой жесткостью (например, напорно-всасывающих шлангов с металлическим кордом), где одного стяжного элемента недостаточно для плотного обжатия всей окружности бандажа и компенсации упругости резины.

Конструкция и производство категории хомуты усиленные двухболтовые W1 ОЦ

Технология изготовления базируется на методах холодной штамповки и механической сборки компонентов из углеродистой конструкционной стали. Согласно классификации DIN 3017 (в части общих требований к силовым зажимам), индекс W1 регламентирует использование стали с последующим нанесением защитного покрытия. Для обеспечения коррозионной стойкости в промышленных условиях применяется гальваническое цинкование с толщиной слоя 10–14 мкм и обязательной пассивацией (хроматированием). Это обеспечивает защиту от окисления при хранении и эксплуатации в неагрессивных средах.

Конструктив изделия включает:

1. Лента: Изготавливается из стальной полосы повышенной прочности. Края ленты имеют отбортовку (загиб наружу) или скругление, что предотвращает повреждение наружного слоя рукава при приложении высоких моментов затяжки.
2. Стяжной механизм: Два болта с метрической резьбой (обычно М6, М8, М10 в зависимости от типоразмера) работают в паре с усиленными скобами или шарнирными втулками. Наличие двух точек затяжки позволяет регулировать обжатие с двух сторон, нивелируя овальность трубы или неравномерность толщины стенки шланга.
3. Мостик (язычок): Обеспечивает непрерывность герметизирующего контура под замком, исключая «защипывание» резины.

Технические параметры и преимущества двухболтовой схемы

Главное преимущество использования двух болтов — значительное увеличение диапазона регулировки и возможность создания давления в системе до 2,5–4,0 МПа (в зависимости от характеристик шланга).

Ниже приведен сравнительный анализ характеристик одноболтовых и двухболтовых силовых хомутов:

Важно: При монтаже двухболтового хомута затяжку резьбовых соединений следует производить попеременно (по 2-3 оборота на каждый болт). Синхронная затяжка предотвращает перекос ленты и обеспечивает соосность соединения, что является обязательным условием для достижения паспортных значений герметичности.

Сферы применения в промышленности

Хомуты усиленные двухболтовые W1 ОЦ являются стандартом де-факто для отраслей, оперирующих тяжелыми магистралями и абразивными средами. Высокая прочность углеродистой стали в сочетании с мощным сжимающим моментом делает их незаменимыми для монтажа рукавов диаметром от 50 мм до 500 мм и более.

Основные отрасли применения:

• Горнодобывающая промышленность: Фиксация пульпопроводов, шлангов подачи шлама и технических вод в шахтах и карьерах.
• Строительство и спецтехника: Крепление рукавов на бетононасосах, растворонасосах и пескоструйных аппаратах, где возникают сильные рывки и гидроудары.
• Сельское хозяйство: Системы ирригации, перекачка жидких удобрений и навоза (шланги «Layflat» и армированные ПВХ-рукава).
• Коммунальное хозяйство: Ассенизаторские машины, илососы и мотопомпы.

Инженеры-конструкторы выбирают данное решение для узлов, где требуется высокий запас прочности на разрыв ленты и устойчивость к вибрационному самоотвинчиванию. Цинковое покрытие обеспечивает достаточный ресурс службы при отсутствии прямого контакта с кислотами и морской водой.

Условия поставки и сотрудничества

Компания «РезиноМир» специализируется на оптовых поставках промышленных комплектующих и крепежа для предприятий Санкт-Петербурга и Ленинградской области. Ассортимент включает широкий размерный ряд двухболтовых хомутов в исполнении W1. Взаимодействие осуществляется с юридическими лицами и индивидуальными предпринимателями, все финансовые операции проводятся по безналичному расчету с предоставлением полного пакета закрывающих документов (УПД, спецификации).

Логистическая структура компании позволяет выполнять оперативную отгрузку продукции со склада, обеспечивая бесперебойную работу производственных линий заказчиков. Мы предлагаем купить в СПб сертифицированный крепеж, прошедший контроль качества. Для нестандартных задач возможна поставка изделий под заказ по чертежам или техническому заданию, а также консультация инженера по подбору аналогов. Уточнить цены, рассчитать стоимость партии и получить актуальный прайс-лист можно, направив запрос на электронную почту spb@rti-land.ru или связавшись с отделом продаж по телефону +7 (812) 223-43-40. На все товары распространяется гарантия производителя.

FAQ: Часто задаваемые вопросы

1. Почему для двухболтового хомута указан больший диапазон регулировки?
Конструкция с двумя стяжными узлами имеет большую длину свободной ленты, которую можно выбрать при затяжке. Это позволяет одному типоразмеру перекрывать больший разброс внешних диаметров рукавов, что удобно при работе с толстостенными шлангами, имеющими значительные допуски на толщину стенки (±1-2 мм).

2. Можно ли использовать хомуты W1 ОЦ на нержавеющих трубах?
Использование оцинкованного хомута (углеродистая сталь) на трубе из нержавеющей стали допустимо только через резиновую прокладку (рукав). Прямой контакт разнородных металлов во влажной среде приведет к гальванической коррозии. Поскольку основное назначение изделия — обжим резинового рукава, прямой контакт с металлом трубы отсутствует, и применение технически обосновано.

3. Какой момент затяжки применять для болтов М8 и М10?
Рекомендуемые моменты затяжки зависят от класса прочности болта (обычно 8.8). Для резьбы М6 рабочий момент составляет 8–10 Н·м, для М8 — 20–25 Н·м, для М10 — 35–40 Н·м. Превышение этих значений не рекомендуется, так как это может привести к деформации проушин хомута, хотя разрыв самой ленты маловероятен.

4. Подходят ли эти хомуты для полиэтиленовых (ПНД) труб?
Да, двухболтовые хомуты часто используются для соединения ПНД труб при создании временных или технических трубопроводов. Однако из-за высокой жесткости пластика (по сравнению с резиной) необходимо тщательно контролировать усилие затяжки, чтобы не деформировать трубу. Рекомендуется использование внутренних поддерживающих втулок.

5. В чем отличие исполнения W1 от W4 для двухболтовых хомутов?
W1 полностью изготовлен из углеродистой стали с цинковым покрытием и предназначен для обычных условий эксплуатации. W4 изготавливается из нержавеющей стали AISI 304 (А2) и применяется в пищевой, химической промышленности и судостроении. W1 дешевле, но подвержен коррозии при повреждении защитного слоя цинка.
