Хомуты усиленные W2 НЕРЖ

Хомуты усиленные W2 нерж (комбинированные) представляют собой категорию силового крепежа, предназначенного для создания высоконадежных соединений в гидравлических и пневматических системах, подверженных значительным механическим и вибрационным нагрузкам. Конструктивной основой изделия является шарнирно-болтовой механизм, обеспечивающий высокое усилие радиального обжатия, недостижимое для стандартных червячных аналогов. Отличительной особенностью класса W2 является использование комбинации материалов: лента и мостик выполнены из коррозионностойкой стали, а стяжной метиз — из углеродистой стали с защитным покрытием.

Основное функциональное назначение данных изделий — герметизация толстостенных, армированных и многослойных рукавов, имеющих высокую жесткость (например, напорно-всасывающие шланги). Инженерная задача, решаемая применением модификации W2, заключается в обеспечении долговечности соединения в условиях атмосферной влажности и агрессивных промышленных сред при сохранении экономической эффективности узла по сравнению с полностью нержавеющими аналогами (W4/W5).

Технические характеристики и производство категории хомуты усиленные W2 нерж

Изготовление силовых хомутов базируется на методах холодной штамповки и прецизионной гибки металла. Согласно международному стандарту DIN 3017, классификация W2 строго регламентирует материальное исполнение компонентов. Бандажная лента и защитный мостик производятся из ферритной нержавеющей стали марки AISI 430 (аналог 12Х17 по ГОСТ 5632-2014) или AISI 439. Данный сплав характеризуется высокой сопротивляемостью окислению в атмосферных условиях, пресной воде и растворах моющих средств.

Стяжной болт, гайка и цапфы (распорные втулки) изготавливаются из конструкционной углеродистой стали (класс прочности 8.8) с последующим гальваническим цинкованием и пассивацией. Толщина цинкового покрытия составляет 8–14 мкм. Такое решение обусловлено необходимостью обеспечить высокие механические характеристики резьбового соединения: углеродистая сталь болта менее склонна к «закусыванию» резьбы под нагрузкой, чем нержавеющая пара, и позволяет прикладывать больший крутящий момент.

Сравнительный анализ коррозионной стойкости

Для специалиста важно понимать границы применимости изделия. Ниже представлена таблица сравнения свойств материалов силовых хомутов:

Инженерные особенности монтажа и эксплуатации

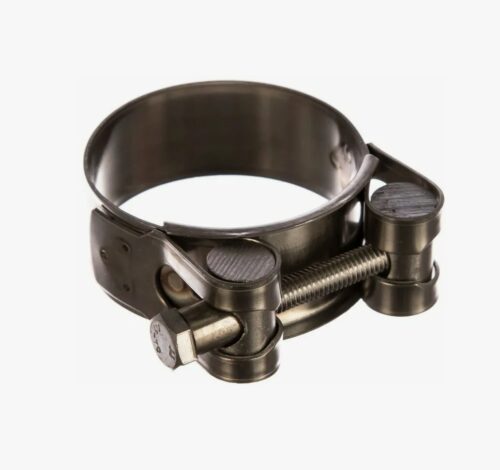

Конструкция усиленного хомута включает три ключевых элемента, обеспечивающих герметичность:

1. Лента с отбортовкой: Края ленты загнуты наружу, что предотвращает повреждение наружного слоя рукава при экстремальном сжатии.
2. Замковый механизм: Болт с метрической резьбой (от М5 до М10 и выше) работает на сжатие через шарнирные втулки, позволяя равномерно распределять усилие.
3. Мостик: Специальная пластина перекрывает зазор в замке, обеспечивая непрерывный контакт с поверхностью шланга по всей окружности (360°).

Важно: При эксплуатации хомутов класса W2 во влажной среде необходимо учитывать возможность возникновения гальванической пары между нержавеющей лентой и оцинкованным болтом в месте контакта (при повреждении покрытия). Это может привести к локальной коррозии болта, поэтому для морской воды или кислот рекомендуется использовать класс W4/W5.

Сферы применения

Силовые хомуты усиленные W2 нерж широко востребованы в отраслях, где требуется надежность выше стандартной оцинковки, но нет прямого контакта с химически агрессивными реагентами.

Основные отрасли применения:

• Автомобилестроение и спецтехника: Системы наддува воздуха (интеркулеры), системы охлаждения коммерческого транспорта, выхлопные патрубки.
• Сельское хозяйство: Оборудование для внесения удобрений, ирригационные насосы (работа на открытом воздухе).
• Станкостроение: Гидравлические магистрали низкого и среднего давления, системы аспирации и вентиляции.
• Пищевая промышленность (вспомогательные линии): Трубопроводы подачи технической воды и пара (где нет прямого контакта с продуктом).

Максимальное рабочее давление соединения зависит от диаметра и типа рукава, но прочность самой ленты на разрыв достигает 550-600 Н/мм². Рекомендуемые моменты затяжки для болтов М6 составляют 8-10 Н·м, для М8 — 20-22 Н·м.

Условия поставки и сотрудничества

Компания «РезиноМир» обеспечивает снабжение промышленных предприятий Санкт-Петербурга и Ленинградской области крепежными изделиями и РТИ. Мы предлагаем купить в СПб оригинальные силовые хомуты, соответствующие нормам DIN 3017. Работа осуществляется с юридическими лицами и индивидуальными предпринимателями по системе безналичной оплаты.

Складская программа включает широкий размерный ряд изделий: от 17-19 мм до крупных диаметров свыше 200 мм. Возможна оперативная отгрузка оптом, а также комплектация сложных заказов под проекты модернизации оборудования. Специалисты компании готовы рассчитать стоимость партии с учетом объема, предоставить прайс-лист и организовать доставку. Для получения технической консультации инженера, уточнения наличия позиций или размещения заказа, направьте запрос на электронную почту spb@rti-land.ru или свяжитесь с отделом продаж по телефону +7 (812) 223-43-40. На всю продукцию предоставляется гарантия и сертификаты соответствия материалов.

FAQ: Часто задаваемые вопросы

1. Почему лента хомута W2 магнитится, если это нержавеющая сталь?
Это физическая особенность марки стали. В хомутах класса W2 используется ферритная нержавеющая сталь (AISI 430/439), кристаллическая решетка которой обладает магнитными свойствами. Это отличает её от аустенитной стали (AISI 304), используемой в классе W4. Магнитные свойства не указывают на низкую коррозионную стойкость материала в атмосферных условиях.

2. Можно ли использовать данный хомут для соединения труб из нержавеющей стали?
Использование силового хомута W2 для обжима резинового рукава на трубе из нержавеющей стали допустимо. Однако, если хомут используется как ремонтная муфта непосредственно на трубе (металл по металлу), это неэффективно из-за жесткости ленты. Основное назначение — обжим эластичных материалов.

3. В чем преимущество болта из углеродистой стали в конструкции W2?
Болт из оцинкованной углеродистой стали имеет более высокий предел текучести и меньший коэффициент трения по сравнению с нержавеющим болтом. Это позволяет затягивать хомут с большим усилием без риска «схватывания» (холодной сварки) резьбы, что часто случается с парой «нержавеющий болт – нержавеющая гайка» без специальной смазки.

4. Как правильно подобрать размер силового хомута?
Силовые хомуты имеют очень узкий диапазон регулировки (обычно 3–8 мм). Подбор осуществляется строго по внешнему диаметру шланга, надетого на штуцер. Необходимо учитывать расширение рукава при насадке. Если внешний диаметр составляет 63 мм, следует выбирать диапазон 59–63 мм или 60–64 мм, чтобы обеспечить запас хода резьбы для затяжки.

5. Допускается ли использование хомутов W2 в контакте с питьевой водой?
Лента из стали AISI 430 химически нейтральна, однако наличие оцинкованного болта (который может контактировать с конденсатом или брызгами) ограничивает применение в стерильных зонах. Для систем, требующих полного соответствия санитарным нормам и погружения в среду, рекомендуется использовать полностью нержавеющие хомуты класса W4 или W5.
